一、行业背景

氟利昂检测仪，别称冷媒检测仪，它是一款主要用测环境中氟利昂(制冷剂)含量(浓度)成分的专业仪器，它主要用途在空调、冷库、制冷机等场景使用，因为在冷库设备中通常会加入一种制冷剂来运转产生冷气，但是如果冷库现场环境中氟利昂(制冷剂)含量高了会造成氧气含量过低，会使人窒息而亡的危害!所以在涉及存在氟利昂气体的场所，就需用到一种固定式氟利昂检测仪进行实时监测。

氟利昂的危害性：

氟利昂本身是无毒的，但当它与空气混合到一定浓度时，就会发生安全事故，会导致人们窒息而死或严重受伤。例如当局部空间氟利昂的含量高了会造成氧气含量过低，会使人窒息而亡。由于氟利昂的比重比空气大，易积聚。因此，在作业场所，特别是狭窄场所，如果氟利昂泄漏浓度较大时，会使人产生窒息。氟利昂在空气中的浓度达30%时，会使人呼吸困难，甚至死亡。氟利昂除了对人体的危害，对自然环境也有危害，如氟利昂会破坏臭氧层，产生温室效应等。需要注意的是，氟利昂的温室效应比二氧化碳还高。

因此，目前我国有关制冷机房冷媒泄漏(氟利昂)的的检测安全等问题都已纳入监管的环节，在《冷库设计规划》(GB50072-2010)提及到7.2.1 制冷机房应设置氟利昂检测仪装置。目前随着现代各行各业的快速发展，大型楼宇、商场、写字楼、工厂等设施都建立有独立的制冷机房，规模越来越大，机房制冷剂(氟利昂)泄漏的气体检测已经成为必不可的监测环节!

二、产品资料

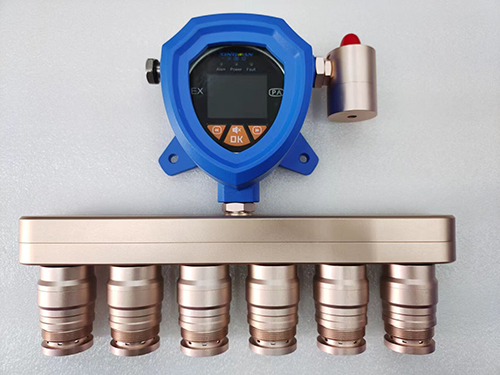

SGA-506系列氟利昂检测仪采用多探头组合式设计，产品可以同时检测1-6种目标气体，例如可检测R12、R22、R32、R116、R123、R744等6种气体指标，可以扩展温湿度，粉尘检测功能;内置标配开关量信号，气体浓度超标自动报警且可联动开/关设备。氟利昂检测仪内置智能传感识别技术，可自由更换不同的传感器，实现对多种氟利昂气体检测的需求，一机多用，节约成本。

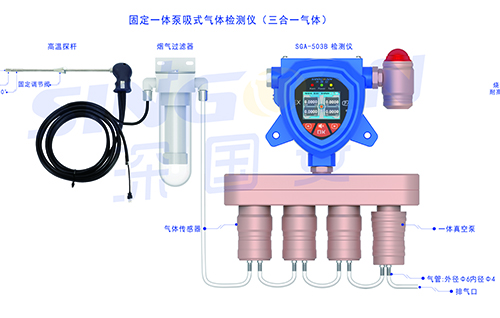

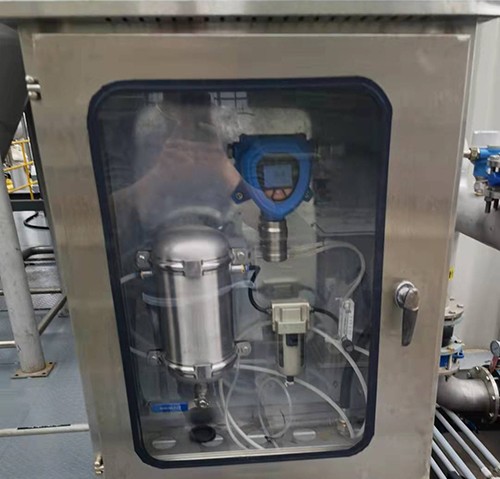

SGA-506系列氟利昂检测仪内置一体真空泵主动采样，支持外置防爆泵采样;搭配高温探针，最高可支持800℃环境进行气体检测工作。氟利昂检测仪还标配专业级的烟气过滤器，可过滤掉1um以上的颗粒物和粉尘PM2.5/PM10，保证检测精度和延长使用寿命。

SGA-506系列氟利昂检测仪带有无线联网功能，用户可以通过无线4G信号、GPRS、蓝牙等方式连接物联网平台，绑定PC端或者手机端，即可实现远程监控，接收报警提醒，或报警值设置等操作。氟利昂检测仪内置的无线模块也可以将采集的无线信号发给相应的采集系统，例如上传PLC、DCS、DDC等上位机系统。

三、功能特性

1.CT6防爆设计，可直接安装危险1区和2区使用，常规适用检测温度范在-40至+80℃，搭配高温探针，最高兼容800℃环境应用。

2.内置开关量信号和2组继电器，可直接动联动风机、排风扇、电磁阀等设备，当达到预设报警点时智能启停相关联动装置，自动排除险情。

3.进口PPM传感器，具备反应灵敏、测量精准、抗干扰能力强等特性。

4.支持PPM和mg/m3,%VOL和mg/L浓度单位自由切换。

5.兼容RS485、RS232、4-20mA、0-5V、以太网口等多种信号传输，能够满足各种场景检测需要。

6.测量范围可根据要求选择，如0-100ppm、0-500ppm、0-1000ppm、100%VOL等量程。

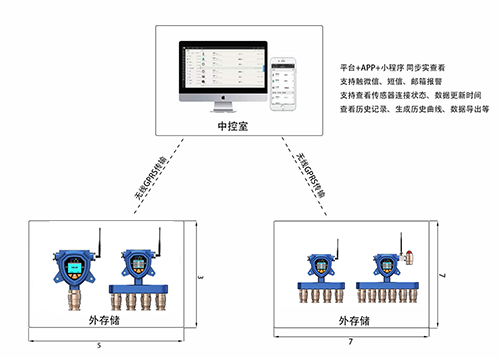

7.带无线物联功能，可选配无线模块，通过GPRS方式连接物联网平台，绑定电脑PC端或手机APP客户端，即可实时查看、分析或导出监测数据。

四、工作原理

SGA-506系列氟利昂检测仪默认为扩散式采样方式，检测原理当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。传感器根据气体浓度的高低会产生一定电量信号。该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4-20mA电流信号、RS485通讯信号、0-5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。客户可通过采集这些信号，与深国安公司的SGA、SGA-800B、SGA气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。另外，SGA-506系列氟利昂检测仪可选配带2组继电器(开关量信号)，可直接与风机、电磁阀的控制设备进行联动，最大限度地保障您的生命和财产安全。

五、技术原理选型

氟利昂检测仪使用上建议用户选择红外线技术原理，它是一种根据朗伯-比尔(Lambert-Beer)定律原理对空气中存在的氟利昂进行探测，红外原理的特点上：使用寿命寿命长(5年寿命)，灵敏度高，稳定性好、并且没有毒，受到环境温湿度的干扰较小，对氧气不依赖等特点。并且红外氟利昂检测仪对微含量PPB级气体或者PPM级气体都能精确度分辨出来，并且在精确度方面高达1%以内。所以目前红外氟利昂检测仪受到很多用户的青眯选择，不过缺点上在于价格有点小贵。

六、选购说明

小伙伴在氟利昂检测仪选购当中，注意搞清楚要测的是哪种成分的冷媒气体，因为目前氟利昂溶剂主要成分区分有CFC氯氟烃、HCFC氢氯氟烃、氢氟烃等。CFC氯氟烃类：例如有R11、R12、R13、R14、R15、R500、R502等气体，HCFC氢氯氟烃类：例如有R22、R123、R141、R142等气体;氢氟烃类：例如有R134a、R125、R32、R407C、R410A、R152等气体。

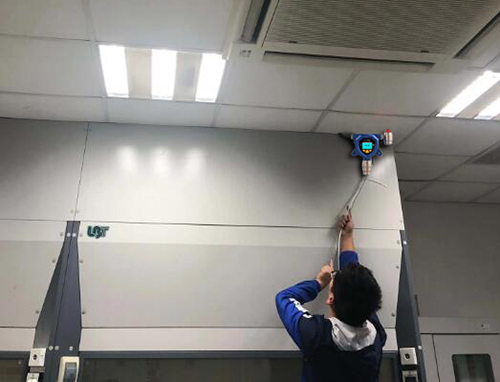

七、安装布设方案

1.安装布设方案一：在线式氟利昂检测仪自带声光报警功能，可以独立单点区域进行安装，但注意需要接入一个电源适配器应用，即可对目标气体进行在线检测工作，这是目前气体检测最简单的方式之一。

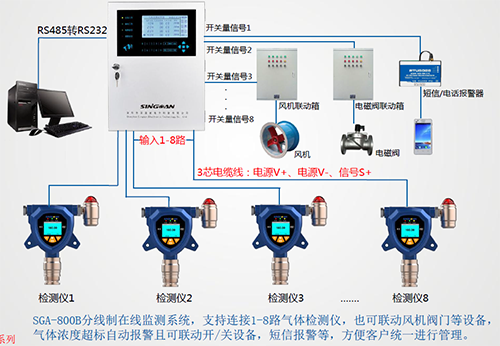

2.安装布设方案二：在线式氟利昂检测仪+报警主机使用，主机和探测器设备可以通过布设RS485或4-20mA通讯信号连接，实时查看机房内氧气浓度和氟利昂浓度，确定维护人员进去是否安全。如果制冷机房内产生氟利昂泄漏，可联动风机阀门等设备，气体浓度超标自动报警且可联动开/关设备，短信报警等，方便客户统一进行管理。这样设计及满足机房内氧气浓度随时都在正常浓度范围。

八、安装注意事项

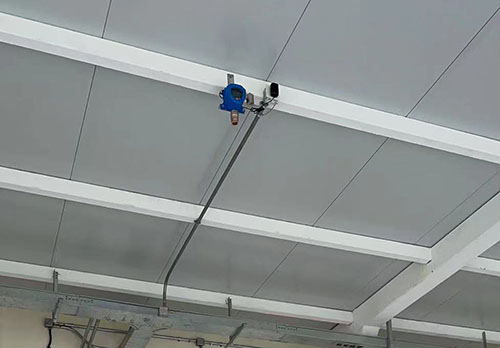

1.目前传统大多数的氟利昂检测仪有效覆盖水平平面半径，室内半径为7.5m;室外半径为10m范围内的空间，所以每隔10平方的范围可布设一台仪器。

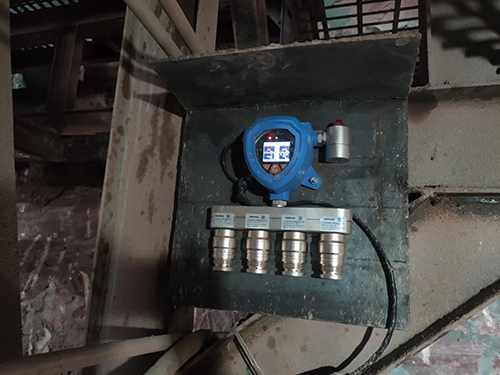

2.如果氟利昂检测仪需要安装在室外环境中去，需要注意检测仪的防水措施，在检测以上加装防雨板等设备，进行人工防护。

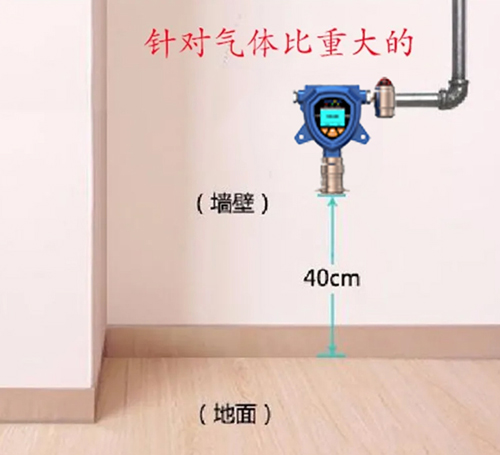

3.关于氟利昂检测仪安装高度位置，建议现场的实际情况来定，如果待检测的气体密度低于空气，那么建议氟利昂检测仪安装在距离天花板一下0.3-0.6m的区域，反之待检测气体密度大于空气，氟利昂检测仪的安装位置需要在距离地面0.3-0.6m高度以上。

九、应用范围

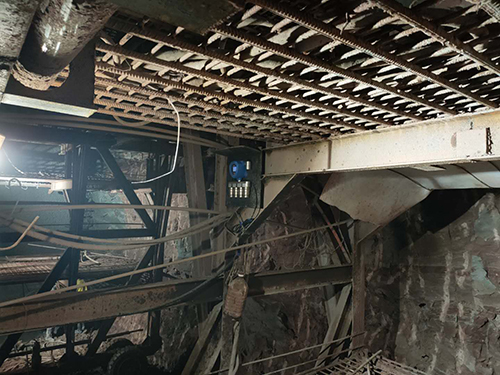

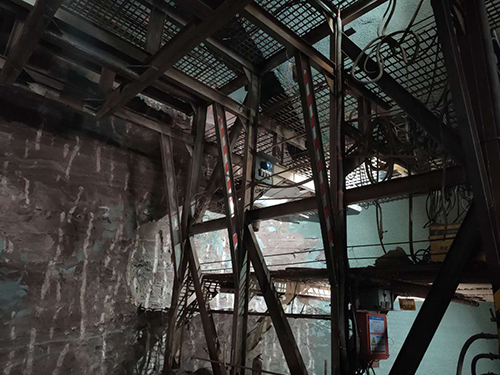

氟利昂检测仪广泛应用于石油化工厂、冶炼锻造厂、电力厂、煤矿、隧道工程、环境监测、污水治理、生物制药、家居环保、畜牧养殖、温室培植、仓储物流、酿造发酵、农业生产等冷库行业存在氟利昂场所使用。
