PLC/DCS系统与深国安气体检测仪配套使用的解决方法

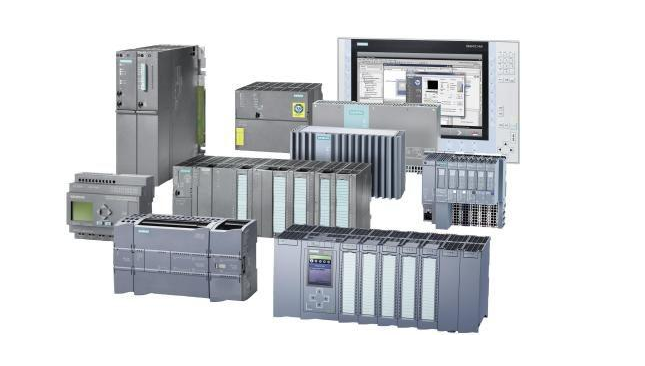

什么是PLC/DCS系统?

PLC系统是指可编程逻辑控制器,是工业生产设计的常用装置。主要采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。是工业控制的核心部分。同样DCS系统是相对于集中式控制系统而言的一种新型计算机控制系统,它是在集中式控制系统的基础上发展、演变而来的。在与气体检测仪的搭配使用中,我们可将PLC/DCS系统看成是气体检测仪的控制器。





在线式气体检测仪有什么功能?

在线式气体检测仪又叫在线式气体泄漏报警器、在线式气体探测器、在线式气体检漏仪、在线式气体报警仪、在线式气体测爆仪等等。是实时在线监测某种目标气体的报警装置,当气体发生泄漏时,气体报警器会自己检测到泄漏的气体浓度,并在设置的报警点上,自动实现报警,提高安全系数。



深国安气体检测仪接线端子:

    深国安专注于气体检测行业多年,拥有完整的生产体系、技术体系、产品体系。就SGA-500系列在线式气体检测仪搭配PLC/DCS系统来说,深国安气体检测仪可二线制4-20mA输出、三线制4-20mA输出、四线制RS485输出、双信号输出4-20mA和RS485信号双输出,方便搭配PLC/DCS系统连接。



PLC/DCS系统接线端子:

    判断PLC/DCS系统是两线制、三线制、四线制。



PLC/DCS系统怎么与深国安气体检测仪连接?

PLC/DCS系统可以看成是气体检测仪的报警控制器,可设置报警点、查看检测数值、历史记录等。那么PLC/DCS系统要怎么和深国安气体检测仪进行连接呢?

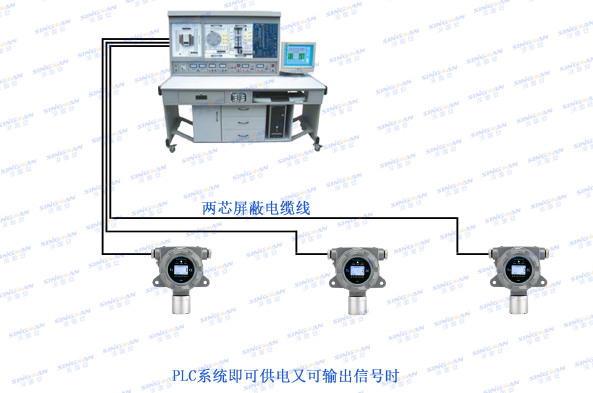

首先,可确认用户现在使用的PLC/DCS系统的品牌、系统中的预留接口。当PLC/DCS是两线制,即可实现供电又可输出信号时,则接深国安气体检测仪接线端子的S+、V+;



需要实现三线制的气体检测仪与两线制的PLC/DCS系统的对接时,则需要PLC系统的接线端子既能够实现供电又可以实现信号输出,如不能供电,则需要给气体检测仪单独供电。



实现三线制的PLC/DCS系统的与三线制气体检测仪的连接时,将PLC/DCS系统的接线端子S+、V+、V-与深国安气体检测仪的接线端子S+、V+、V-对应连接起来,实现通讯即可。
