voc检测仪使用手册

添加时间  :  2018-10-18 17:37:00
浏览量  :  72
分享  :

voc检测仪使用手册

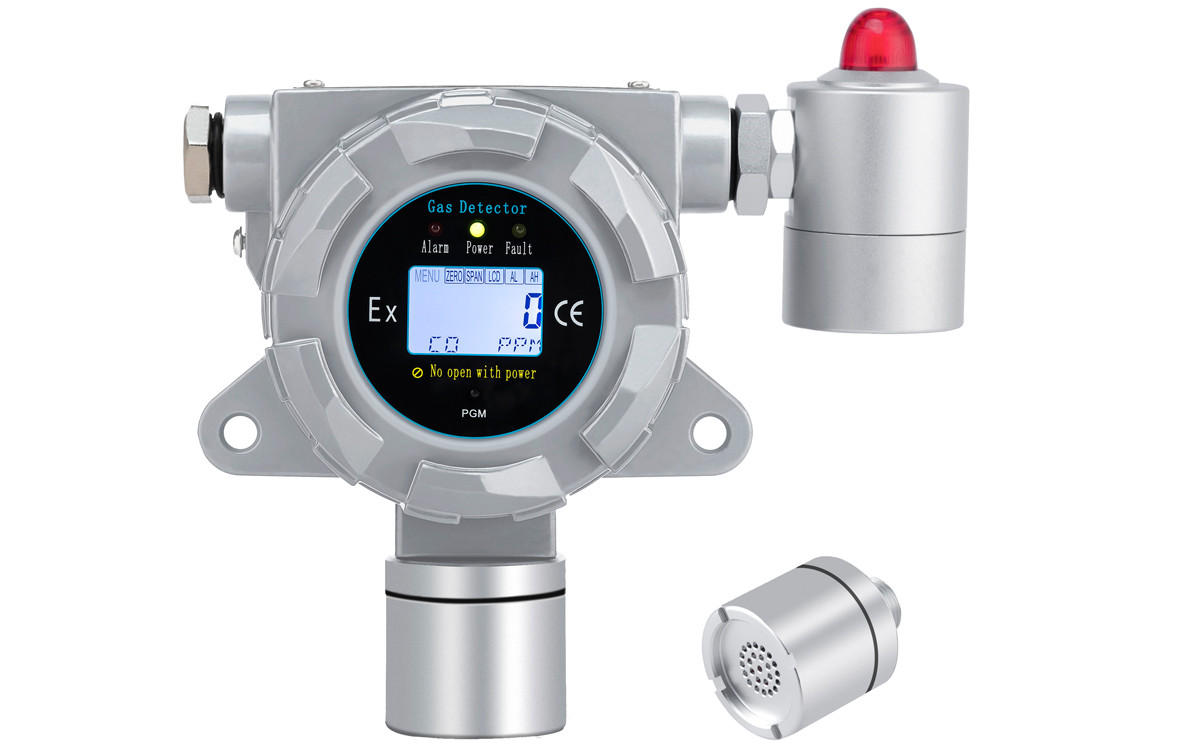

4.jpg1、voc检测仪使用手册概述

    本系列点型voc检测仪,采用扩散方式,实时将监测点处的气体浓度信号变换为电量信号,该信号经过放大、AD采样、温度补偿,再由CPU经过智能计算后,对测量结果进行处理,如果测量值超过报警浓度设定值则发出报警信号。

    本系列点型voc检测仪技术先进、性能卓越、稳定性高、可输出4-20mA和RS485信号、安装维护方便,极大的满足了工业现场安全监测对设备高可靠性的要求,广泛应用于室内化学制品车间(化工厂、药厂)、化学制品及药品仓库、电缆及化妆品工厂、食品厂、酒厂、面包制品车间、实验室、研究所等各类场所。


2、voc检测仪产品特点

    ■ 现场气体浓度液晶显示;

    ■ 高精度、长寿命的进口传感器;

    ■ 强大的软件设置支持,满足客户1-50000之间的任意量程和所有气体检测需求;

    ■ 可通过遥控器,免开盖对检测仪进行报警点调整、零点调整和目标点标定;

    ■ 适用于几十种气体检测,且可显示气体名称;

    ■ 气体单位名称PPM、%LEL、%VOL;

    ■ 在全量程范围内任意设置上、下限报警点;

    ■ 可同时输出RS485信号和4~20mA电流信号;

    ■ 2组常开无源触点输出,用于控制风机或电磁阀的交流接触器,同时可加配声光报警器;

    ■ 精湛的电路设计、纯SMT元件贴片工艺,使得产品性能稳定;

    ■ 巧妙的结构设计,安装极为简便;


3、voc检测仪技术参数

工作电压:24VDC;

检测气体:氧气、可燃性气体、有毒有害气体;

检测原理:催化燃烧、半导体、电化学、红外、PID ;

测量范围:1~50000;

分辨率    :0.01、0.1、1;

精  度:±3%FS(常规);

重 复 性:±1.0%;

线性误差:±1.0%;

响应时间:≤30秒;

恢复时间:≤40秒;

最大功耗:≤1.2W ;

输出信号:RS485,4~20mA(可选);

控制输出:2段无源常开触点,24VDC/1A,选配;

声光报警:>85dB,选配;

重    量:约1.3Kg;

工作温度:-20℃~+55℃(特殊要求需定制);

相对湿度:10%RH~95%RH (非凝露);


4、voc检测仪的结构(图-1,以实物为准):

    voc检测仪由防护外壳、主板及传感器套件组成。

    voc检测仪的防护外壳主要由检测仪上盖、检测仪主体、传感器组件、电缆护套、电缆压紧元件组成, 检测仪主体与电缆压紧元件通过螺纹连接。

    传感器套件由气敏传感器,PCB板,连接线组成,传感器套件用环氧树脂胶灌封。



5、voc检测仪的安装:

    5.1、检测仪的安装必须由专业人员进行。

    5.2、监测比重小于空气的气体时,宜将检测仪安装在距顶棚0.3 米处,监测比重大于空气的气体时,宜将检测仪安装在距地面0.3 米处。

    5.3、具体环境中检测仪的监测范围与很多因素有关,诸如被检测气体的种类、检测环境中的风向、风速等。我们推荐的监测范围是6×6 平方米。

    5.4、在新建筑内,检测仪应该在油漆、焊接工作完成后再安装。

    5.5、不要将检测仪安装在距蒸汽、油烟过近的地方。

    5.6、不要将检测仪浸入水或其它液体中使用。

    5.7、不要在检测仪附近使用有刺激性气味的物质如杀虫剂、油漆、大量的酒以免产生误报。

    5.8、根据2个检测仪固定孔的距离,在墙体上适当位置安装2个M6的膨胀螺丝;用M6立方螺母和平弹垫把检测仪固定在墙体上。

    5.9、连接电缆:

    参考“气体检测仪结构”和“接线端子说明”正确连接电缆,合上检测仪上盖, 现场安装完毕。

    需联动时,连接开关量端子即可(常开信号)。

    注意:联动信号最大触点容量为: (1A/24VDC),若需带动大功率设备,请外加控制设备。



6.1 voc检测仪工作状态

    通电,检测仪预热倒计时,倒计时结束后处于监测状态,绿色指示灯点亮,检测仪实时显示当前气体浓度并输出对应浓度的电信号传送到报警控制单元。当监测区域浓度超过报警设定值,红色指示灯点亮,浓度超过低段报警值时AL点亮,浓度超过高段报警值AH点亮;当传感器出现故障时,黄色故障灯点亮。


6.2 voc检测仪功能菜单选择/退出

    按下确认键进入功能菜单操作,功能标识点亮。通过左移/右移键选择 不同的功能操作,再按下确认键则进入相应功能操作。当功能标识点亮,按下确认键则退出功能菜单操作。 在功能操作时,浓度仍然会显示,但不会产生报警动作;若超过20秒没有按键操作,将自动退出功能操作界面。


6.3 voc检测仪零点校准

    注意:氧气、二氧化碳等检测仪不能在空气中进行零点校准!

按照6.2进入零点校准功能,检测仪会自动进行零点校准。校准完成后会显示Good,校准不过则显示Erro,并显示下一个功能。 零点校准时,应确保检测仪工作在纯净的空气环境。


6.4 voc检测仪量程校准

     注:此功能是校准功能,不是更改检测范
