智能型TVOC气体传感器模组(0-5V电压和TTL串口双信号输出)-深国安


分享  :

产品分类  :  TVOC检测仪

型号  :  SGA-700-VOC

产品描述  :  SGA-700-智能型TVOC气体传感器模组是深国安电子为解决客户对不同气体、不同量程、不同行业需求所研发的一款跨时代气体检测产品。SGA-700-智能型VOC气体传感器模组不像普通的传感器那样:信号小(输出nA级信号) 、一致性差(每个传感器的输出值都不同)、易受温湿度环境干扰。也不像气体检测仪那样:体积大、价格昂贵。深国安运用多年技术经验,先将气体传感器进行信号放大、数据处理、智能计算后,再进行温湿度全量程补偿、外加99.999%纯度的标准气体校正。因此,体积更小、价格更低、性能更稳定。客户购买后,无需任何操作,可直接采集处理后的标准信号,上传到控制主机、PLC等系统上。方便快捷、节约成本。

SGA-700-智能型TVOC气体传感器模组

一、SGA-700-智能型TVOC气体传感器模组产品简介

        SGA-700-智能型TVOC气体传感器模组是深国安电子为解决客户对不同气体、不同量程、不同行业需求所研发的一款跨时代气体检测产品。SGA-700-智能型VOC气体传感器模组不像普通的传感器那样:信号小(输出nA级信号) 、一致性差(每个传感器的输出值都不同)、易受温湿度环境干扰。也不像气体检测仪那样:体积大、价格昂贵。深国安运用多年技术经验,先将气体传感器进行信号放大、数据处理、智能计算后,再进行温湿度全量程补偿、外加99.999%纯度的标准气体校正。因此,体积更小、价格更低、性能更稳定。客户购买后,无需任何操作,可直接采集处理后的标准信号,上传到控制主机、PLC等系统上。方便快捷、节约成本。

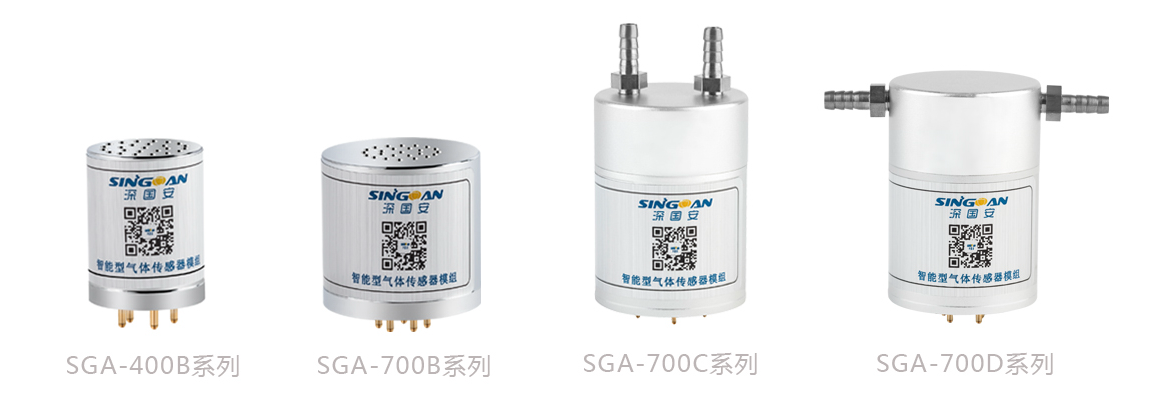

智能型TVOC气体传感器模组

       SGA-700-VOC智能型VOC气体传感器模组可直接输出0.4-2V、0-1.6V、0-4V、0-5V等电压信号,还预留有串口信号,且产品直径只有33.5mm,是目前市场上体积最小、功能最强大的一款产品。因其出色的性能和可靠性,广泛应用于科研、气体监测等领域。

二、SGA-700-智能型TVOC气体传感器模组产品特点

● 可对应上百种可燃及有毒气体;

● 本质安全型电路设计,可带电热拔插操作;

● 市面上最小的气体传感器模组,直径仅有33.5mm;

● 专业精选、原装进口,兼容红外、电化学、催化、半导体等多种传感器;

● 自带温度补偿,出厂精准标定,使用时无需再标定;

● 电压和串口同时输出特点,方便客户调试及使用;

● 最简化的外围电路,生产简单、操作方便;

三、SGA-700-智能型TVOC气体传感器模组产品参数

检测气体

挥发性有机化合物气体

化 学 式

VOC

检测原理

PID光电离子、半导体式

量   程

0-2、20、50、100、200、1000、2000、5000、10000PPM可选(更多量程请咨询)

分 辨 率

0.001PPM、0.01PPM、0.1、1PPM(根据量程和传感器而定)

输出信号

0.4-2VDC(常规)、0-1.6VDC、0-4VDC、0-5VDC可选

设计标准

GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》

执行标准

GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d” 》

Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》

数字信号格式

数据位:8             停止位:1             校验位:无

工作电压

5V±1%

外壳材质

铝合金

精   度

≤±3%

防爆等级

本质安全型

响应时间

30S(T90)

防护等级

IP65

重 复 性

≤±2%

预热时间

30S

线性误差

≤±2%

输出接口

7PIN

零点漂移

≤±1%(F.S/年)

波 特 率

9600

工作温度

~+50℃(特殊要求请咨询)

安装方式

7脚拔插式

工作湿度

95%RH无结露

重   量

200g

工作压力

86106Kpa

设计寿命

2~5年(根据传感器而定)

功   耗

≤50mA(催化≤100mA)

尺   寸

Φ33.5*31mm (引脚除外)

四、SGA-700-智能型TVOC气体传感器模组使用注意事项

       智能型气体传感器模组设计有7只管脚,采用插拔方式安装在传感器插座上,为保证连接可靠,应当选择使用专用插孔。插孔应当按管脚对应方式布置,插孔应当垂直安装,焊接牢固。根据用户的特殊要求,可以不使用管脚拔插方式,而采用外部引线方式,引线型号为ZR-BVR0.75,线长一般不超过150mm。在非防爆场所,可以带电热插拔。在有防爆要求的工作现场,安装前,必须关闭传感器所连接设备的电源。
