1. 产品详情

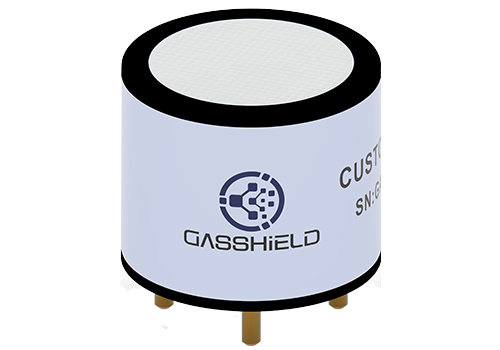

英国气盾GASSHIELD总部位于英国伦敦，是一家20年专注于H2S硫化氢传感器研发的科技型公司，产品凭借其卓越的性能，在各类工业环境监测中占据了举足轻重的地位。UGT-E4-H2S硫化氢传感器高精度设计，确保了数据的准确无误，无论是对于低浓度还是高浓度的硫化氢气体，都能实现精准测量，为安全生产提供了坚实的数据支撑。

UGT-E4系列H2S硫化氢传感器低功耗的特点，使得该传感器在长时间运行过程中，能够节省大量能源，符合现代工业对于绿色环保的追求。高灵敏度则意味着它能够捕捉到更细微的气体变化，为预警系统提供更加灵敏的触发条件，从而有效避免潜在的安全隐患。

此外，英国气盾UGT-E4系列H2S硫化氢传感器适用范围广泛，无论是石油、化工、造纸、污水处理等重工业领域，还是食品、医药等轻工业领域，都能发挥其重要作用。其小巧的体积，使得安装更加便捷，不占用过多空间，同时也便于携带和维护。

技术原理

UGT-E4-H2S硫化氢传感器是定电位电解型传感器，硫化氢和氧气分别在工作电极和对电极上发生相应的氧化还原反应并释放电荷形成电流，产生的电流大小与硫化氢浓度成正比，通过测试电流大小，即可判定硫化氢浓度的高低。

性能特点

·精度高，寿命长

·相应速度快、回零快

·低功耗、高灵敏度

·线性范围宽，抗干扰能力强

·优异的重复性和稳定性

·超多应用领域

·体积小，性价比高

主要技术指标

检测气体 硫化氢

检测范围 0-100PPM

最大负载浓度 500PPM

灵敏度 650±20nA/PPM

分辨率 1PPM

零点漂移 ±2PPM

线性度 直线性，回归系数R²=0.999

重复性 1%输出信号

长期稳定性<2%信号/月

响应时间 T90<30s

技术原理 电化学

使用寿命 2-3年(在洁净空气中)

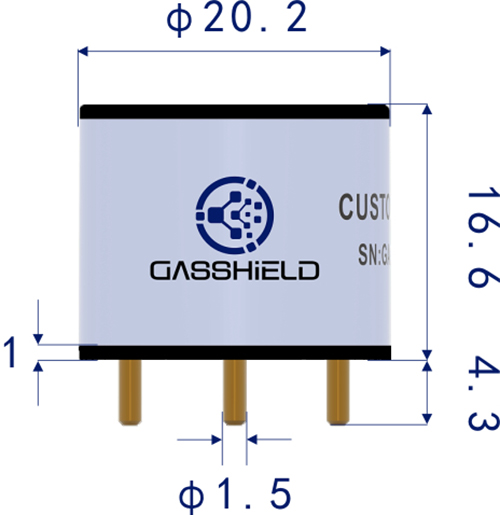

重量 4.8g

保质期 1年

工作环境

工作温度 -30～+50℃

工作湿度 15～90%RH(无冷凝)

工作压力 90～110Kpa

偏置电压 0

负载电阻 5～30Ω

运用领域

1.仪器仪表

2.钢铁化工

3.工业安全

4.气体泄漏

5.空气净化

英国气盾H2S硫化氢传感器基本电路

英国气盾H2S硫化氢传感器灵敏度特性

英国气盾H2S硫化氢传感器响应重复性曲线

英国气盾H2S硫化氢传感器温湿度特性

英国气盾H2S硫化氢传感器稳定性特性

英国气盾H2S硫化氢传感器交叉干扰

UGT-E4-H2S硫化氢传感器对除目标气体外的其他气体也产生响应。现将该传感器对几种常见的干扰气体的响应特性列于下表，以供参考。表中数据为干扰气体在给定浓度下的典型响应

注意事项

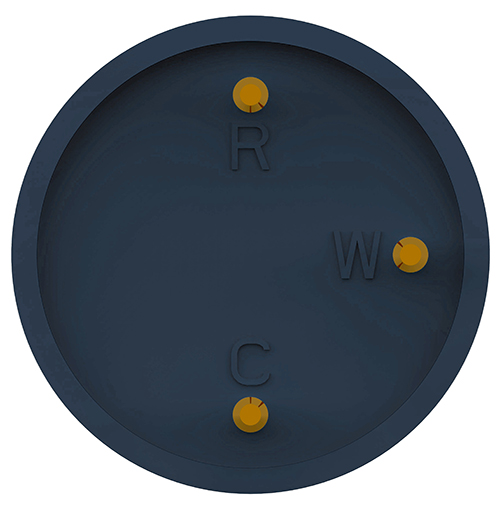

1.H2S硫化氢传感器引脚必须通过PCB插座连接，焊接将损伤传感器，引脚禁止弯曲;

2.H2S硫化氢传感器贮存时工作电极与参比电极之间应处于短路状态;

3.H2S硫化氢传感器应避免接触有机溶剂、酒精、涂料、油类及高浓度气体，也包括硅胶及其它胶粘剂;

4.输出电流为正的电化学传感器，工作时需要氧气参与反应，应该用以空气为背景气的标准气体进行标定和测试，否则会破坏传感器性能;

5.传感器不能长期应用于含有腐蚀性气体的环境中，腐蚀性气体会损坏传感器;

6.如果电路板工作不正常，例如由于电路设计问题、运放等元器件质量问题、短路、断路、管脚接触不良、线路板受潮、手腐蚀、漏电、受电源噪音干扰、噪音反馈、电磁波干扰等等，都可能导致报警器无响应、漂移、数字不稳定等，甚至还可能使传感器发生电解反应，损坏传感器;

7.标定或测试H2S硫化氢传感器时，正确的方法应该在洁净的大气中进行，并且维持通气流速稳定、平缓，从而模拟一种气体扩散状态;反之，正面对着传感器强烈吹气，或通气时气流忽大忽小不稳定，都不会得到满意的标定结果及测试的准确性和重现性;

8.推荐用目标气体标定;交叉灵敏度会有+30%的变化幅度，如果用交叉敏感气体进行标定，不保证其标定和测量的准确度;

9.不建议用不标准的方法试验传感器，如：直接将传感器放到浓氨水上、朝传感器喷香烟、打火机燃气靠近传感器、朝传感器呼气、将传感器靠近酒精等等，因为液体氨水或酒精挥发时区域浓度可以高达数万ppm，人呼气中的二氧化碳浓度也高达4万ppm，会损坏传感器;正确的测试方法是通过以空气为背景气的目标气体。

注：违反以上使用条件将使传感器特性下降

本说明文件中包含的数据仅供参考，客户有责任进行任何必要的测试，以确保产品在特定应用中的正确使用。

本产品可能由客户在我公司无法控制的情况下使用，我们不能提供任何担保，以确保这些细节在任何特定应用中的准确性。

产品改进时，我公司保留更改和修改产品及其性能的权利，恕不另行通知。
