SGA-900A-AQI

网格化大气环境监测仪

微型空气站

一、   项目背景

随着中国经济的快速发展,环境污染问题日易突出。虽然国家每年投入上千亿元的资金进行治理环境,然而效果并不明显。为了查清溯源,批量化、网格化的进行布局监测刻不容缓。然而,传统国标监测站因价格太过昂贵(仪器设备50-80W,建设成本10-20W),非常不利于批量推广。

 微型空气站

二、   产品介绍

为了降低成本,适用于批量化、网格化的大气监测需要,微型空气站是深国安利用十多年气体检测仪生产经验,聘请大气监测的相关专家,历年两年多时间,终于研发出了SGA-900A-AQI网格化大气环境监测设备。SGA-900A-AQI网格化大气环境监测仪比基于分析仪构建的传统型国标站相比,成本低5~10倍,监测气体的性能却同样能达到PPB级别的精度;与市面上便宜的备选产品相比,SGA-900A-AQI作为大气网格化管理系统的终端设备,可以给网格化平台提供强大的数据基础,而且能根据现场进行校准,确保其具有最佳的可追溯性。

微型空气站

SGA-900A-AQI网格化微型空气站设备将各监测传感器和分析仪将多路测试信号按序通过接口协议进入无线通讯节点设备DVR的独立(DTU)传输通道,经避雷处理后输入到单元内数据采集器,采集器将采集的数据经过无线数据传输终端通过 TCP/IP 网络传入到大气在线监测系统,系统按照《国家空气监测网子站监测数据报送传输协议》规定的内容接收和存储子站上传的监测数据,将接收到的数据进行解析、存储、处理、审核及上传等处理工作,以及在平台上进行数据统计、分析和展示。

微型空气站



用户可根据自身需求对SGA-900A-AQI微型空气站所测量的稳各参数进行增减。除常规参数的四气(一氧化碳、二氧化硫、二氧化氮、臭氧)、两尘(PM10、PM2.5)、温度和湿度八项参数指标外,还可以选配一氧化氮(NO)、硫化氢(H2S)、挥发性有机化合物(VOC)、硫化氢(H2S)、二氧化碳(CO2)、氨气(NH3)、噪声、风速、风向、气压等气象参数。

三、   产品特点

1. 质量好,价格低,适合网格化,批量化推广

2. 国外原装进口四电极气体传感器,性能稳定、分辨率高;

3. 模块化产品设计,方便后期维护

4. 内置大流量真空泵,反应时间比普通扩散式采集方式快1.5倍

5. 气体6项指标任选、还有气体象、噪音等参数可灵活订制

6. 国内首创双风扇内外循环设计,增加气流流动,大幅增加性能稳定性;

7. 双层保护箱设计,安全有保障

8. 内置大屏幕触摸屏,完美展现各监测指数

9. 内置无线网卡,可通过GPRS数据远传,也可通过RS232就地显示到LED大屏上

10.  三线数据修正,确定数据精准、可靠。

11.  配件齐全,太能阳供电,固定支架等应有尽有



四、   各监测指数技术指标

1.NO2、CO、SO2、O3监测设备参数

微型空气站设备采用电化学的原理监测大气因子浓度,检测气体的各项传感器操作方便、测量准确、工作可靠,适用于工业现场或实验室测量不同的要求。



2.PM2.5、PM10监测设备参数

     SGA-900A-AQI网格化大气环境监测仪使用激光散射法测量颗粒物浓度。用精密流量控制的真空泵吸入大气中的测试气体送至传感器测量组件。当粒子经过聚焦激光所形成的光敏感区后,粒子散射的光被探测窗口上的微光电探测器收集,微光电探测器把接收的光强度信号快速、准确的转化为等量电压信号,信号的密集度对应于粒子的单位浓度值,扬尘浓度值进行系数转换后通过数据接口实时输出。




3.气象参数

具备风速、风向、温度、湿度、大气压环境气象五参数的监测,可通过风向对颗粒物的运动趋势做科学预测和报警;



3.1风向

测量范围:0~360°

准 确 度:±3°

启动风速:≤0.5m/s

供电方式: DC 12V

输出形式:RS485


负载能力:电流型输出阻抗≤250Ω

          电压型输出阻抗≥1KΩ

工作环境:温度-40℃~50℃

             湿度≤100%RH

防护等级:IP45

线缆等级:额定电压:300V 温度等级:80℃

产品重量:210 g

产品功耗:5.5 mW

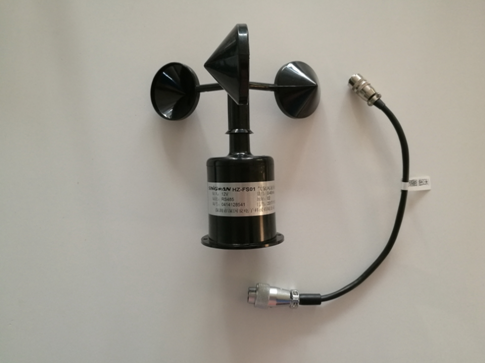

3.2风速

测量范围:0~45m/s

准 确 度:±(0.3+0.03V)m/s(V:风速)

分 辨 率:0.1m/s

启动风速:≤0.5m/s

供电方式:DC 12V

输出形式:RS485


负载能力:电流型输出阻抗≤600Ω

           电压型输出阻抗≥1KΩ

工作环境:温度-40℃~50℃

          湿度≤100%RH

防护等级:IP45

线缆等级:额定电压:300V 温度等级:80℃

品重量:130 g

产品功耗:50 mW

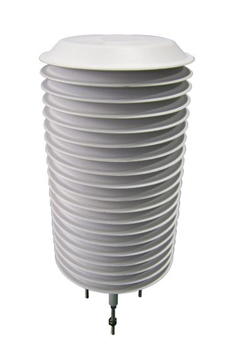

3.3温度、湿度大压

      温度                     湿度

测量范围: -50~80℃          0~100%RH

准 确 度:±0.3℃             ±5%RH

分 辨 率: 0.1℃              0.1%RH

气压

测量范围: 10~1100hPa

准 确 度:±0.3hPa

分 辨 率: 0.1hPa

供电方式:DC 12V

输出形式:RS485


负载电阻:电压型:RL≥1K

          电流型:RL≤300Ω

工作温度:-50℃~80℃

相对湿度:0~100%


3.4噪音监测单元




噪音传感器



噪声监测器是指能对声音实现精密测量,复杂而精密的设备。本仪器有耐用的结构,在正常操作情况下,可正常使用数年。



五、   设备结构

5.1结构示意图




5.2、立杆固定安装示意



5.3、部件安装完成示意



5.4、 气体采样头安装

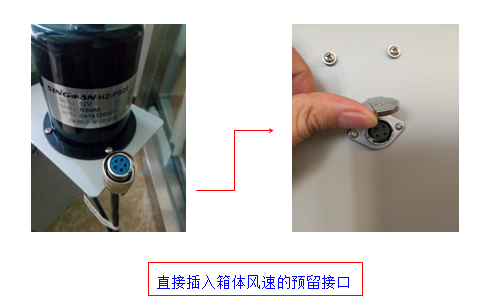

5.5、风速风向的安装

风速安装


风速固定



风向安装



风向固定



5.6、LED显示屏的安装




仪器主控板预留外接LED插件

LED屏上带有插件的三芯线与仪器中主控板预留插件相连接。另一根两芯线接220V电。安装完毕即可通电运行。

安装:将LED屏固定在立杆中部,仪器下部适当位置,LED屏中部上下各配一个支架,用螺丝固定,之后安装抱箍,固定在立杆上。


6.设备操作说明

6.1SIM卡安装说明

设备运行前,首先安装SIM卡,SIM卡安装由上往下插入DTU上方卡槽中,如下图所示:


6.3、设备启动

1)      打开机箱

2)      接通电源(交流电220V)

3)      打开设备电源开关(合闸)

4)      查看各指示灯是否正常

指示灯说明

主板:红色指示灯长亮

DTU:Online绿色指示灯长亮     Act绿色指示灯闪烁

      Power绿色指示灯长亮     System绿色指示灯闪烁



注:以上情况为设备正常运行

6.4软件操作

1)      接通电源后正常工作进去显示界面,同屏显示PM2.5、PM10温度、湿度、风速、风向、噪声、大气压等监测因子的实时数据;



2)      点击参数设置,输入密码后按选择OK,可进去设置界面;



3)      进入参数设置界面,可根据所显示内容进行选择,如需修改,修改完成后点击保存,退出重启后方可生效。



7. 设备维护

主机被设计为可以长期连续运行,通常不需要特别维护。仅光学元件缓慢污染情况,需要定期清洁处理。

注意:

所有内部的光学器件出厂前经专用工具调整安装,用户不得自行进行调整。

8 .故障处理

下表列出了可能出现的故障现象、原因及处理方法:



9.安装调试完毕




配LED屏显示使用



10.安装案例
