管道式气体检测仪的安装是一个相对复杂但至关重要的过程，首先管道式气体检测仪安装前需确认型号规格，准备安装工具和材料，并阅读说明书。其次确定安装位置时，需考虑气体流动方向和干扰因素，选择最佳检测点。在者安装时，连接导管至检测仪和气体源，确保密封性，固定导管和检测仪。安装完成后，进行开机预热、校准仪器，并设置相关参数。最后，检查密封性和进行定期维护，确保检测仪准确可靠运行，整个过程需遵循说明书和安全规范。

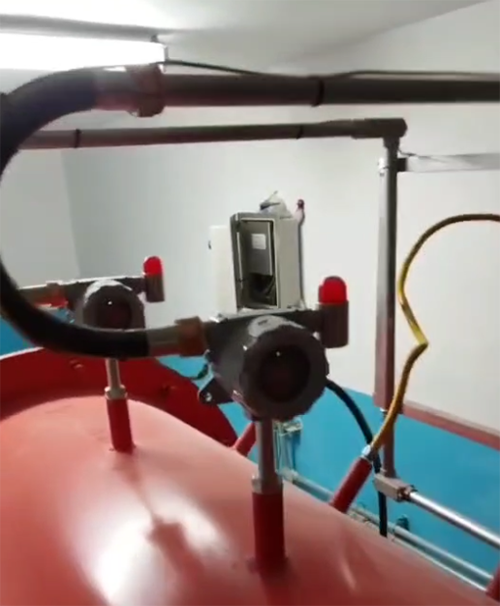

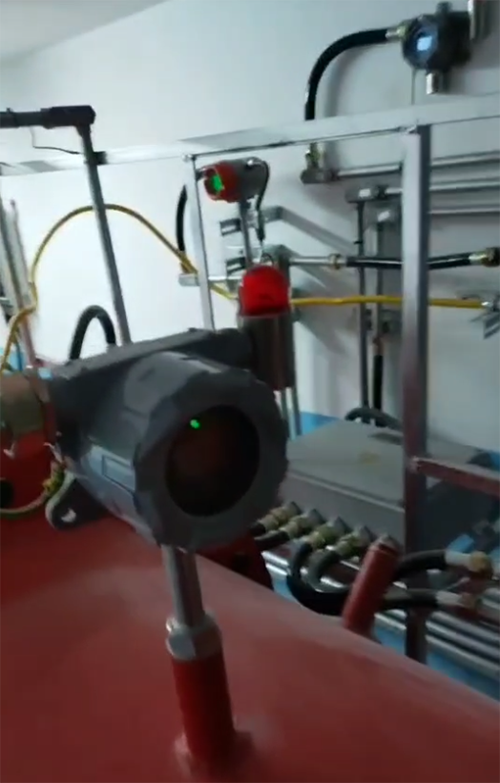

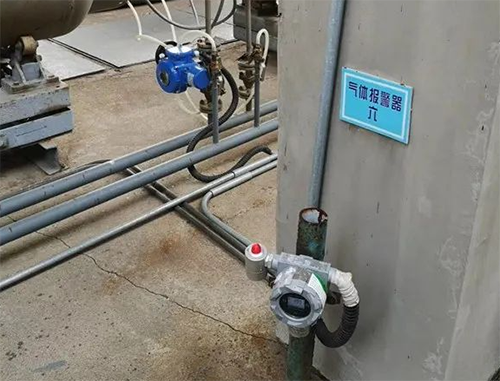

管道式气体检测仪安装参考图教程

一、安装前准备

‌确认检测仪型号与规格‌：根据实际需要和现场环境，确认所选管道式气体检测仪的型号、规格以及检测的气体种类和范围。

‌准备安装工具和材料‌：包括螺丝刀、扳手、密封胶、紧固件、导管(一般为软管)等。

‌阅读说明书‌：仔细阅读检测仪的使用说明书和安装指南，了解正确的安装方法和注意事项。

二、确定安装位置

‌选择检测点‌：根据监测区域的特点和需要检测的气体类型，选择一个能够捕捉到目标气体的位置。通常，检测点应设在气体浓度可能最高的区域，如管道的接口、阀门附近等。

‌考虑气流方向‌：确保检测点位于气流顺畅的位置，以便气体检测仪能够准确捕捉到目标气体。

‌避免干扰因素‌：避免将检测仪安装在电磁干扰源附近，以免影响其信号传输和测量准确性。

三、安装导管与连接

‌选择导管‌：根据现场环境和检测仪的要求，选择合适的导管长度和材质。

‌连接导管‌：将导管的一端连接到检测仪的传感器接口，另一端连接到待测气体源(如管道接口)。确保连接处紧密牢固，使用密封胶或密封件进行密封，防止气体泄漏。

‌固定导管‌：使用紧固件和支架将导管固定在适当的位置，避免导管松动或弯曲。同时，要确保支架不会对导管造成压迫或摩擦，以免影响气体的流通。

四、安装检测仪本体

‌选择合适的安装方式‌：根据检测仪的设计，使用合适的固定装置(如螺丝、夹具等)将检测仪固定在安装位置上。

‌连接电源和信号线‌：将检测仪的电源线和信号线分别连接到合适的电源和信号接口上。确保连接牢固可靠，防止出现松动或破损。

五、调试与校准

‌开机预热‌：按照说明书要求，开启检测仪并进行预热，确保仪器处于稳定工作状态。

‌校准仪器‌：使用标准气体或校准装置对检测仪进行校准，确保测量结果的准确性。

‌设置参数‌：根据需要检测的气体类型和浓度范围，设置好检测仪的测量范围、报警阈值等参数。

六、检查与维护

‌检查密封性‌：在安装完成后，要检查导管的密封性和检测仪的连接处，确保没有气体泄漏。

‌定期维护‌：定期对检测仪进行清洁、校准和维护，确保其准确性和使用寿命。

‌记录数据‌：定期记录检测仪的测量数据，并进行分析和处理，以便及时发现和处理潜在的安全隐患。

通过以上步骤，您可以成功安装管道式气体检测仪，并确保其能够准确、可靠地工作。在安装过程中，务必遵循说明书和安全规范，确保操作安全。如有什么不懂的问题，可在线咨询深国安客服人员。
