一、机器狗集成氧气检测仪应用背景：

将便携式氧气检测仪集成至机器狗，可实现复杂环境下的自主氧气浓度监测，替代人工进入危险区域作业，提升检测效率与安全性。方案适用于地下管廊、化工厂区、火灾救援等场景，具备实时数据传输、声光报警、远程控制等功能。

二、硬件选型与集成

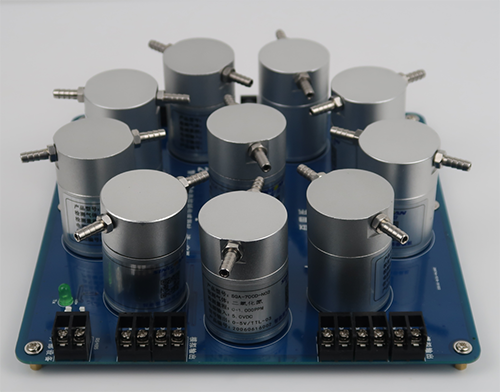

‌1.传感器模组选择‌

‌推荐型号‌：SGA-700机器狗专用四气智能气体传感器模组(深国安)或云联测控气体传感器模组。

2‌.核心参数‌：

检测气体：氧气(O₂)、可燃气体(EX)、一氧化碳(CO)、硫化氢(H₂S)等。

分辨率：氧气检测分辨率达0.01% VOL，响应时间≤1.5秒。

防护等级：IP65，适应高温、潮湿、粉尘环境。

通信接口：支持RS485、TTL、4G、WiFi 6，兼容ROS/MQTT协议。

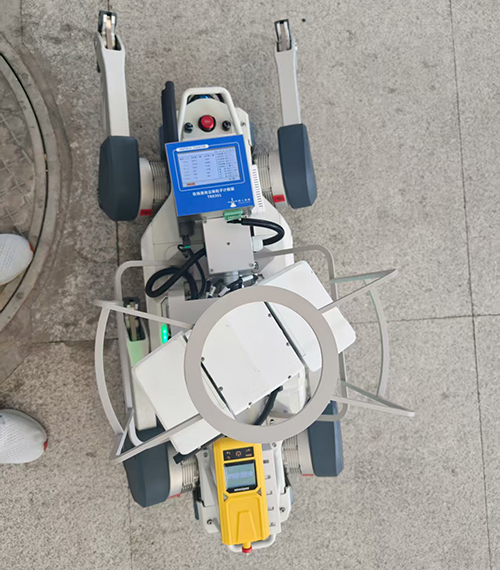

‌3.机器狗平台适配‌

‌机械结构‌：选择四足仿生结构机器狗(如宇树科技、波士顿动力产品)，负载能力≥8kg，适应草地、砂石、水泥地形。

‌电源系统‌：配置24V/25Ah锂电池，续航时间≥7小时(常规巡检模式)，支持太阳能辅助充电。

‌导航系统‌：集成16线激光雷达与双目视觉相机，定位精度±3cm，支持SLAM自主导航与远程遥控。

三、技术实现要点

‌1.传感器布局优化‌

将氧气检测仪置于机器狗头部气流畅通处，避免因机身遮挡导致数据延迟。

采用多传感器阵列设计，同步监测氧气、可燃气体、有毒气体浓度，交叉验证数据准确性。

2‌.数据传输与处理‌

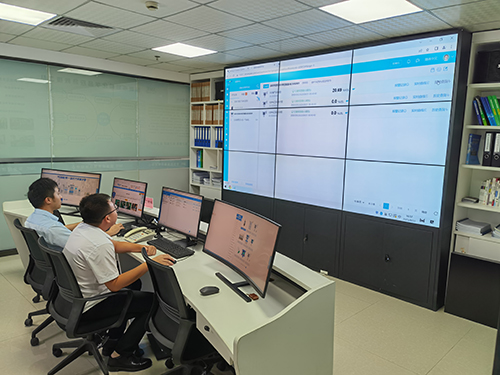

‌实时传输‌：通过4G/WiFi 6模块将数据上传至云端平台，延迟≤100ms。

‌边缘计算‌：搭载8核工业级处理器，运行内存4GB，支持数据本地预处理与异常值过滤。

‌报警机制‌：氧气浓度低于19.5% VOL(缺氧)或高于23.5% VOL(富氧)时，触发声光报警并推送至终端。

‌3.环境适应性设计‌

‌防护等级‌：IP67防护，可在中雨、粉尘环境持续作业。

‌温度范围‌：工作温度-30℃至65℃，适应极端气候条件。

‌防爆认证‌：通过Ex d IIC T6防爆认证，抗振动等级达到IEC 60068-2-6标准。

四、应用场景与解决方案

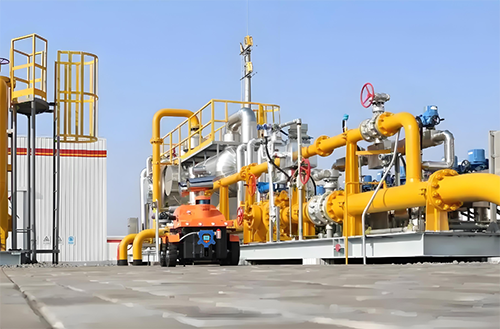

‌1.化工厂区巡检‌

‌需求‌：监测储罐区、管道泄漏导致的氧气浓度异常，预防缺氧或富氧环境。

‌方案‌：

机器狗按预设路线巡检，每5米停留10秒记录数据。

氧气浓度超标时，自动标记泄漏点并上传至控制中心。

‌2.地下管廊探测‌

‌需求‌：在密闭空间内检测氧气浓度，防止人员窒息。

‌方案‌：

机器狗搭载泵吸式检测仪，抽气速率1-3L/min可调。

结合温湿度传感器，修正环境因素对检测结果的影响。

3.‌火灾救援侦查‌

‌需求‌：快速进入事故现场，监测氧气浓度与有毒气体分布。

‌方案‌：

机器狗配备防爆电池与自清洁泵，适应高温、高粉尘环境。

实时传输数据至救援指挥部，辅助制定撤离路线。

五、合规性与维护

‌1.法规标准‌

符合《GB 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准》要求。

氧气检测仪需每3个月校准1次，恶劣环境下缩短至1个月1次。

2.‌校准方法‌

‌零点校准‌：以新鲜空气为基准，数值稳定在20.8%-21.0% VOL之间。

‌跨度校准‌：使用25% VOL标准气体，偏差超过0.5% VOL时自动调整。

3.‌故障排查‌

‌无响应‌：检查电池电量、电源接口、主板故障。

‌数据异常‌：清理传感器表面粉尘，重新校准。

‌通信中断‌：检查4G/WiFi模块信号强度，重启设备。
