半导体真空炉甲酸检测仪布设方案

一、布设原则

1.‌全面覆盖原则‌

在半导体真空炉周边及内部关键位置合理布设甲酸检测仪，确保能够全面监测到可能出现的甲酸泄漏情况，不留下监测盲区。因为甲酸泄漏可能会在真空炉的多个部位发生，如管道连接处、阀门附近、反应区域等，只有全面覆盖才能及时准确发现泄漏。

2.‌重点突出原则‌

针对半导体真空炉中甲酸使用量大、泄漏风险高的区域，如甲酸储存罐附近、甲酸输送泵周边、真空炉进气口和出气口等，要重点布设检测仪，提高对这些关键区域的监测频率和精度。这些区域一旦发生甲酸泄漏，可能会迅速扩散并造成严重后果，所以需要重点关注。

‌3.便于维护原则‌

布设位置应便于检测仪的日常维护、校准和检修。要考虑到检测仪的安装高度、操作空间等因素，确保维护人员能够方便快捷地对检测仪进行操作，避免因布设位置不合理导致维护困难，影响检测仪的正常使用和检测准确性。

二、布设位置

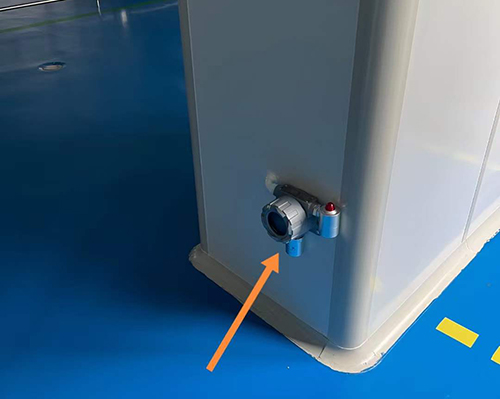

1.‌甲酸储存区域‌

在甲酸储存罐的顶部、侧面以及底部附近分别布设甲酸检测仪。顶部检测仪可以监测甲酸储存过程中因挥发等原因导致的上部空间甲酸浓度变化;侧面检测仪能够及时发现储存罐侧壁可能出现的泄漏;底部检测仪则可检测储存罐底部阀门、管道连接处等部位的泄漏情况。例如，若储存罐底部阀门密封不严，甲酸会从底部泄漏，此时底部检测仪能迅速发出警报。

2.‌甲酸输送管道‌

沿着甲酸输送管道每隔一定距离(如5 - 10米)布设一个检测仪，特别是在管道的弯头、三通、法兰连接等部位要重点布设。这些部位是管道容易出现泄漏的地方，通过密集布设检测仪，可以及时发现管道泄漏并确定泄漏位置。比如，在弯头处，由于流体冲击和应力集中，容易出现裂缝导致甲酸泄漏，布设检测仪能快速察觉。

3.‌真空炉进气口和出气口‌

在真空炉的进气口和出气口处各布设一个甲酸检测仪。进气口检测仪可以监测进入真空炉的甲酸气体浓度是否符合工艺要求，同时也能检测进气过程中是否有甲酸泄漏;出气口检测仪则可检测真空炉反应后排出气体中的甲酸残留情况，防止甲酸排放到环境中造成污染，同时也能反映真空炉内甲酸反应是否完全。

‌4.真空炉内部反应区域‌

如果条件允许，在真空炉内部反应区域合适位置(如反应腔体的顶部、侧面等)安装耐高温、耐腐蚀的甲酸检测仪。这样可以实时监测真空炉内部甲酸在反应过程中的浓度变化，为工艺控制提供准确数据，同时也能及时发现反应过程中可能出现的异常泄漏情况。例如，当反应过程中出现局部过热导致密封件损坏，甲酸泄漏到反应腔体时，内部检测仪能及时发出信号。

三、甲酸检测仪布设数量

布设数量的确定需要综合考虑半导体真空炉的规模、甲酸使用量、工艺复杂程度以及检测精度要求等因素。一般来说，对于小型半导体真空炉，甲酸储存区域可布设2 - 3个检测仪，输送管道布设3 - 5个，进气口和出气口各1个，内部反应区域根据实际情况可布设1 - 2个，总共大约7 - 11个。对于大型半导体真空炉，甲酸储存区域布设3 - 5个，输送管道布设5 - 10个，进气口和出气口各1个，内部反应区域布设2 - 4个，总共大约11 - 20个。具体数量可根据实际情况进行适当调整，以确保监测效果满足要求。

四、甲酸检测仪与其他系统的集成

1.‌与报警系统集成‌

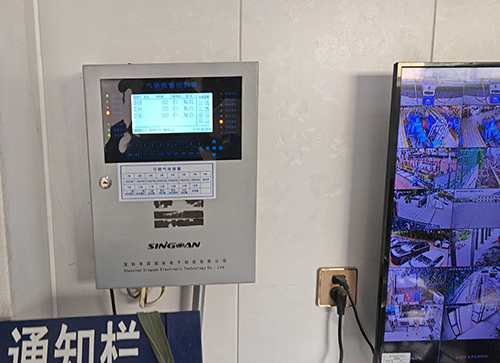

将甲酸检测仪与声光报警系统相连，当检测到甲酸浓度超过设定的安全阈值时，声光报警系统立即发出强烈的声光警报，提醒现场工作人员及时采取措施，如停止设备运行、疏散人员等。例如，在甲酸泄漏导致浓度超标时，报警系统能迅速启动，引起人员注意。

2.‌与通风系统集成‌

把甲酸检测仪与通风系统联动控制。当检测到甲酸浓度升高时，自动启动通风系统，加大通风量，将泄漏的甲酸气体及时排出室外，降低室内甲酸浓度，防止甲酸积聚引发危险。比如，在检测到轻微泄漏时，通风系统自动开启低速运行;当泄漏严重时，通风系统高速运行。

‌3.与自动化控制系统集成‌

将甲酸检测仪的数据传输到半导体真空炉的自动化控制系统中，实现工艺参数的自动调整。当甲酸浓度异常时，自动化控制系统可以根据预设的程序自动调整甲酸的进料量、反应温度、压力等参数，保证生产工艺的稳定和安全。例如，当甲酸浓度过高时，系统自动减少甲酸进料量，避免反应过于剧烈。

五、产品推荐

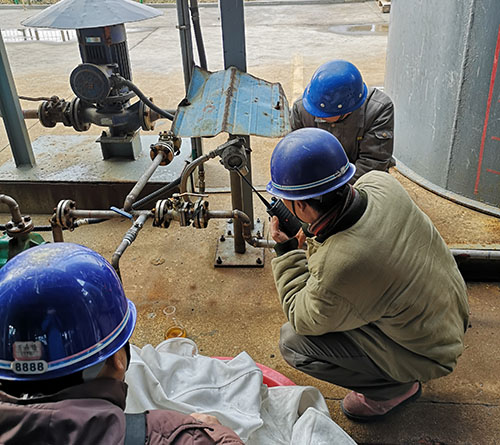

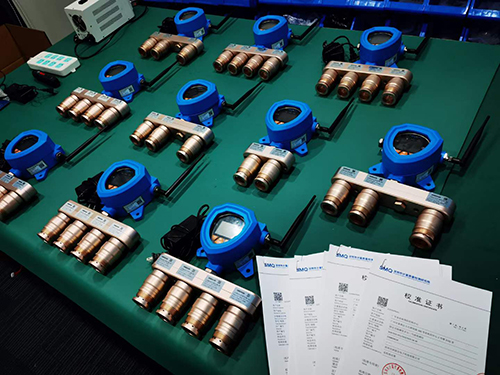

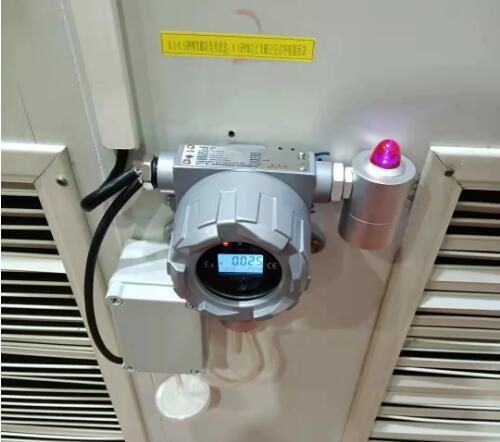

深国安有多款适合半导体真空炉甲酸检测的检测仪，比如深国安固定式甲酸气体检测仪SGA - 501系列。它具有高精度检测能力，检测精度可达±3%FS，能够准确检测甲酸浓度;采用进口传感器，稳定性好，使用寿命长;具备多种信号输出方式，可方便地与上述各种系统进行集成;还具有防水、防尘、防爆等特性，能够适应半导体真空炉周边复杂的工作环境。另外，深国安便携式甲酸气体检测仪SGA-600系列也值得考虑，它体积小巧、便于携带，可用于对半导体真空炉进行定期巡检，及时发现潜在的甲酸泄漏隐患。
