一、产品简介：

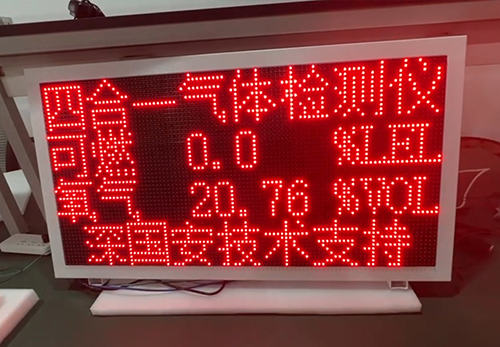

四合一气体检测仪，别称CD气体检测仪，这是一种可以同时检测环境中四种不同的气体浓度专业仪器，它底部通常采用四个传感器探头组成，常规能够快速、准确地检测出环境中的氧气、甲烷、一氧化碳、硫化氢等气体。当检测气体达到预定的安全报警值时，检测仪就会发生报警声响，提醒工作人员处置相关险情。目前四合一气体检测仪广泛应用有限空间、化工厂、科研实验、机器狗集成、半导体行业、新能源等场景使用。

二、四合一气体检测仪能测哪些气体?

四合一气体检测仪支持检测的可燃，有毒有害气体有上千种，例如甲烷、乙烯、甲醇一氧化碳、二氧化氮、二氧化硫、氨气、丙烯睛、二甲胺、二硫化碳、乙二胺、苯、乙醇胺、乙酸乙烯酯、乙胺、环己胺、甲酸、甲醇、萘、甲苯、磷化氢、丙烯醛、甲醛、碘、氯气、氟化氢、乙醛、硫化氢、一氧化氮等等。(具体要测哪些气体指标，可咨询深国安客服人员)

四合一气体检测仪常规检测较为广泛四气指标：可燃气体、氧气、硫化氢、一氧化碳等四种气体。

三、四合一气体检测仪如何选型传感器原理?

常见检测气体及对应传感器原理

1.‌可燃气体(如甲烷等)‌

四合一气体检测仪测量可燃气体推荐选用催化燃烧式传感器‌，这是较为常见的催化燃烧原理。传感器内部有铂丝线圈，当可燃气体接触到催化剂(如铂、钯等)时，在较低的温度下就会发生无焰燃烧，使铂丝线圈的电阻值发生变化。通过测量电阻的变化量，就可以确定可燃气体的浓度。这种传感器具有响应速度快、稳定性好、成本较低等优点，适用于大多数可燃气体的检测。例如深国安部分四合一检测仪检测可燃气体就采用此原理，能快速准确捕捉可燃气体泄漏情况。

四合一气体检测仪测量可燃气体有高精度监测需求，推荐选用‌红外式传感器‌，红外原理基于不同气体分子对特定波长红外光的吸收特性不同来检测气体浓度。当红外光通过含有可燃气体的检测腔时，可燃气体分子会吸收特定波长的红外光，导致检测腔内红外光强度减弱。通过测量红外光强度的变化量，就可以计算出可燃气体的浓度。红外式传感器具有选择性高、抗干扰能力强、使用寿命长等优点，但成本相对较高，适用于对检测精度要求较高、环境复杂的场所。

2.‌氧气‌(O2)

四合一气体检测仪测量氧气推荐选用电化学式传感器‌，其具体原理：利用氧气在电极表面发生氧化还原反应产生电流，电流大小与氧气浓度成正比。传感器内部通常有两个电极(工作电极和对电极)和一个电解质溶液，氧气在工作电极上发生还原反应，产生电子，电子通过外电路流向对电极，形成电流。通过测量电流的大小，就可以确定氧气的浓度。电化学式氧气传感器具有灵敏度高、选择性好、响应速度快等优点，广泛应用于各种需要检测氧气浓度的场合。深国安四合一气体检测仪检测氧气常用此原理，可精准监测氧气含量，保障作业安全。

3.‌一氧化碳‌(CO)

四合一气体检测仪测量一氧化氮大多数都是测有毒用途(可选配红外、红外原理)，推荐选用‌电化学式传感器。其具体原理：一氧化碳在工作电极上发生氧化反应，生成二氧化碳，同时产生电子，电子通过外电路流向对电极，形成电流。电流大小与一氧化碳浓度成正比，通过测量电流即可确定一氧化碳浓度。这种传感器对一氧化碳有较高的选择性和灵敏度，能快速响应一氧化碳的变化，且稳定性较好，是检测一氧化碳的常用传感器类型。

4.‌硫化氢‌(H2S)

四合一气体检测仪测量硫化氢推荐选用电化学式传感器‌，其具体原理：硫化氢在工作电极上被氧化成硫或其他硫化物，同时产生电子，形成电流。电流与硫化氢浓度相关，通过测量电流可得到硫化氢浓度。它对硫化氢的检测具有较高的准确性和灵敏度，能在较低浓度下检测到硫化氢的存在，并且具有良好的重复性和稳定性。

四、产品类型

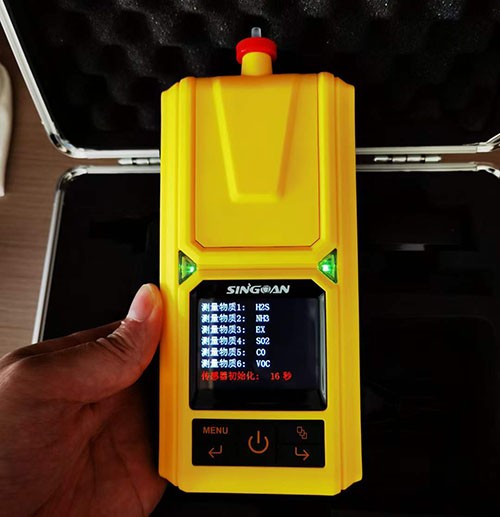

1.便携式四合一气体检测仪

SGA-606系列便携式四合一气体检测仪是一款气体检测比较快捷的仪器，产品外观小巧，方便携带，比较灵活性，可走动多种现场环境进行气体检测工作。并且便携式四合一气体检测仪设备一键开机，就能实时对空气中的气体浓度进行检测，当现场被测气体达到预设的报警点时，会自动发出声光报警，可谓工厂巡检的好帮手。

2.固定式四合一气体检测仪

SGA-504系列固定式四合一气体检测仪是一种固定气体监测报警装置，通常一般安装在定点24小时在线监测污染源或者泄漏气源处的地方，只要通电就会一直进行监测工作。固定式四合一气体检测仪内置进口高精度型传感器，可识别监测微含量PPM级气体浓度值，当监测气体浓度或泄漏超标时，会自动声光报警，并可通过内置继电器自动联动排气扇、风机排除险情，并且都是可兼容连接气体报警控制器、PLC、DCS、DDC等上位机系统应用。

3.手提式四合一气体检测仪

SGA-608系列手提式四合一气体检测仪可以说是便携的升级版，产品外观采用人体工程学设计，单手可握，方便携带，非常应急抢险、灾情处置、大气环境监测、园区特殊污染物分析、汽车尾气排放、锅炉烟气分析等多组份场合使用。 手提式四合一气体检测仪使用方法简单，只需一键开机，内置真空泵主动采样，3秒内即可快速对环境中的多组份因子进行实时在线检测(可识别PPB级气体浓度)，其实测精度1%范围内。

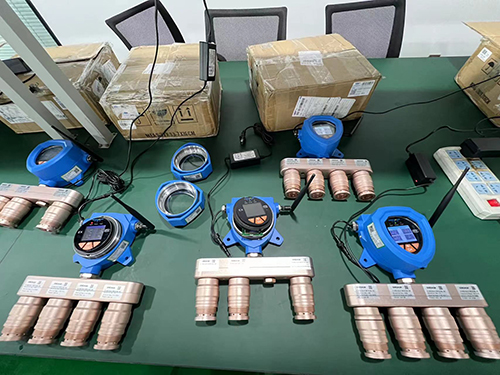

4.无线型四合一气体检测仪

SGA-506C系列无线型四合一气体检测仪是深国安自主研发生产的一款、性能稳定、安全可靠的联网型多合一气体检测仪表;产品无需布线，即可无界限地实现数据无线远传;无论您身在何处，都可通过深国安物联网平台的电脑PC端或手机APP客户端实时查看、分析或导出监测数据。还可绑定个人微信，数据异常时自动消息提示。

SGA-506C系列无线型四合一气体检测仪可根据客户需要任意搭配1-4种目标气体组合，气体种类不限，检测量程不限，采样方式不限，分辨率不限，并支持选配温湿度、PM2.5、PM10粉尘颗粒物检测功能;产品采用工业级外观设计,严格遵照GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》研发生产，并取得相关的CPA型式批准证书、国家防爆证和第三方计量证书和外观专利证书等。

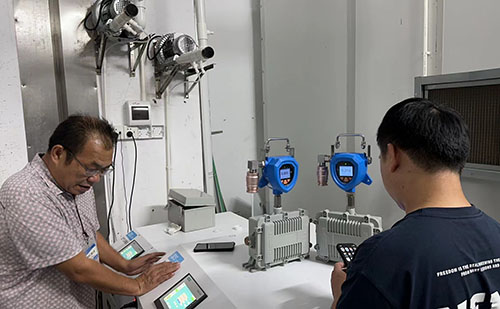

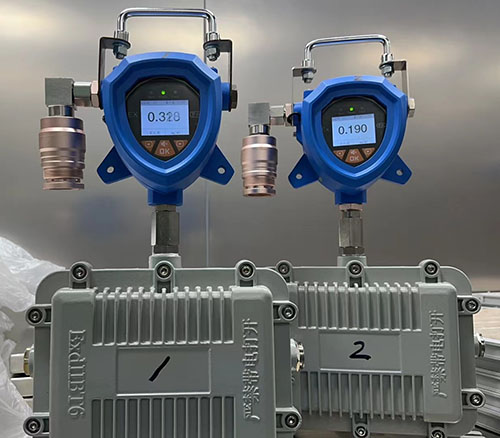

5.移动防爆型四合一气体检测仪

SGA-505移动式防爆型四合一气体检测仪是深国安采用无线传输技术应用，集成固定式检测仪和移动电源一体化设计而成的气体检测设备，产品外观可单手握提，非常方便走航式现场环境全方位360°勘测工作。移动式防爆型多合一气体检测仪适合用途于应急抢险、灾情处置、大气环境监测、或厂界特殊污染物分析等多场景使用。

SGA-505移动式防爆型四合一气体检测仪新升级加入防爆电池箱，标配2万毫安电池量，单次充满电，可续航3-4天，不仅可长时间外出工作，还可直流电24小时在线监测，固便两用，节约成本。移动式防爆型四合一气体检测仪防爆级别达到CT6，产品常规适用250℃环境工作，可以根据现场工况选配高温探杆，支持高温800℃环境下工作使用。

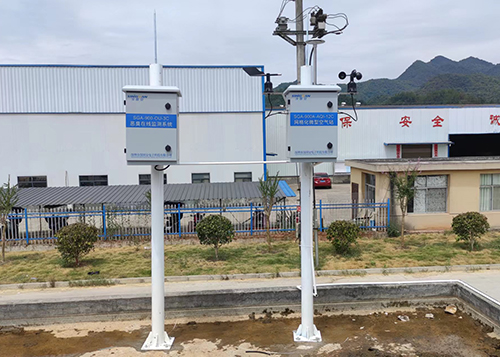

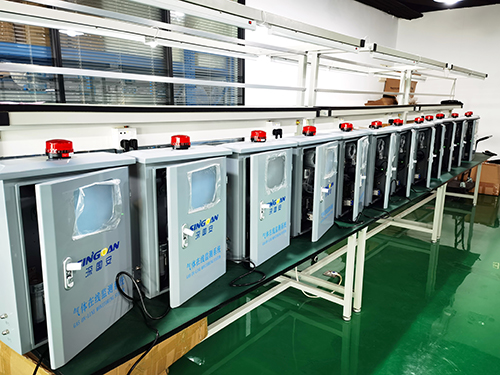

6.智能四合一气体检测仪系统

SGA-900智能四合一气体检测仪系统是深国安针对大气污染、恶臭气体、温室气体、烟气排放等行业所研发的一款预处理四合一气体检测系统，该产品集气体采样、气体过滤、气体干扰、流量控制、实时浓度显示、无线数据上传、环保联网、本地声光报警、设备联动等功能，产品采用专业三防设计，直接户外使用。

SGA-900智能四合一气体检测仪系统经主动采样、专业除水除尘干燥过滤后，再进入专业气室内进行UV灯电离检测，具体反应速度更快、抗干扰能力更强、测量更精准、寿命长久等特点;无线HJ 212协议数据上传，可无缝对接当地环保监测平台;因其卓越性能和良好表现，不仅可以作为企业内的有组织或无组织的气体排放使用，还可以为环保监测等部门提供数据决策支持。

五、四合一气体检测仪便携固定产品怎么选?

四合一气体检测仪选便携还是固定好呢?如需要实时测量定地点场所内的气体环境，推荐选用固定式四合一气体检测仪，固定仪器产品的主要特点上，是可以实现24小时全天候监测现场环境的气体浓度变化的情况。

如果是工业安全巡检的用途，则推荐用便携式四合一气体检测仪，产品特点上方便随身携带，可随着检测人员移动位置进行检测，操作简单，开机就能检测，3秒内可快速响应结果，实测的精度可精确3%以内。

六、四合一气体检测仪量程如何选型?

四合一气体检测仪常见的量程单位区分有PPM、PPB、%LEL、%VOL等，不过很多小伙伴在四合一气体检测仪选型当中都会问到选择多大量程的问题?实际看你自身的用途需求，常规测气体浓度(泄漏)，四合一气体检测仪建议选择PPM量程单位，例如0-100PPM。其次测微含量(残余量)气体浓度，四合一气体检测仪建议选择PPB量程单位，例如0-1PPB。测可燃气体，一般用的LEL量程单位，四合一气体检测仪建议选择0-100%LEL。如有测高浓度气体用途，那么四合一气体检测仪建议选择%VOL量程单位，例如0-100%VOL。

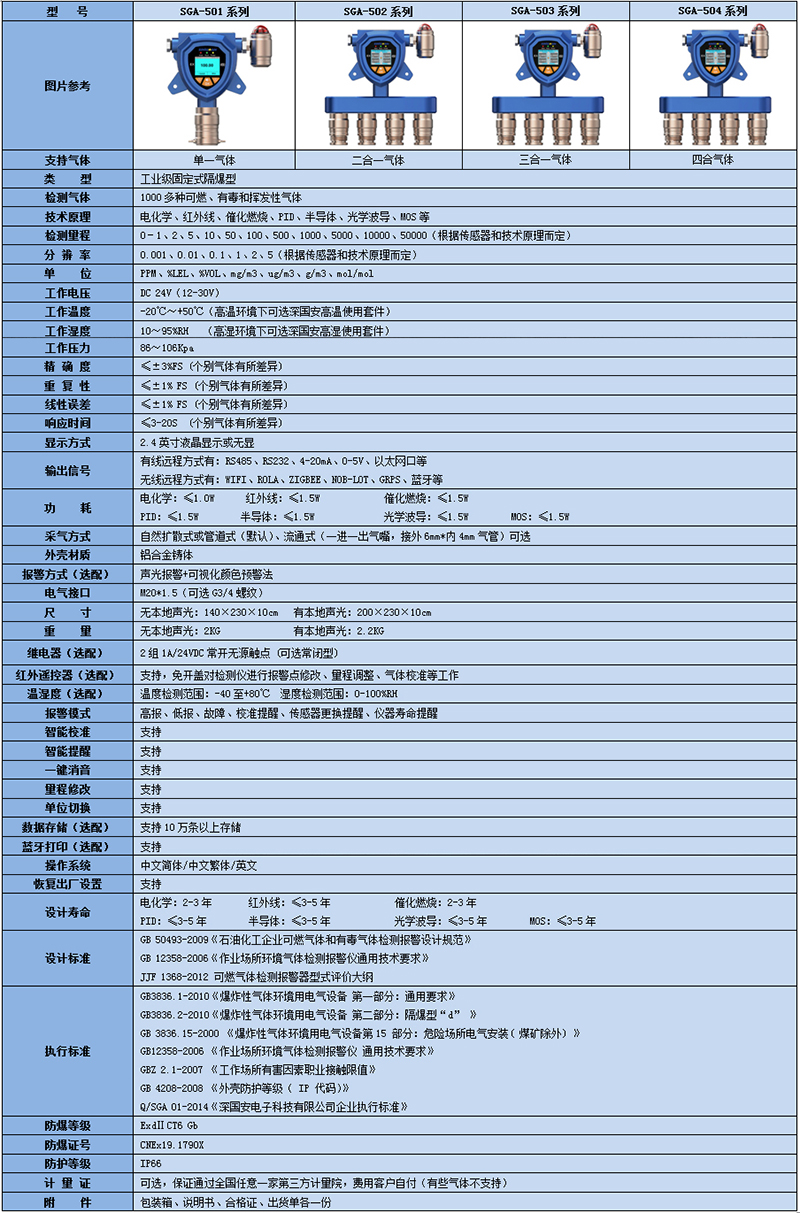

七、四合一气体检测仪技术参数

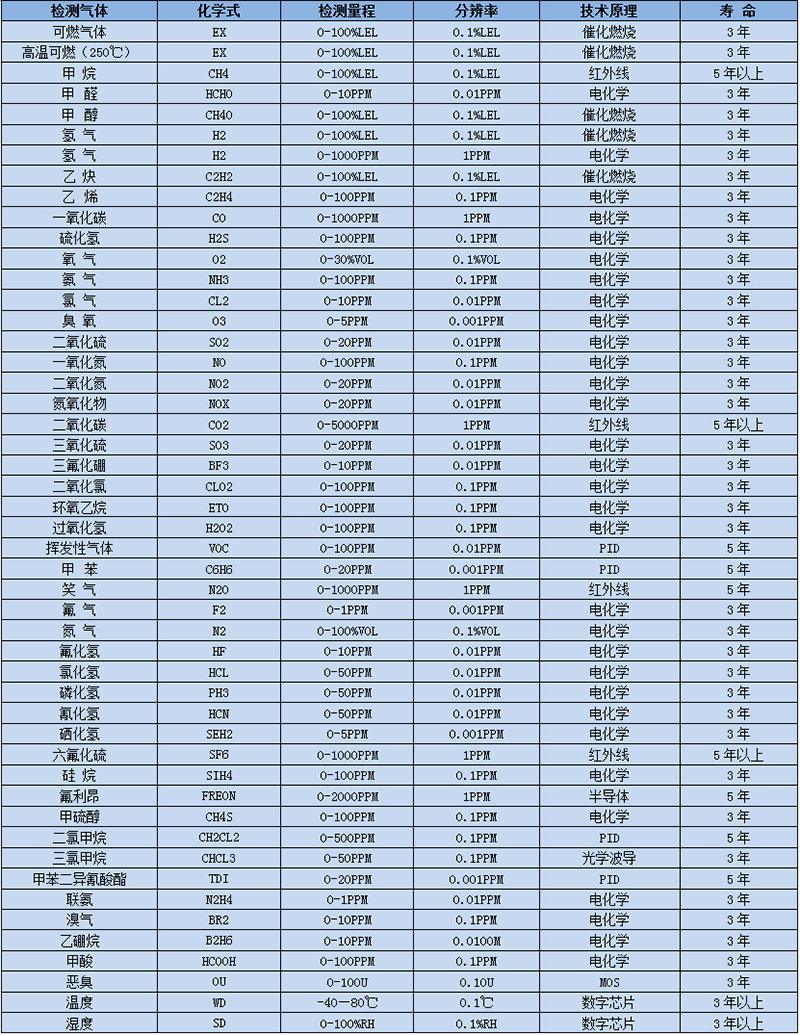

八、四合一气体检测仪常见气体选型表

九、四合一气体检测仪布设方案

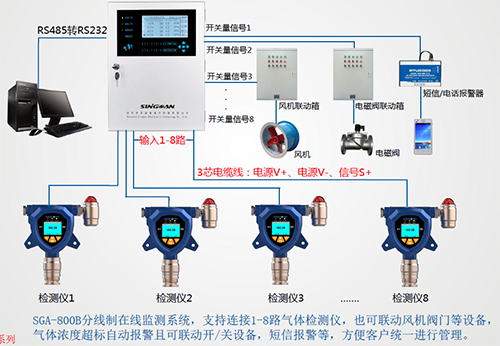

1.四合一气体检测仪+报警控制器主机

在现场气体气源或者泄漏现场安装四合一气体检测仪，报警控制器主机则安装在值班室，可以通过报警控制器对气体检测仪进行控制及供电，气体浓度超标都可自动进行报警及联动报警器、风机、阀门等设备。通过报警控制器汇总管理，数据可直接上传物联网平台，一人/多人进行管理平台，报警信息也可发送给一人/多人。

2.四合一气体检测仪仪单机使用

传统四合一气体检测仪内置自带声光报警功能，不需要外接任何联动设备，也可以独立单机(单点)安装使用，一旦监测气体浓度超过设定的安全报警值时，就会智能声光报警提示。不过注意固定式气体检测仪单机使用，需要搭配一个电源适配器。(如果项目预算有限的朋友，推荐可以选用该布设方案)

3.关于四合一气体检测仪是否必须配置报警控制器(主机)?

很多用户问到在四合一气体检测仪安装布设上是否必须配置安装报警主机?实则可不用配置，这个看自身的需求，如果预算有限的情况下，可以不用安装报警控制主机，因为现在的四合一气体检测仪基本都比较智能化了，仪器设备通常都会自带声光报警功能，可以独立单机(单点)安装使用，一旦监测气体浓度超过设定的报警值时，内置的传感器会触发报警响声，并且还可以直接连接物联网PC/手机APP平台随时进行气体监测数据分析。

十、四合一气体检测仪安装指南

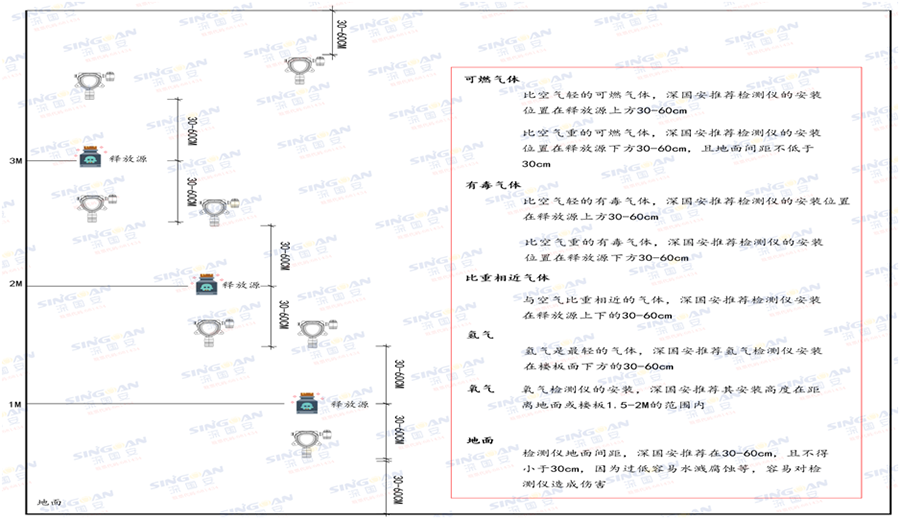

四合一气体检测仪如何去安装呢?安装多高的位置合适呢?这要根据现场环境而定，建议小伙伴可以参考SH3063-1999《石油化工企业可燃气体检测报警设计规范》规定进行操作。

1.可燃四合一气体检测仪的有效覆盖水平平面半径，室内宜为7.5m，室外宜为15m。在有效覆盖面积内，可设一台检测器。有毒气体检测器与释放源的距离，室外不宜大于2m，室内不宜大于1m。

2.在露天或半露天布置的设备区内，当检测点位于释放源的最小频率风向的上风侧时，可燃气体检测点与释放源的距离不宜大于15m，有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时，可燃气体检测点与释放源的距离不宜大于5m，有毒气体检测点与释放源的距离宜小于1m。

3.检测比空气重的可燃气体或有毒气体的气体检测仪，其安装高度应距地坪(或楼地板)0.3-0.6m。

4.检测比空气轻的可燃气体或有毒气体的检测器，其安装高度宜高出释放源0.5-2m。

注意事项：四合一气体检测仪安装完之后，一定要记得装透气防水罩和防尘罩，以免灰尘和雨水进入损坏探测器或者控制器主机的故障问题发生。

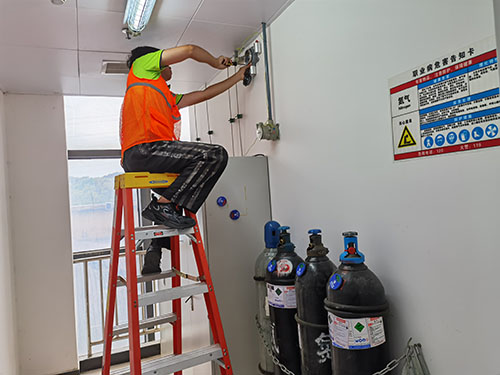

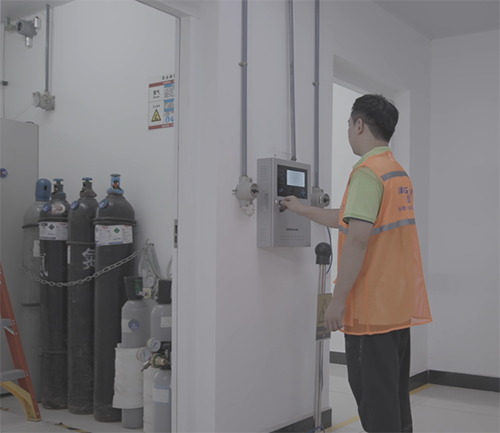

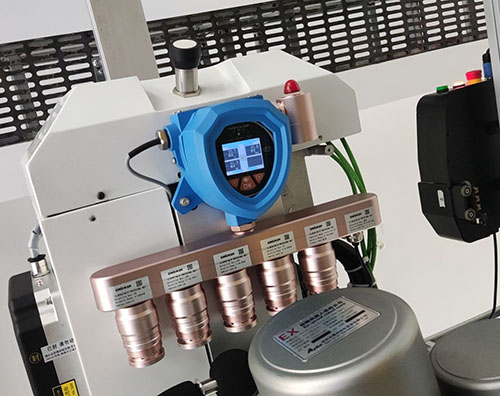

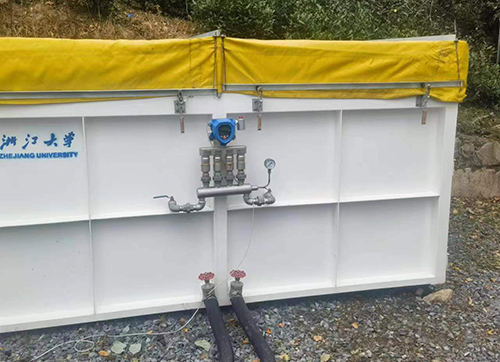

四合一气体检测仪安装现场图（参考）

十一、四合一气体检测仪校准说明

四合一气体检测仪使用过一段时间后，就容易受使用环境、传感器的损耗，可能存在的误操作或者干扰气体的影响，对气体检测仪精度会有一定的影响，为了保证气体检测仪精度及测试效果，就需要对气体检测仪进行重新的校准。因此，深国安建议四合一气体检测仪定期3-6检测仪个月进行一次标定(校准)。如不会校准，可以寄送到厂家进行年检处理，进行标定校准，从而保障其高效进行检测的功能特性。
