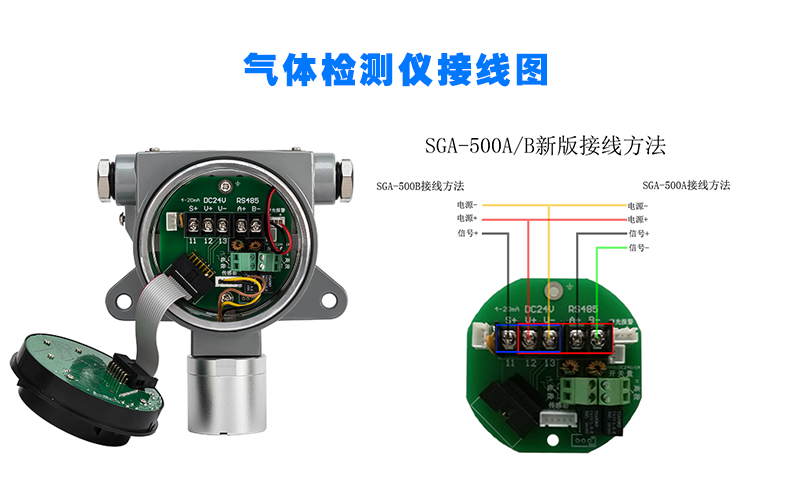

深国安百科教程：气体检测仪常见接线方式区分有RS485数字信号、4-20mA模拟信号、继电器输出及开关量输出四种常见接口的接线方法。那该如何去接线呢？首先注意气体检测仪接线前需严格遵守“断电操作”原则，确保施工安全;所有步骤均需结合检测仪说明书及现场控制系统(PLC/DCS/报警控制器)要求执行，核心目标是保证信号传输稳定、设备联动可靠。

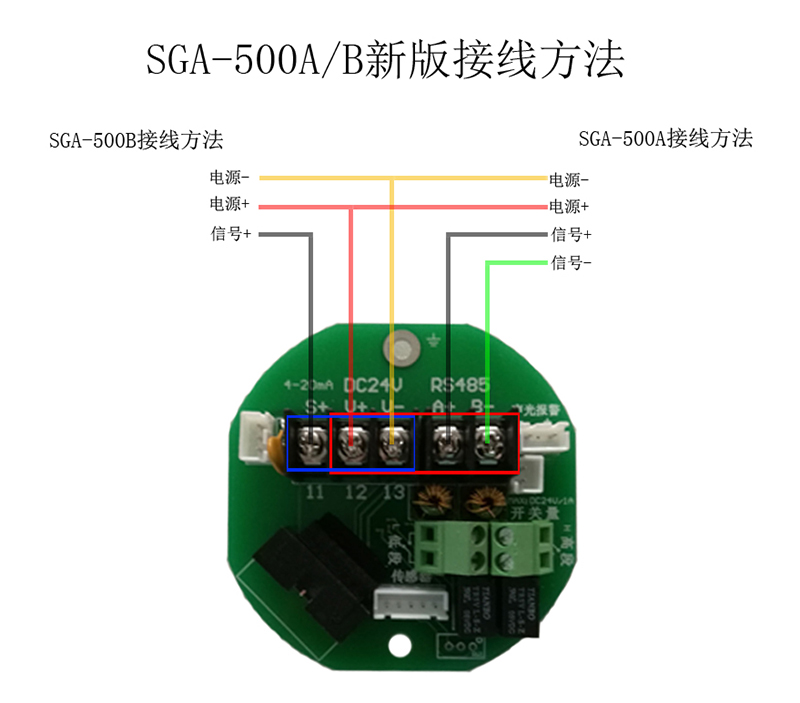

一、RS485输出接线方法

工作‌原理‌：RS485是一种串行通信接口标准，具有抗干扰能力强、传输距离远等优点，适用于多点通信。

‌接线步骤‌

‌准备工具和材料‌：准备好螺丝刀、剥线钳、四芯屏蔽电缆线(线径≥1.5mm²)。

‌了解接线端子‌：气体检测仪和控制器上一般有24V、GND、B -、A + 四个接线端子。

‌具体接线‌：使用剥线钳剥去电缆线两端的外皮，露出合适长度的导线。将红线(24V +)连接到气体检测仪和控制器的24V端子;绿线(GND)连接到GND端子;蓝线(B -)连接到B - 端子;黄线(A +)连接到A + 端子。拧紧接线端子上的螺丝，确保连接牢固。

‌多设备连接‌：在多个设备进行RS485通信时，需要确保所有设备的终端电阻设置正确，一般最后一个设备需要设置终端电阻。探头之间通过电源线对应的颜色进行连接。

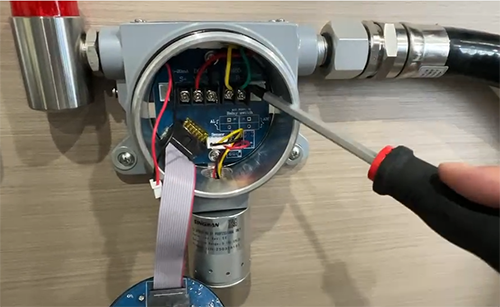

二、4-20mA输出接线方法

工作‌‌原理‌：4-20mA电流信号是一种常用的模拟信号传输方式，4mA代表检测仪测量的最低值，20mA代表最高值，S与GND端之间形成了随气体浓度大小而变化的4 - 20mA的电流信号输出，与浓度数值成正比例关系。

‌接线步骤‌

‌准备工具和材料‌：螺丝刀、剥线钳、三芯屏蔽电缆线(线径≥1.5mm²)。

‌了解接线端子‌：气体检测仪和控制器上有V、S、GND三个接线端子，其中S为单独的模拟量信号输出端4 - 20mA的正向信号端I +，GND为共用的负极端。

‌具体接线‌：用剥线钳剥去电缆线两端的外皮。将红线(24V +)连接到气体检测仪和控制器的V端子;蓝线(S)连接到S端子;黑线(GND)连接到GND端子。拧紧螺丝，确保连接稳固。

‌现场施工要求‌：现场施工应使用屏蔽线来防止线路干扰引起的电流突变，确保信号的准确性和稳定性。

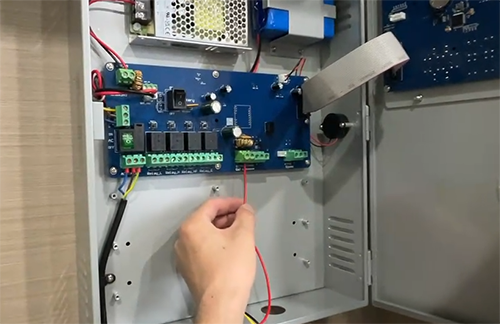

三、继电器输出接线方法

工作‌‌原理‌：继电器输出是一种开关量输出方式，通过继电器的吸合和断开来表示不同的状态，可用于控制外部设备，如报警灯、排风扇等。

‌接线步骤‌

‌准备工具和材料‌：螺丝刀、剥线钳、合适规格的电线。

‌了解接线端子‌：气体检测仪上有继电器的公共端(COM)、常开端(NO)和常闭端(NC)。

‌具体接线‌：根据实际需求进行接线。如果要将继电器输出用于控制报警灯，当气体浓度达到报警值时让报警灯亮起，可将报警灯的一端连接到电源正极，另一端连接到继电器的NO端子，同时将COM端子连接到电源负极。当气体浓度达到报警值时，继电器吸合，NO与COM导通，报警灯点亮。

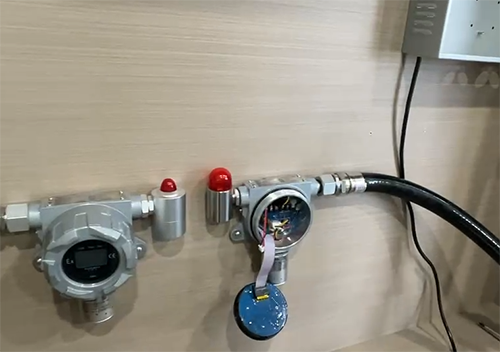

四、开关量输出接线方法

‌工作‌原理‌：开关量输出只有两种状态，即开和关，可用于简单的报警信号输出或控制其他设备。

‌接线步骤‌

‌准备工具和材料‌：螺丝刀、剥线钳、电线。

‌了解接线端子‌：气体检测仪上有开关量输出的正极(+)和负极(-)接线端子。

‌具体接线‌：将需要控制的设备(如声光报警器)的电源正极连接到开关量输出的正极端子，负极连接到负极端子。当气体检测仪检测到气体浓度达到设定值时，开关量输出闭合，设备启动。

五、气体检测仪‌接线注意事项‌

1.接线前务必仔细阅读气体检测仪的使用说明书，了解其接线要求和参数。

2.确保电源电压符合检测仪的要求，避免接错电源正负极，以免损坏设备。

3.接线完成后，仔细检查所有接线是否牢固，有无松动、短路或接错的情况。确保电线外皮没有破损，避免发生漏电事故。

4.使用万用表检测电源电压是否符合要求，然后给检测仪通电，观察检测仪的显示屏是否正常显示，报警功能是否灵敏。可以通过模拟输入信号(如使用信号发生器)来测试检测仪的信号输出是否正确。
