2026年深国安VOC气体检测仪安装规范本教程依据《石油化工可燃气体和有毒气体检测报警设计标准》(GB 50493-2019)、《固定污染源废气挥发性有机物连续在线监测系统技术要求及检测方法》(HJ-1013-2018)及2026年工业VOC监测最新增补规范。结合VOC(挥发性有机物)易挥发、密度多与空气接近或略重、易在局部积聚的特性，针对固定式、便携式(固定支架型)VOC气体检测仪，制定全流程标准化安装规范，适用于化工、涂装、印刷、制药、VOCs处理站、储罐区等各类场景，核心确保“点位精准、安装规范、调试到位、运维合规”，保障检测数据精准可靠，助力企业实现安全管控与环保验收双重达标。

一、VOC气体检测仪安装前期准备(2026年重点强调：合规适配+安全前置)

1.1 规范核对与设备检查

合规核对：确认VOC检测仪型号、检测量程、检测原理(优先选用PID光离子化原理，适配多类VOC检测，分辨率低至10ppb)符合现场需求，且具备CPA计量认证、防爆认证(防爆场景必备，如Ex d IIC T6 Gb)、环保认证等完整资质，证书在有效期内，可对接地方环保监测平台，符合2026年环保联网要求;核对设备参数与现场VOC种类匹配(如涂装车间重点检测甲苯、乙酸乙酯，需选用对应特异性传感器)。

设备检查：开箱后逐一核对检测仪主机、传感器、支架、接线盒、电缆线、校准证书等配件，无破损、无缺失;检查传感器进气口无堵塞、密封完好，主机显示屏无故障提示;用万用表检测接线端子通断，确认电路板、传感器正常;防爆型设备需额外检查防爆密封垫、防爆接线盒完好，无破损、变形。

1.2 工具与材料准备(适配2026年安装合规要求)

核心工具：十字/一字螺丝刀、防爆电钻(防爆场景必备，含匹配钻头)、剥线钳、压线钳、万用表、水平仪、卷尺、记号笔、无水乙醇(传感器清洁用)、检漏液(气路密封检测用);高空安装需准备安全带、登高梯，确保作业安全。

合规材料：专用固定支架(承载力≥设备重量3倍，户外安装需带防震胶垫)、膨胀螺栓(不锈钢材质，防腐蚀)、屏蔽电缆线(RVVSP 2×1.0mm²及以上，抗电磁干扰，2026年要求VOC检测信号传输必须使用屏蔽线)、防爆防水接头(户外/潮湿/防爆场景必备)、高温密封胶(耐高温、防腐蚀，用于缝隙密封)、接地端子(接地电阻≤4Ω，防雷抗干扰);有组织排放监测需准备聚四氟乙烯(PTFE)采样管、伴热管。

专用耗材：VOC标准气体(浓度为检测仪量程的50%-80%，如量程0-1000ppm，选用500ppm丙烷标气或对应VOC标气，带合格证书)、传感器保护罩(粉尘多场景必备)、干燥剂(站房及高湿场景用)。

1.3 现场勘察与安全防护(2026年新增：风险分级布点勘察)

现场勘察：明确VOC泄漏风险点(储罐接口、反应釜、管道接头、涂装喷枪、废气排放口等)，按风险分级布点：① 高风险区(泄漏源周边)：距泄漏源水平距离≤3米;② 中风险区(扩散区域)：车间每50-100㎡布1台，走廊每10-15米布1台;③ 低风险区(厂界、办公区周边)：按HJ 1012-2018规范布点;结合VOC密度调整安装高度：密度与空气接近的(甲苯、乙酸乙酯)，安装高度距地面1.0-1.5米(呼吸带高度);密度略重于空气的(苯、氯仿)，在泄漏源下方0.5-1.0米及低洼处、地沟上方30-50cm额外布点;避开强电磁干扰源(变频器、高压电缆)、振动设备(风机、压缩机)，距离不小于1.5米，预留≥0.8米检修通道。

安全防护：安装前切断现场相关电源(防爆场景需执行停电、验电、接地流程)，关闭VOC储存、输送阀门;作业人员佩戴安全帽、防护手套、防护口罩，高空作业(超过1.8米)系安全带，多人配合作业、专人监护;进入密闭空间(电缆沟、地下室)勘察前，提前通风30分钟以上，携带便携式VOC检测仪确认无VOC积聚后再进入。

二、VOC气体检测仪安装步骤(标准化操作，2026年重点规范布点与接线)

步骤1：点位定位与标记(合规核心，直接影响检测精度)

根据现场勘察结果，结合2026年VOC监测规范，精准定位安装点位，做好标记，重点遵循以下要求：

有组织排放(废气管道、烟囱)：采样点位于管道紊流段下游，距弯头、阀门等扰流部件≥8倍管径(水平管道)或≥2倍管径(垂直管道);探头插入深度为管道直径1/3处，倾斜角≤30°，避免冷凝液倒灌;管道上焊接DN50 PN0.6法兰，法兰端上倾5°，减少冷凝水进入采样气路。

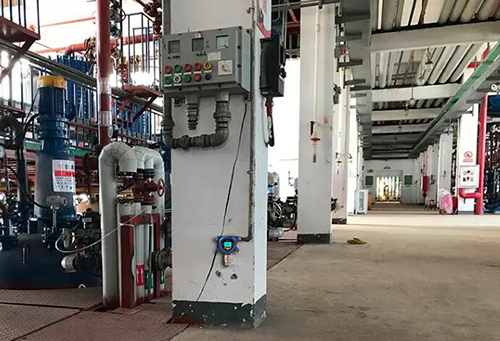

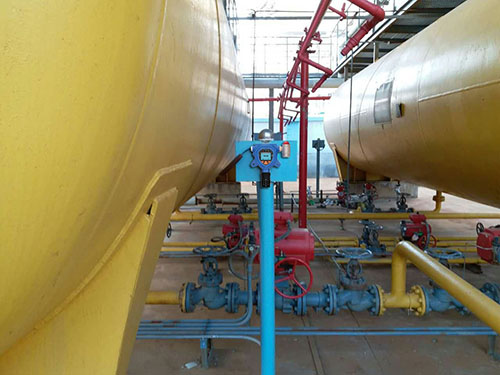

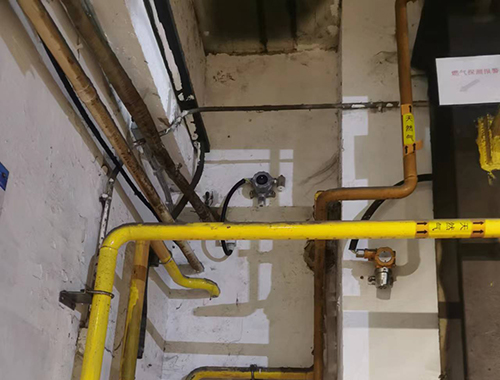

无组织排放(车间、储罐区)：车间内按“对角线+中心点”布设，高度距地面1.5米;储罐区在储罐顶部呼吸阀、底部阀门周边≤3米处各布1台，低洼处增设点位;厂界监测点位于下风向厂区边界，距污染源最近生产设施≤50米。

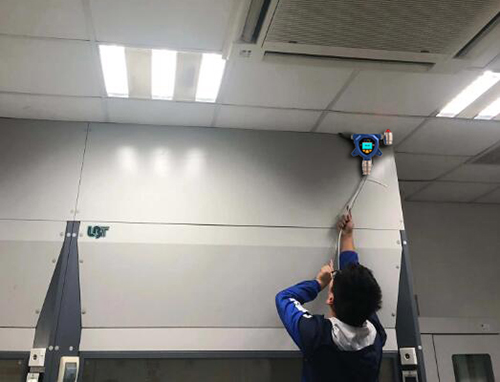

特殊场景：高湿/高尘场景(涂装车间、污水处理厂)，安装位置高于地面1米以上，避开地面水汽、粉尘积聚处;户外场景，避开阳光直射、雨水直接冲刷处，加装防雨防晒罩;实验室场景，远离通风橱出风口，避免气流干扰。

定位后用记号笔标记支架安装孔位置，用水平仪校准，确保支架安装后平整、牢固，无歪斜(歪斜会影响传感器进气，导致检测误差)。

步骤2：支架安装(兼顾牢固性与合规性)

钻孔操作：根据支架安装孔尺寸，用电钻在标记位置钻孔，钻孔深度与膨胀螺栓长度匹配(比螺栓长5-10mm);高湿、腐蚀性场景，钻孔后清理孔内积水、灰尘，避免膨胀螺栓生锈松动;防爆场景，钻孔需避开易燃易爆介质管道、设备。

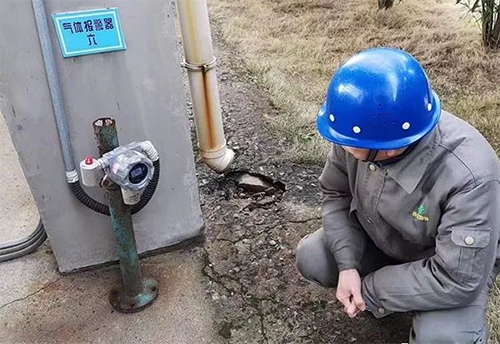

支架固定：将膨胀螺栓插入钻孔，拧紧螺母固定支架，用手晃动支架无明显位移即为合格;墙面安装支架需与墙面垂直，地面/平台安装需与地面平行;户外安装需增设防风拉索，高振动场景加装防震胶垫;防爆场景，支架采用防爆材质，与现场防爆接地网连接。

特殊处理：支架与墙面/地面、设备连接处涂抹防腐蚀密封胶，增强防水、防腐蚀性能;有组织排放监测的采样支架，需固定牢固，避免管道振动带动支架晃动，影响采样精度。

步骤3：检测仪固定与气路、接线安装(2026年重点规范抗干扰与密封)

3.1 检测仪固定

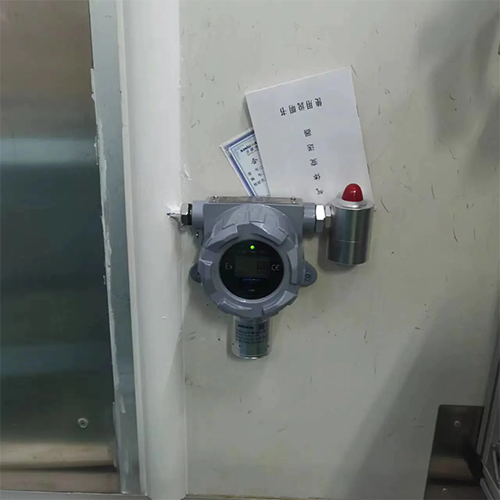

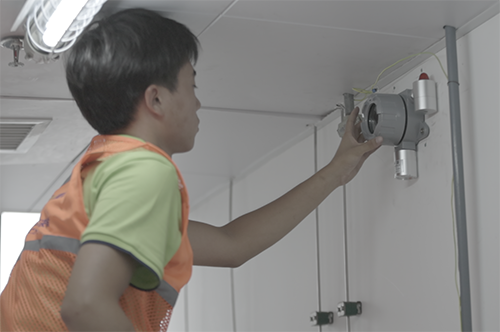

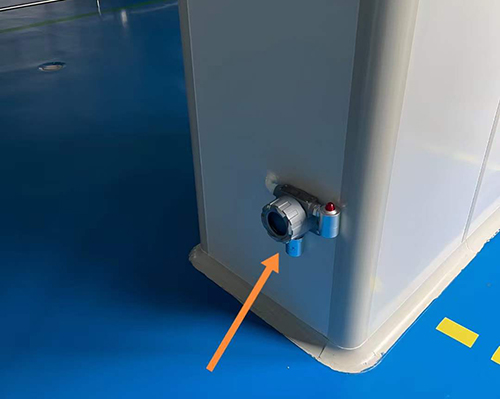

将VOC检测仪对准支架固定孔，用不锈钢螺丝拧紧固定，确保机身牢固、无晃动;固定后再次用水平仪校准，传感器进气口朝向泄漏源方向，无遮挡、无杂物;粉尘多、高湿场景，为传感器加装保护罩(不影响气体流通);有组织排放监测的采样探头，与采样管连接牢固，采样管选用聚四氟乙烯管，长度控制在5米内，减少监测滞后。

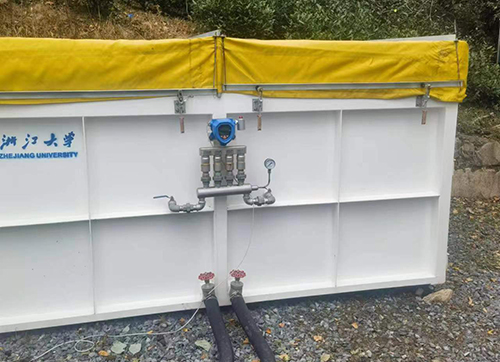

3.2 气路安装(仅适用于泵吸式、有组织排放检测仪)

2026年规范要求：气路连接必须密封严密，避免漏气导致检测误差，具体操作如下：

采样管连接：将聚四氟乙烯采样管一端连接检测仪采样接口，另一端连接采样探头，连接处用双卡箍锁紧，涂抹密封胶增强密封性;伴热采样管需正确连接加热带供电，确保管内温度稳定，防止VOC冷凝。

气密性检测：用管帽堵塞排气口，将400-500ml/min的洁净空气源与采样管对接，在管路接口处涂抹检漏液，若无气泡产生、流量计示数稳定为0，说明气密性完好;若有泄漏，及时排查接头处，重新密封。

反吹气路连接(按需)：配备反吹功能的采样探头，将反吹气源用聚四氟乙烯管连接到探头反吹接口，确保反吹气源压力在0.4-0.7Mpa。

3.3 接线安装(核心防干扰，2026年严禁违规接线)

接线前再次确认现场电源完全切断，核对检测仪接线端子标识(电源端子、信号端子、报警端子、接地端子)，严格按说明书接线图操作，重点做好抗电磁干扰处理，具体步骤：

电缆线处理：用剥线钳剥去屏蔽电缆线两端外皮(长度5-8mm)，避免损伤线芯;剥离屏蔽层(长度10mm)，屏蔽层单独接入接地端子，做好接地处理(接地电阻≤4Ω)，严禁双端接地(会产生干扰);电缆线按“横平竖直”原则整理，弯曲半径≥10cm，避免拉扯、弯折。

对应接线：① 电源端子：区分正负极(多为DC24V，部分为AC220V)，严格对应，不可接反，防爆场景需采用独立供电回路;② 信号端子：用于数据传输至中控系统或环保平台(4-20mA、RS485信号)，接线牢固，信号电缆与动力电缆分开敷设，间距≥0.5米，避免交叉干扰;③ 报警端子：连接声光报警器、联动设备(排风扇、电磁阀)，确保报警信号正常传输;④ 接地端子：仅接入屏蔽层和接地导线，不可接入其他线芯。

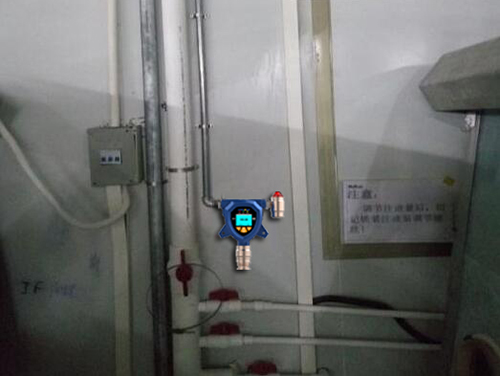

密封与固定：接线完成后，用压线钳压紧端子，避免虚接;接线处用绝缘胶带缠绕，做好绝缘处理;防爆、潮湿场景，电缆线通过防爆防水接头接入检测仪，拧紧接头并涂抹密封胶，防止雨水、湿气进入;户外安装需做电缆滴水弯，避免雨水顺电缆流入接线盒;用线卡固定电缆线，避免悬空拉扯。

2026年安装红线：1. 严禁使用非屏蔽电缆线，未做好接地处理，会导致信号失真、数据漂移，无法通过环保验收;2. 防爆场景严禁擅自更改接线方式、使用非防爆接线配件，违反防爆规范会面临安全处罚;3. 有组织排放监测的信号线缆，需单独敷设，避免与采样管、伴热管缠绕。

三、VOC气体检测仪调试与校准(2026年新增：环保联网调试，必做步骤)

安装完成后，必须按规范完成调试校准，确保检测精度、报警功能、联网功能达标，方可投入使用，全程遵循2026年VOC监测校准规范：

3.1 通电自检

接通电源，打开检测仪开关，进入自检模式(持续30-60秒)，观察显示屏、指示灯状态：无故障代码、指示灯正常闪烁，自检完成后显示当前环境VOC浓度(接近0ppm)，说明设备通电正常;若出现故障提示，立即断电，排查接线、传感器是否正常。

3.2 零点与量程校准(核心，确保数据精准)

零点校准：将检测仪置于无VOC的洁净环境中(或通入零点气体)，等待5-10分钟，让传感器稳定，按说明书操作进入零点校准模式，确认零点校准值(0ppm)，完成校准;校准后数值稳定在0±1ppm范围内即为合格。

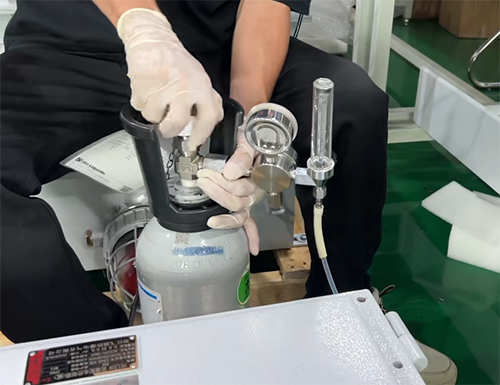

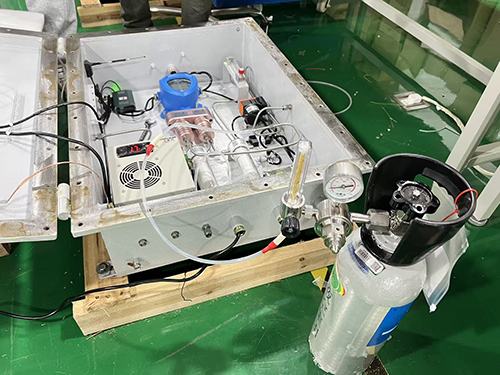

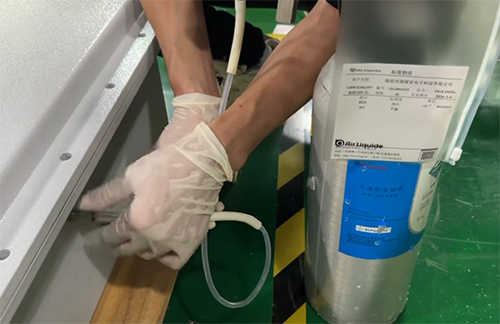

量程校准：将VOC标准气体通过校准导管连接至检测仪进气口，缓慢通入标准气体(流量500-1000mL/min)，通入3-5分钟，待数值稳定后，进入量程校准模式，输入标准气体实际浓度，确认完成校准;校准后通入标准气体，示值误差≤±2%FS即为合格，偏差过大需重复校准1-2次;校准数据需详细记录，用于环保验收与溯源。

3.3 报警与联动调试

报警阈值设定：按GB 50493-2019及现场安全规范，设定两级报警阈值(低报、高报)，阈值设定后保存，确保断电后不丢失;2026年要求，报警阈值需与企业安全管理制度、环保管控要求一致，可同步上传至中控系统与环保平台。

报警测试：通入少量VOC标准气体(接近低报、高报阈值)，观察检测仪是否及时发出声光报警(声级≥90dB)，显示屏是否显示报警信息、泄漏点位;报警响应时间≤10秒，无延迟、无误报即为合格。

联动测试：若连接排风扇、电磁阀、应急通风机等设备，测试联动功能：低报时启动排风扇，高报时启动应急通风机、切断VOC输送阀门，联动响应及时、无故障;有组织排放监测系统，需测试与预处理系统的联动协调性。

3.4 环保联网调试(2026年新增，必做)

将检测仪接入企业中控系统与地方环保监测平台，调试数据传输功能：确保实时浓度、报警信息、校准记录、设备工况等数据能正常上传，无信号中断、数据失真;数据传输符合HJ/T212-2005标准，可实现数据查询、导出、溯源，满足环保部门线上监管要求。

四、VOC气体检测仪安装验收(2026年规范要求：全程留痕，可追溯)

1.安装、调试完成后，按以下标准验收，验收合格后方可投入使用，验收记录需完整存档，用于环保、安监部门专项检查：

2.外观验收：检测仪固定牢固、无歪斜，传感器进气口无遮挡、无堵塞;支架、螺丝无生锈、腐蚀;接线规范、绝缘良好，密封严密(防爆、潮湿场景无松动、无渗漏);电缆线整理整齐，无破损、拉扯痕迹;有组织排放监测的采样管、伴热管安装规范，气密性良好。

3.功能验收：通电自检正常，零点、量程校准合格;报警功能、联动功能、联网功能正常;检测精度、响应时间符合规范要求;接地电阻≤4Ω，抗电磁干扰能力达标(通入标准气体，数值稳定无漂移)。

4.合规验收：设备资质齐全(防爆、计量、环保认证)，安装点位、高度、间距符合2026年VOC监测规范;校准记录、调试记录、气密性检测记录完整;数据传输至环保平台正常，可实现线上监管;防爆场景需由第三方机构出具防爆安装合格证书。

5.资料归档：将安装合同、设备资质证书、校准报告、安装调试记录、验收记录、点位布置图等整理归档，建立完整的安装档案，存档期限不少于3年，满足合规溯源要求。

五、VOC气体检测仪注意事项(红线条款，严禁触碰)

安全禁忌：1. 安装、接线、调试全程严禁带电作业，防爆场景严格执行停电、验电、接地流程，防止触电、爆炸隐患;2. 严禁在VOC积聚区域(密闭空间、低洼处)擅自动火、使用非防爆工具，作业前必须检测VOC浓度;3. 高空作业必须系安全带，严禁单人作业，下方禁止人员停留;4. 校准过程中，VOC标准气体需规范操作，避免泄漏，操作人员佩戴防护用品，防止吸入。

安装禁忌：1. 严禁将检测仪安装在强电磁干扰、振动、阳光直射、雨水冲刷处，避免数据失真、设备损坏;2. 严禁使用非屏蔽电缆线、非防爆配件(防爆场景)，严禁未做好接地处理就通电使用;3. 有组织排放监测，严禁将采样点布置在管道弯头、阀门等扰流部件附近，严禁采样管漏气、过长;4. 严禁擅自更改检测仪结构、接线方式，严禁遮挡传感器进气口;5. 严禁违规布点，如高风险区未加密点位、低洼积聚区未增设点位，避免漏检。

人员要求：安装作业人员需具备相关专业资质，熟悉2026年VOC监测规范、设备工作原理及防爆、环保要求;校准、联网调试需由专业技术人员操作，严禁非专业人员擅自操作。

其他注意：1. 安装过程中，避免检测仪受到碰撞、摔落，防止传感器、电路板损坏;2. 户外、高湿、腐蚀场景，安装后需每周检查密封情况，及时处理隐患;3. 检测仪不可随意挪动、拆卸，若需调整点位，需先断电、拆线，重新安装后必须重新校准、联网调试。

六、VOC气体检测仪日常维护(2026年新增：常态化校准与联网维护)

定期校准：按2026年规范要求，每3个月进行1次零点、量程校准，每年进行1次全面校准，校准后及时更新校准记录并上传至环保平台;标准气体需定期更换，确保在有效期内。

日常维护：每日检查检测仪运行状态、数据传输情况;每周清洁传感器进气口、保护罩，清理杂物;每月检查接线、密封、支架牢固性，测试报警与联动功能;高湿、粉尘场景，每月检查气密性、更换干燥剂。

故障处置：若检测仪出现数据漂移、无响应、报警异常、联网失败等故障，立即断电，排查接线、传感器、气路等问题，无法排查的联系厂家技术人员维修;故障处置记录完整存档，故障期间需启用备用设备，确保监测不中断。

总结：

2026年VOC气体检测仪安装核心是“合规布点、规范安装、精准校准、联网可溯”，严格遵循本教程及相关国标、行业规范，结合现场实际场景调整，可确保检测数据精准可靠，满足企业安全管控与环保验收需求。若为极端环境、大型VOCs处理站等复杂场景，建议提前联系厂家进行现场勘察，制定专属安装方案，避免违规安装导致的安全隐患与环保处罚。
