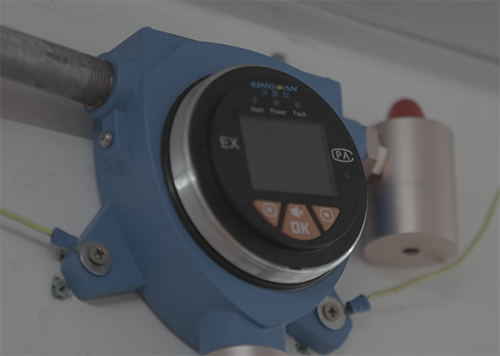

壁挂式红外气体检测仪(探测器)常用的接线方法区分有4-20mA模拟量、RS485数字通讯和继电器开关量三种输出方式，可用于实现数据远程传输、系统对接及联动控制。以下深国安给大家分享壁挂式红外气体检测仪各种接线方法教程指导，希望对大家有所帮助。

一、壁挂式红外气体检测仪接线前准备工作

断电操作：所有接线必须在现场电源断开情况下进行，严防触电或损坏设备板卡。

线材规格：

电源线：建议使用 ≥1.5mm² 铜芯线，保障供电稳定。

信号 / 通讯线：统一采用 RVVP 2 芯 / 4 芯屏蔽电缆(线径≥1.0mm²)，屏蔽层需单端接地，有效抗电磁干扰。

继电器线：RVVP 4 芯线，用于控制外部设备(如风机、电磁阀)。

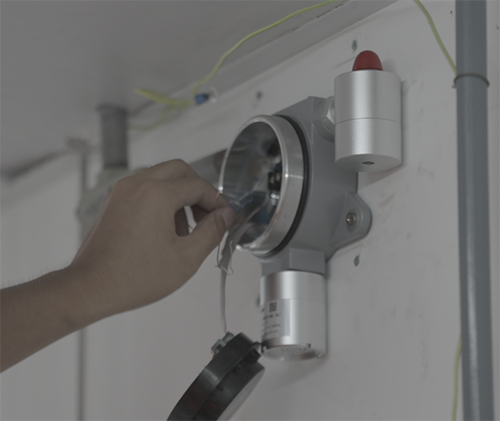

端子核对：打开仪器顶盖，对照说明书确认所有端子标识(如 +24V、GND、4-20mA、A、B、K1、K2 等)。

二、壁挂式红外气体检测仪接线方法

1.壁挂式红外气体检测仪4-20mA 模拟量接线

用于直接传输浓度数值给 PLC、数显表或无总线的旧系统。

接线逻辑：三线制接线方式。

电源正极：芯线接入仪器 +24V 端子。

电源负极：芯线接入仪器 GND 端子。

信号输出：芯线接入仪器 4-20mA 或 MA 端子。

对接规则：信号端仅需连接接收设备的 AI 输入端口。

2.壁挂式红外气体检测仪RS485通讯接线(远程监控)

用于连接上位机、SCADA 系统或工厂 MES，实现参数配置、数据实时读取。

接线逻辑：A 接 A，B 接 B，反接无法通讯。

通讯正：芯线接入仪器 A 或 DATA+ 端子。

通讯负：芯线接入仪器 B 或 DATA- 端子。

对接规则：必须对接接收设备(如 PLC、工控机)的 RS485 通讯端子(A/B)。

关键设置：接线前需统一波特率、数据位、校验位(通常为 9600/N/8/1)，需在仪器菜单中与主机保持一致。

3.壁挂式红外气体检测仪继电器输出接线(联动控制)

用于驱动外部设备，如开启排风扇、关闭电磁阀、触发声光报警器等。

接线逻辑：继电器为干接点开关(类似墙壁开关)，需外接电源。

公共端：接入仪器 COM 或 K1 端子。

常开触点：接入仪器 NO(Normally Open)端子(默认报警时导通)。

常闭触点：接入仪器 NC(Normally Closed)端子(默认报警时断开)。

负载连接：将外部设备(如继电器、接触器线圈)的电源线连接到 COM 和 NO(或 NC)两端。

4.注意事项：

继电器输出为无源触点，切勿直接接入 220V 强电火线，需通过中间继电器转换。

请在仪器设置中预设报警阈值，确保浓度超标时自动触发开关动作。

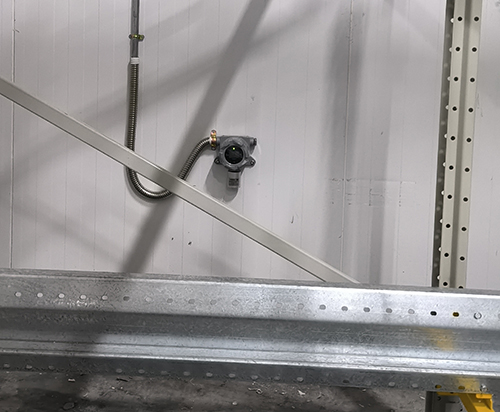

三、布线与验收要点

抗干扰：RS485 线、4-20mA 线需与强电电缆(如 380V 动力线)保持至少 20cm 距离，严禁并行敷设。

接地规范：屏蔽电缆的屏蔽层应在仪器端单端接地，另一端悬空，避免地环路干扰。

系统测试：

通电后，用万用表测量 4-20mA 信号是否随气体浓度变化正常波动。

用串口调试助手或 PLC 程序测试 RS485 通讯是否正常，能否读取数据。

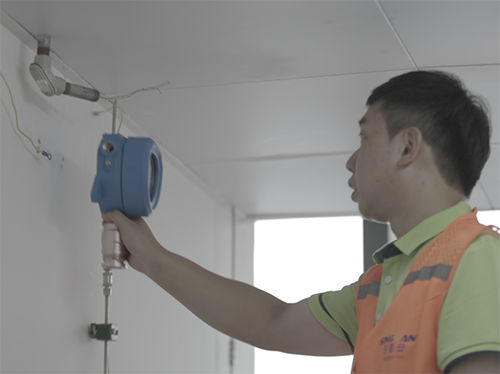

通入标气测试报警点，核实继电器触点是否正确吸合或断开。

壁挂式红外气体检测仪此接线方案严格遵循国标与工业实操规范，可直接用于现场安装指导，确保设备稳定运行与系统无缝对接。如需帮助，请咨询深国安技术专家。
