一、教程简介

固定式气体检测仪目前主流接线方式分为：两或三线制4-20mA、四线制RS485、继电器开关量、DC直流供电。那该如何去接线呢？气体检测仪正确接线是设备稳定运行、数据正常上传、避免烧机的关键，深国安本教程分享关于固定气体检测仪接线方法以及全步骤操作细节说明。

二、接线前准备与安全须知

施工前务必切断总电源，严禁带电接线;

确认供电规格：常规检测仪 DC 12V～24V 宽压供电;

准备工具：十字螺丝刀、剥线钳、绝缘胶带、屏蔽信号线;

防爆区域需严格遵循防爆规范，密封接头锁紧，禁止私改线路。

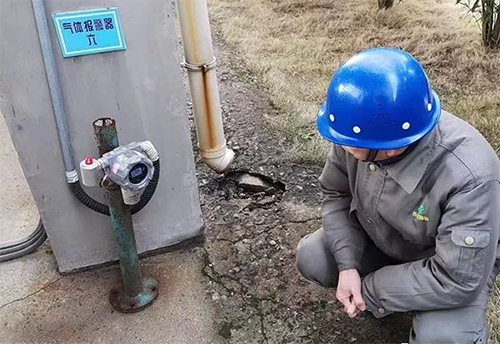

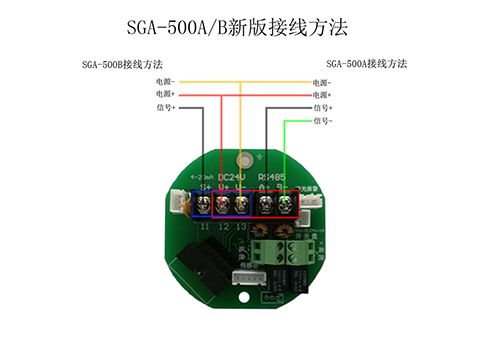

三、气体检测仪设备端子定义(通用标准)

仪器内部接线端子常规标识：

VCC / 正极：电源正极

GND / 负极：电源负极、公共地线

4-20mA+ / 4-20mA-：模拟量信号输出

A / B：RS485 通讯正负

RELAY / NO/NC：继电器报警开关量

四、气体检测仪四种常用接线方式详解

方式一：气体检测仪DC 供电单独接线(仅开机本地显示)

只接电源线，设备独立工作，就地查看浓度与报警，无外接上传。

电源线正极接入端子 VCC

电源线负极接入端子 GND

拧紧端子，合盖通电即可

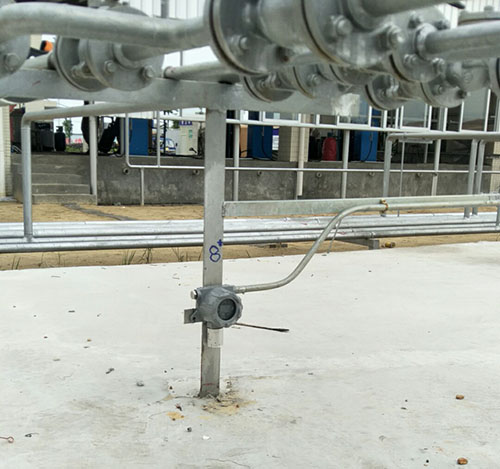

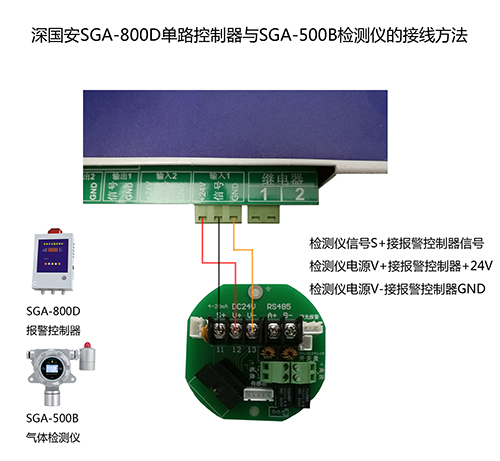

方式二：气体检测仪4-20mA 两线制模拟量接线(对接 PLC / 工控系统)

多用于传统工控、DCS 系统模拟信号采集，传输距离稳定。

电源正负极按标识接入 VCC、GND;

信号正极接采集模块 AI+，信号负极接 AI-;

建议使用屏蔽双绞线，远距离布线减少干扰;

接线完成后，后台可直接读取 0–100% LEL/ppm 对应电流数值。

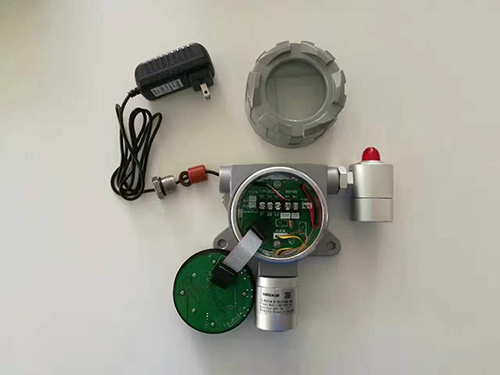

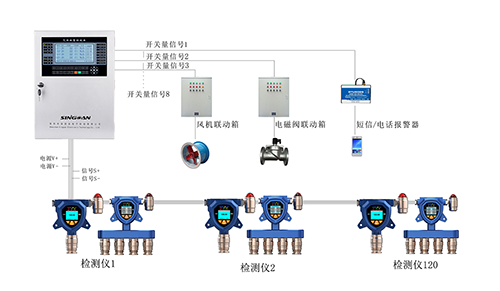

方式三：气体检测仪RS485四线制通讯接线(联网集中监控)

多用于多台设备组网、接气体报警主机、物联网平台，支持 Modbus 协议。

先接稳定 DC 供电：VCC、GND;

通讯线 A 接 A、B 接 B，正负严禁接反;

总线型布线，多台设备手拉手并联;

线路末端可加终端电阻，提升远距离通讯稳定性。

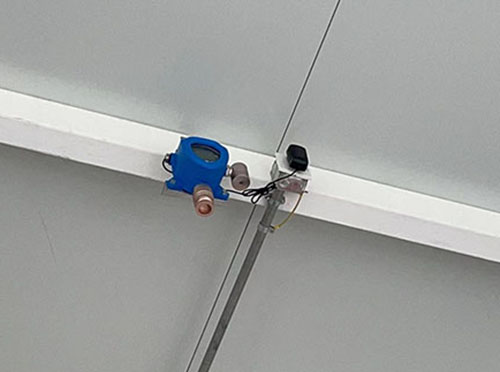

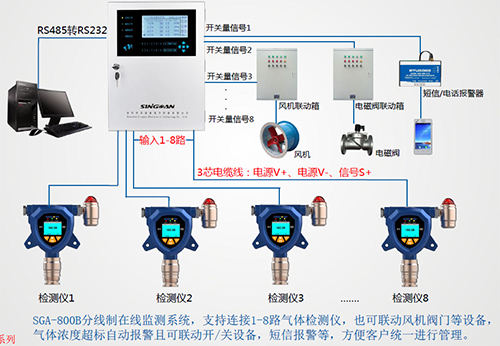

方式四：气体检测仪继电器开关量接线(外接声光报警器、排风扇)

超标自动联动外围设备，实现现场联动防控。

接入电源保证仪器正常工作;

根据需求选择 NO 常开 / NC 常闭 端子;

外接报警灯、风机等设备线路接入继电器端子;

气体浓度超标时，继电器自动闭合 / 断开，触发联动。

五、气体检测仪通用接线注意事项

线路区分强弱电，通讯信号线与动力电源线分开走线，避免干扰;

屏蔽层单端接地，禁止两端同时接地，防止环流干扰;

线芯剥线不宜过长，裸露金属不外露，防止短路;

接线完成后检查端子是否压紧，无松动、虚接;

通电前复查正负极、AB 线、信号线路，杜绝反接烧损主板;

户外、潮湿、粉尘工况，做好接线盒防水密封处理。

六、接线后调试步骤

确认线路无误后，缓慢上电;

仪器开机预热 60～120 秒，传感器自检;

查看主机 / PLC / 平台是否正常接收浓度数据;

模拟测试：标定气体触发浓度，测试报警、继电器、通讯是否正常;

数据无漂移、无断连、报警正常，即为接线完成。
