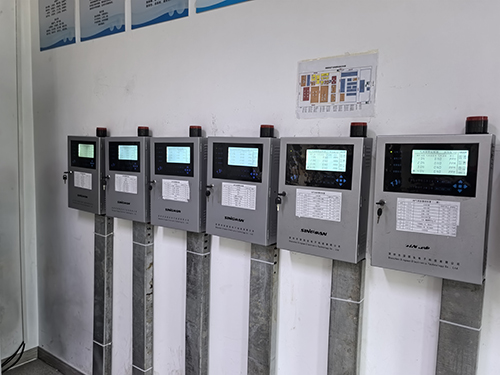

防爆型气体报警控制器的接线主要分为三大核心部分：电源接线、信号总线连接以及报警联动输出接线。防爆型气体报警控制器在开始接线前，请务必先断开总电源，严禁带电操作，否则极易烧毁设备主板。不同品牌和型号的控制器接线方式存在差异，实际操作中请严格以随附的《产品说明书》和接线图为准。以下是通用的接线步骤和图解教程。

一、防爆型气体报警控制器电源接线(为系统供电)

防爆型气体报警控制器端：通常接入 AC 220V 市电，注意区分零线和火线，确保接线牢固。

探测器端：通常使用 DC 24V 直流电源。接线时可用万用表测量极性，防止接反导致设备损坏。

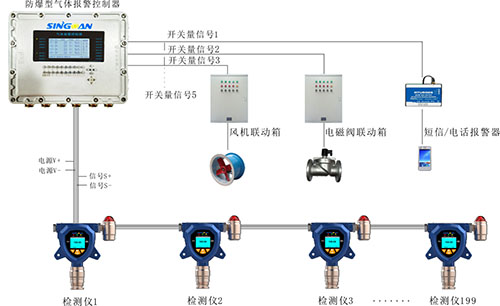

二、防爆型气体报警控制器信号总线连接(探测器与控制器通讯)

这是连接探测器(前端哨兵)与控制器(指挥中心)的“神经中枢”。

线缆选择：强烈建议使用屏蔽双绞线(如 RVVP 或 RVSP 型号)，能有效防止现场电磁干扰导致误报。

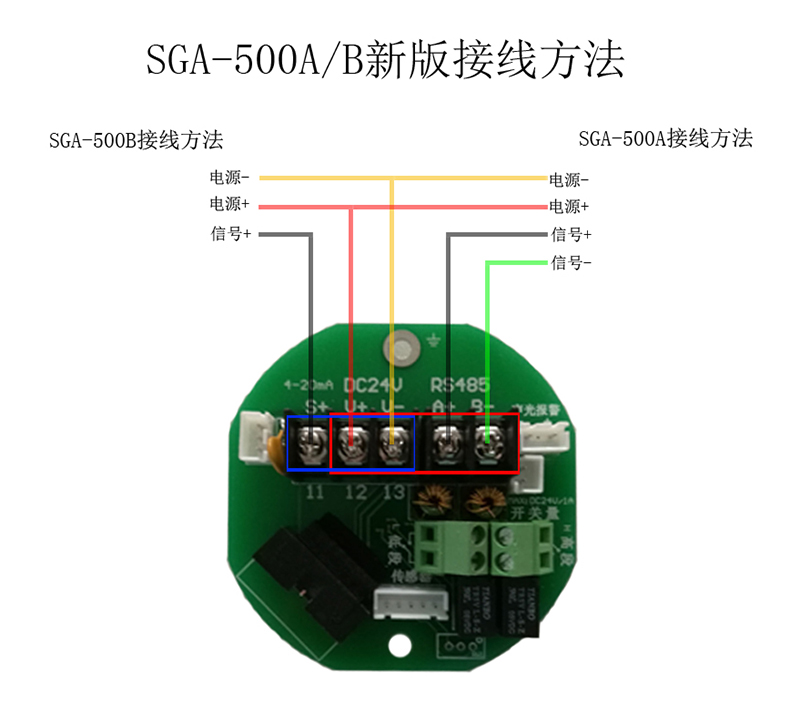

接线端子：一般连接控制器和探测器上的 A、B 端子(部分老款或特定协议可能为 T+、T-，通常不分正负)。

接地处理：线缆的屏蔽层必须进行单端接地(通常在控制器端接地)，切勿双端接地，否则会形成地环路干扰。

地址码设置：如果是多路总线制系统，接线前或接线后需要根据说明书，在探测器上设置好对应的地址码，以便控制器准确识别。

三、报警联动输出接线(触发风机、切断阀等)

当气体浓度超标时，控制器需要通过继电器输出来驱动外部设备。

接线端子：控制器背面通常配有继电器输出端子，标识为 COM(公共端)、NO(常开端)、NC(常闭端)。

联动逻辑：通常将联动设备(如防爆风机、紧急切断阀、声光报警器)串联在 COM 和 NO 端子之间。当报警触发时，继电器吸合，COM与NO导通，从而启动外部设备。

无源/有源输出：多数控制器输出为无源开关量(干接点)，联动时可能需要“跳一条线”将外部电源引入公共端(COM)，具体请参照说明书。

四、防爆场所接线特别规范

在化工厂、油漆车间等防爆区域，接线工艺直接关系到安全防爆性能：

穿管敷设：所有线缆必须穿防爆挠性连接管或镀锌钢管，严禁裸露。

密封处理：探测器与导管的进线口，必须使用防爆密封接头(葛兰头)并拧紧，必要时使用防爆胶泥封堵，防止可燃气体沿管线渗入设备内部。

线径与距离：信号线的线径与传输距离有关。距离越远，所需线径越粗(例如：300米内建议用1.5mm²，超过300米建议用2.5mm²)，以保证信号稳定。

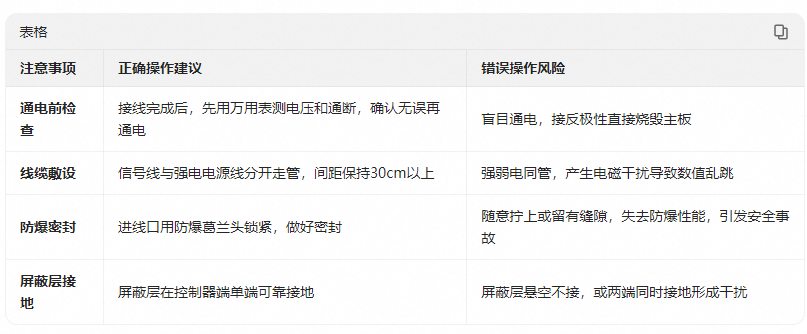

接线避坑速查表

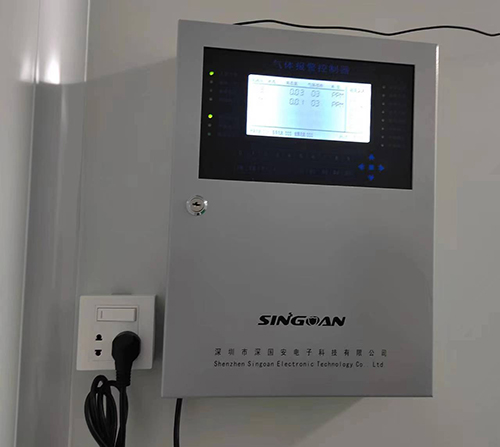

防爆型气体报警控制器接线完成后，通电观察控制器显示屏。如果显示“巡检”且工作指示灯正常闪烁，说明系统已正常启动。建议每年至少对设备进行一次专业的标定和维护，以确保其长期处于最佳工作状态。
