六氟化硫气体检测装置安装规范教程：

SF6气体密度大于空气，泄漏后易沉积于地面低处。六氟化硫气体检测装置建议安装在GIS室、配电室地面上方 0.3～0.6m 高度;避开通风口、风机直吹位置、积水区域、强电磁干扰源。另外，室内建议多点分布式布设，机柜底部、法兰接头下方为重点监测区域。安装六氟化硫气体检测装置时，必须严格遵循“低位布控、重点覆盖”的原则。以下是详细的安装规范与注意事项。

一、 安装高度与位置

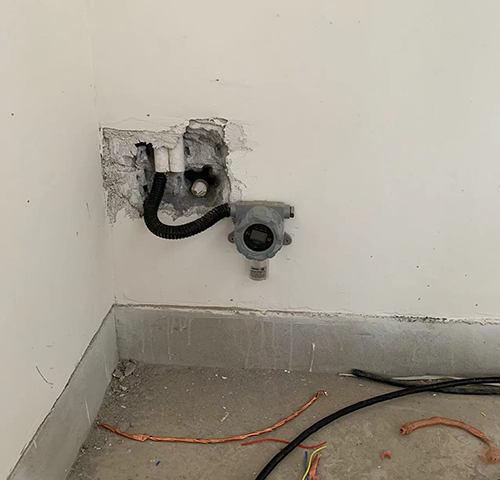

检测探六氟化硫气体检测装置头高度：检测探头应安装在距地面 30cm～60cm 的低位处(部分标准要求距地面20cm～30cm)，且传感器探头必须朝下固定，以便及时捕捉下沉积聚的气体。

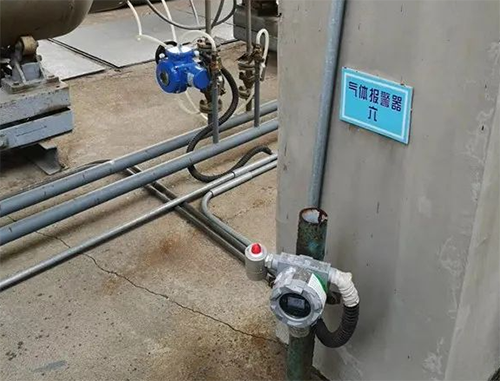

重点监测区域：优先安装在阀门、管道接口、法兰接缝、充气口、检修口等易泄漏点附近(方圆1米内)，以及GIS气室联接处下方、电缆沟和地下室等低洼处。

布点密度：在封闭式厂房或局部通风不良的室内，探测器距释放源的水平距离不宜大于2米;任意两台报警仪之间的距离不得超过4米;室内通常按每30平方米设一个检测点。

主机与辅件高度：监控主机和声光报警器建议壁挂安装在距地面1.2m～1.5m处(如入口处)，便于人员观察和操作;温湿度传感器则应安装在距地面1.5m以上的位置。

二、 六氟化硫气体检测装置安装避坑指南

避开强通风口：严禁安装在空调出风口、排风扇、房门等风量流动大的地方，以免气流稀释气体导致漏报。

避开电磁干扰：远离大功率电机、变频器、变压器等强电磁场设备，至少保持1米以上的距离，以防信号失真。

避开恶劣环境：避免安装在蒸汽、油烟、水滴多(湿度≥90%RH)的地方，以及温度低于-30℃或高于50℃的极端环境中，防止传感器受潮或失效。

三、 安装固定与接线规范

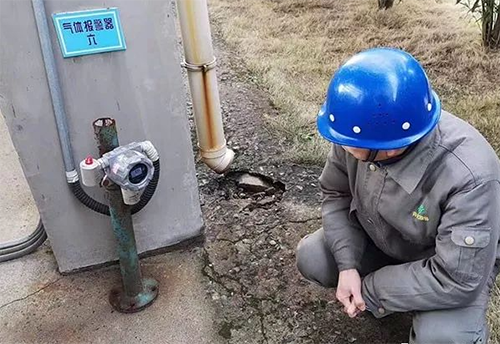

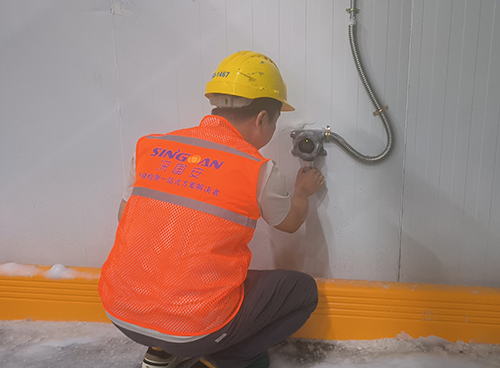

固定方式：可采用壁挂式、抱管式或支架吊装。探头固定时，锁定螺母必须完全拧紧，探头盖盖好并用螺钉固定，以达到防爆标准。设备周围需预留≥0.5m的净空和维护通道。户外安装时，探头倾斜角度需≤15°，并配备防雨罩和防水配电箱。

安全接线：必须在断电状态下进行接线，确认无误后再通电。探头与主机之间应采用RVVSP 2×1.0mm²以上的屏蔽电缆，且长度不超过100米。线缆不得与动力电缆共管，需穿防爆挠性管，接头处使用防水热缩管和绝缘胶带做双层防护。

安全接地：报警仪必须安全接地，以防静电积聚或电磁干扰。但需注意屏蔽层与控制器的接地点不得同时接地，以免形成接地回路导致误报。

四、 调试与校准

六氟化硫气体检测装置安装完成后，需进行充分的调试。电化学传感器需预热≥30分钟，红外传感器需预热≥2小时。随后在洁净空气中进行零点校准，并使用标准SF6气体进行量程校准，最后模拟泄漏测试，验证声光报警及风机联动功能是否正常。
