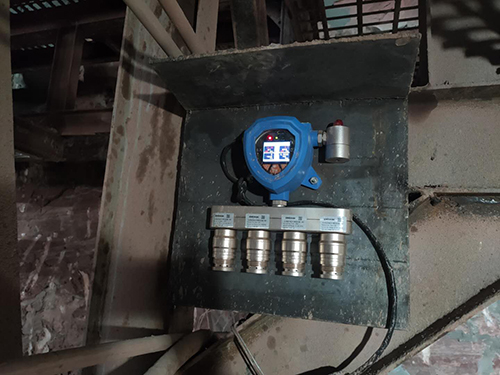

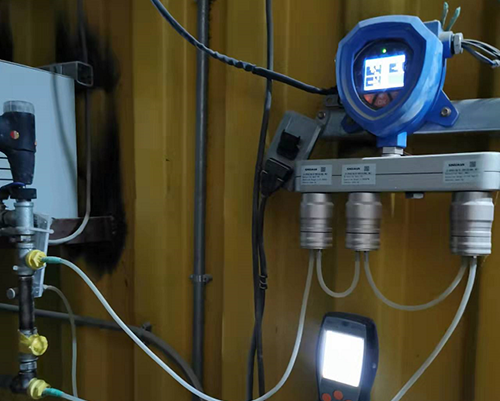

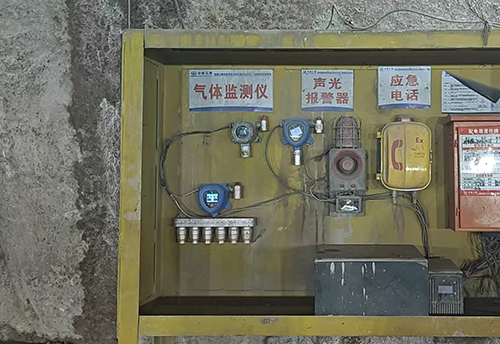

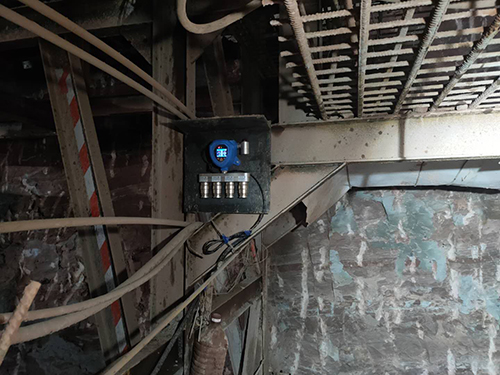

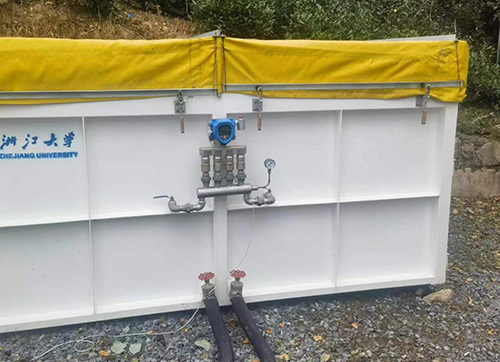

壁挂式四合一气体检测仪安装图解教程：比空气重的气体(硫化氢、丙烷、可燃气体等)：检测仪安装高度距离地面 0.3‑0.6m，气体易积聚低洼位置。比空气轻的气体(氢气、甲烷)：安装于距离顶棚 0.3‑0.6m 下方。具体详细教程如下。

一、安装前期准备

1.工具与物料准备

壁挂式四合一气体检测仪主机、安装固定支架、膨胀螺丝、扳手、十字螺丝刀、剥线钳、信号线缆、电源线缆，万用表;核对设备防爆合格证、说明书，确认设备量程、检测气体与项目需求匹配。

注意：防爆现场布线施工必须遵守防爆施工规范，严禁带电开盖作业，防爆场所线缆需选用防爆密封接头，使用隔爆挠性管。

2.点位选址要点

比空气重的气体(硫化氢、丙烷、可燃气体等)：四合一气体检测仪安装高度距离地面 0.3‑0.6m，气体易积聚低洼位置;

比空气轻的气体(氢气、甲烷)：安装于距离顶棚 0.3‑0.6m 下方;

避开强风口、风扇直吹、雨水直接淋溅、高温热源、强电磁干扰设备;

远离强腐蚀、强喷淋区域，如不可避免，增加防护挡板;

设备与释放源保持 1‑3 米合理监测距离，不要紧贴泄漏源。

二、硬件壁挂固定

将设备配套挂板贴合墙面，标记打孔点位;

冲击钻打孔，装入膨胀管，固定挂板;

将主机卡扣对准挂板扣紧，确认主机牢固无晃动，设备保持竖直安装，不可倒置、倾斜摆放。

三、接线操作(断电操作)

打开设备防爆接线腔，线缆穿过防爆格兰头接入腔体内部，拧紧格兰头做好密封。

四合一气体检测仪电源接线：接入 DC24V 直流供电，区分正负极，严禁接错，避免烧毁主板;

信号接线

四合一气体检测仪4‑20mA输出：对应接入报警控制器 / PLC 模拟量采集端子; ‑ RS485 通讯：A、B 线对应接线，多条设备并联时注意总线阻抗匹配; ‑ 继电器输出：可联动排风扇、电磁阀等外部受控设备;

四合一气体检测仪接线完成后整理腔内线束，线头无裸露，锁紧防爆腔体螺丝，保证隔爆面闭合严实，防爆密封接头锁紧到位。

四、上电调试步骤

四合一气体检测仪再次核查全部接线无误，确认接线腔完全闭合锁紧;

接通 24V 电源，设备进入开机预热自检，自检周期 60‑180 秒，期间会完成指示灯、蜂鸣器全项自检;

自检完成后进入测量界面，查看氧气、可燃气体、硫化氢、一氧化碳四项读数，正常环境下数值应处于基线范围;

联动测试：联动报警主机，核对检测仪信号能否正常上传;触发继电器，确认排风、切断阀等外设可以正常动作;

标气测试(可选，验收建议做)：使用标准气体对传感器通气测试，确认响应、报警动作正常，测试完成后待读数回落零点。

五、后期维护与注意事项

安装完成留存设备证书、接线图纸，方便项目验收归档;

禁止在通电状态拆开防爆外壳，防爆区域开盖必须断电;

定期巡检设备指示灯状态，按照规范周期进行校准;

设备传感器存在使用寿命，到期及时更换传感器模组;

做好防雨防尘，定期清理探头滤棉，滤棉堵塞会造成响应变慢。

六、常见故障排查

设备不开机：检查 24V 供电电压，查看接线端子是否松动;

无信号输出：核对通讯线 A/B 是否接反，检查线缆通断;

读数漂移大：检查滤棉是否堵塞，确认现场有无背景气体干扰。
