1. 产品详情

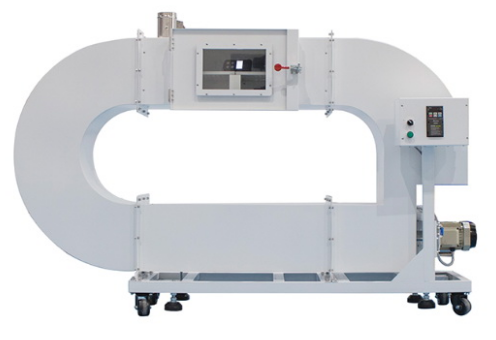

SGA-SY-HXX-A

环形试验箱

常温型

一、产品概述

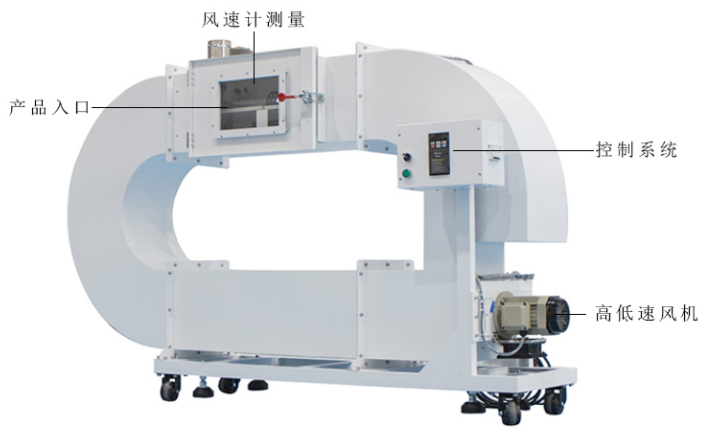

SGA-SY-HXX-A环形试验箱是专为工业及商业用途点型可燃气体探测器而设计的专用测试设备。设备严格依据GB15322-2026中规定的报警动作值试验、方位试验、报警重复性试验、恒定湿热运行试验，（另有高低温运行试验）的相关条款设计，可配合工厂自备的气体分析仪和注样仪，高效完成以上项目的相关条款测试；

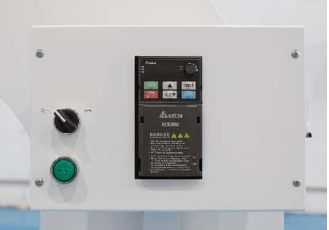

SGA-SY-HXX-A环形试验箱搭载PLC显示各种动作状态信息，可显示测试样品的工作状态。同时支持风速、气流、温湿度等核心参数的按需调节，充分匹配不同测试场所的精度要求。

注：自备气体分析仪或注样仪；内置防爆插头；使用前请把箱体接地。

可测试项目：

1.常温：报警动作值、方位试验、报警重复性试验、量程指示偏差、响应时间试验、电压波动试验、高速气流、低浓度运行试验；

2.风速0.8m/s±0.2m/s；

3.高速气流6m/s±0.2m/s；

二、基本原理

1.根据GB15322.1和15332.2要求设计；

2.方位试验： 45度/360；8个方位；

3.风速：0m/s－6.5m/s 连续可调；

4.气体：甲烷、丙烷、异丁烷、一氧化碳等多种气体；

5.测试产品：家用可燃气体探测器，工业及商业可燃气体探测器；

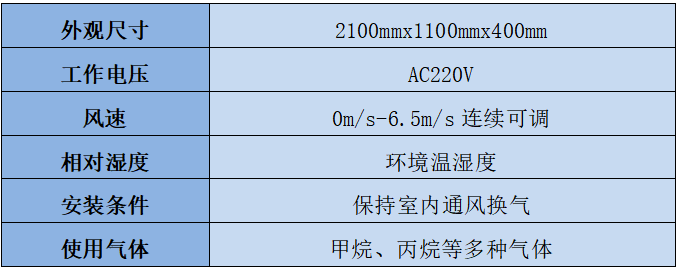

三、技术参数

四、操作说明

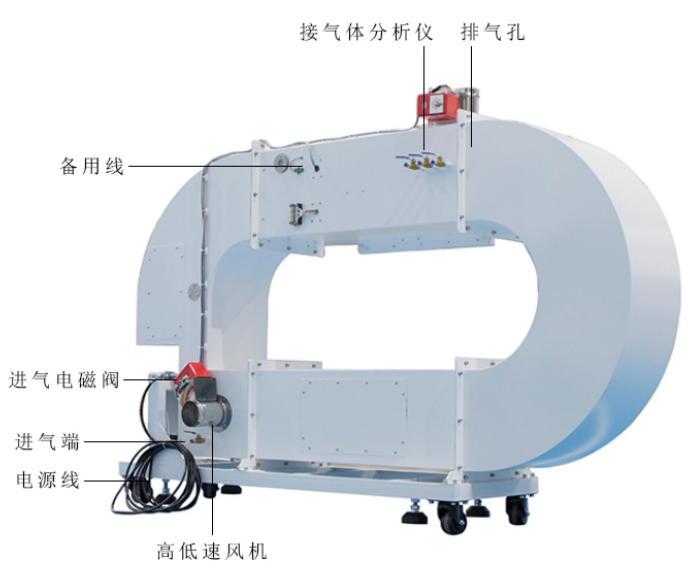

试验前准备：检查气体分析仪管路是否完好，通气是否正常，箱体做好接地；

打开柜门，放入产品，可悬挂或执架子放入产品；

打开风机，调整到需要的风速，低速：0.8m/s，高速6m/s；

在常温（20-25度）下测试完成后，拔出风速仪，不要长时间将风速计放入高低温环境，以免影响风速计不准确。拔出后将孔用堵头堵上，以免漏气，将风速仪放入下方插孔。在任何温度下，风速是不会变的，但有可能风速计会因为结晶或结水而不准确。

4.1常温测试

报警动作值/方位测试：

将试样先定位0度角，与试验箱0度角一致（调整方位）；

打开试样入口，放入试样，接通电源（内有220V防爆插座），调整好试样方位，测试方位朝向进风口一面；

按钮，开启风机；通常风速是相对稳定的，或可进行微调。

注意查看电磁阀为关闭状态；处于关闭状态；

将风速调整到0.8m/s±0.2m/s，充入相应气体（以不大于1%LEL/min）；

查看气体分析仪，达到报警阈值时停止，查看试样，是否报警；

4.2方位测试

顺时针旋转试样到测试角度，测试报警动作值，重复上述步；

4.3报警重复性试验

按上述方法重复测量同一试样的报警动作值6次

4.4量程指示偏差

按对应标准要求注入对应气体浓度，每个浓度的试验气体应至少保持60s；

4.5响应时间试验

按标准要求注入对应气体浓度，响应时间T90；将环形气箱配合气体分析仪调整到需要的气体浓度，抽出相应气体，快速充入密封袋或标气罩（可自制）；

4.6电压波动试验

外接直流稳压器（接防爆插头）或可使用环形箱备用线，在控制系统中将供电电压分别调至其额定电压的85%和115%（AC220V供电产品），按对应标准要求注入对应气体浓度；如带控制器的产品（DC24V），按设备快速接头标注，接入对应接线端子；

4.7高速气流

启动通风机，使试验箱内气流速率稳定在6m/s±0.2m/s，充入相应气体（以不大于1%LEL/min）；

4.8低浓度运行试验

启动通风机，装入试样，注入气体到标准要求值，保持4小时；

五、注意事项

1.室内可燃气体尽快排出；

2.箱体内可燃气体排空放后在放入下一组试样；

3.不要经常移动/压放重物，以免损坏；

4.本说明书以甲烷操作为基础，其他气体实验，按标准要求注入相应气体份数；

5.切勿在室内使用明火；

6.息屏时，触摸屏亮；

7.试验期间，人员请勿离开；

六、保修条款

感谢您选用本公司产品。我们将为您提供一年的免费保修服务。

下列情况我方不予免费保修：

对于超出保修期的故障维修本公司将收取相关费用。保修期内，发生下列情况我方不予免费保修：

1.未按照本说明书安装和使用而造成故障或损坏的；

2.产品安装于高温、高湿环境中的；

3.产品受到高强度撞击(如:高处跌落)的；

4.擅自拆卸、分解、改造等造成故障或损坏的；

5.用户选型不当或安装后气种变化的；

6.因自然灾害或不可抗力因素造成损坏的；

本公司保留对本说明书的最终解释权，产品改进时恕不另行通知；
