UGT-N4-CH4-L

低功耗微型红外甲烷气体传感器

产品概述

UGT-N4-CH4-L低功耗微型红外甲烷传感器采用非色散红外（NDIR）技术，运用先进的技术和元件，具有优异的性能，广泛运用于工农业检测甲烷使用。

UGT-N4-CH4-L低功耗微型红外甲烷传感器具有操作方便、寿命长、测量精准、工作可靠等优势，满足工业现场和实验室测量等不同的要求，广泛用于环境监测、气体报警器、石油石化、钢铁煤炭、科研院校、楼宇建设、通风系统、医疗卫生、地下管网等场所。

 性能特点

·-40～+55℃宽温度工作范围；

·多量程可选、全量程线性化、数字化输出；

·超低功耗，支持电池供电；

·内置/嵌入式温度和湿度补偿以及矩阵校准，以确保准确性；

·高湿度警报等异常报警输出，可靠的安全操作；

·自校准可选；

·响应速度快，无移动部件， 稳定性好，耐腐蚀；

工作原理

甲烷是由异种原子构成的分子在红外线波长区域具有吸收光谱，其吸收强度遵循郎伯—比尔定律。当对应某一气体特征吸收波长的光波通过被测气体时，其强度将明显减弱，强度衰减程度与该气体浓度有关，两者之间的关系遵守朗伯-比尔定律。

基本数学模型如下：

大部分有机和无机多原子分子气体在红外区有特定吸收波长。当红外光通过时，这些气体分子对特定波长的透过光强。可由朗伯-比尔定律表示：I＝I₀^e-kpl ，吸收光强i 可表示为：i=I₀-I= I₀ (1-e^-kpl) 。式中，I₀ 为入射光强；I 为透过光强；l 为气体介质厚度，p 为气体浓度，k 为吸收系数。

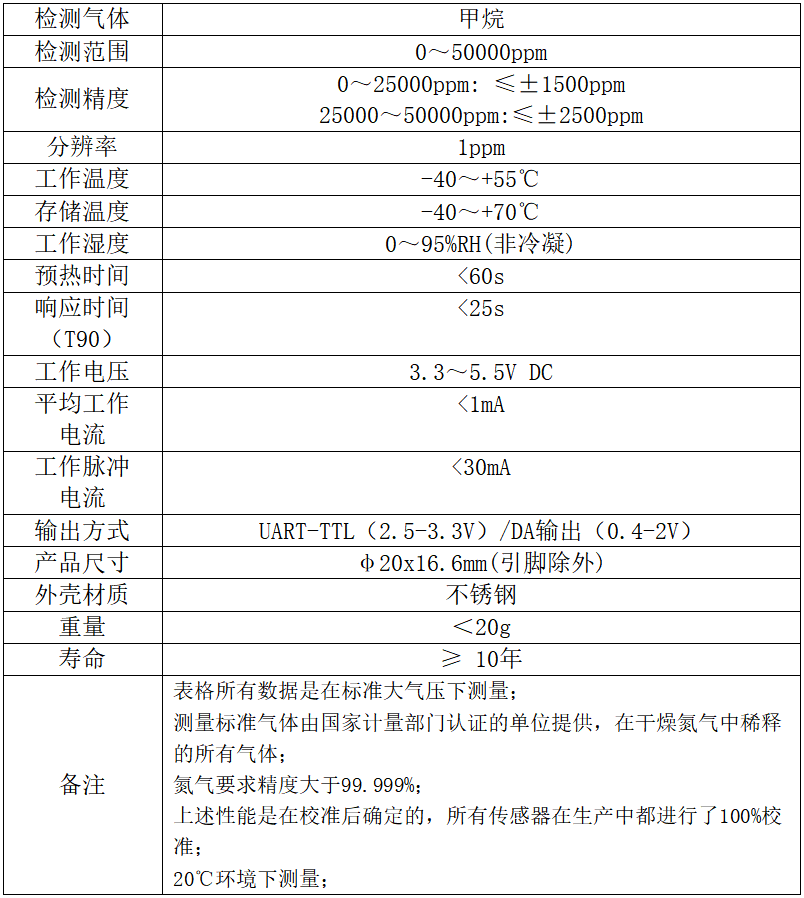

技术参数

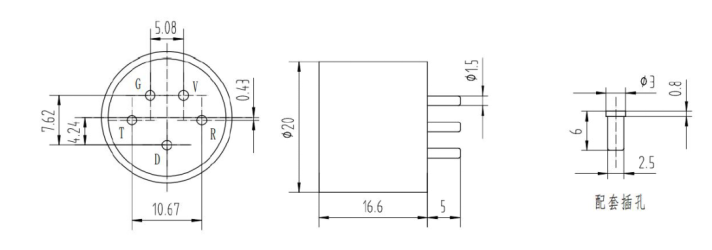

产品外观尺寸（单位：mm，公差：±0.2mm）

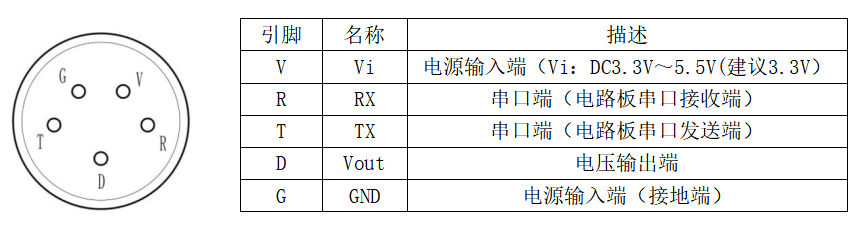

引脚定义图

典型应用电路图

应用场景1：UART串口输出

外部设备可通过UART与传感器通讯。3.3V设备（CPU）可直接与串口引脚RX和TX连接，接口电路如下，读取气体浓度数据或执行标定功能。

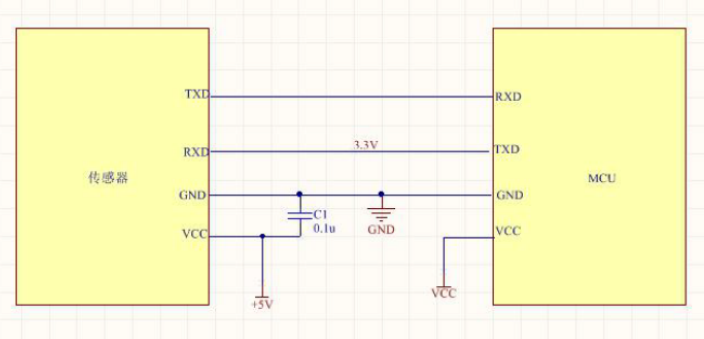

UART通讯连接电路

应用场景2： 5V-2.5V电平切换电路

传感器与5V设备连接时，需要进行电压转换，接口电路如下：

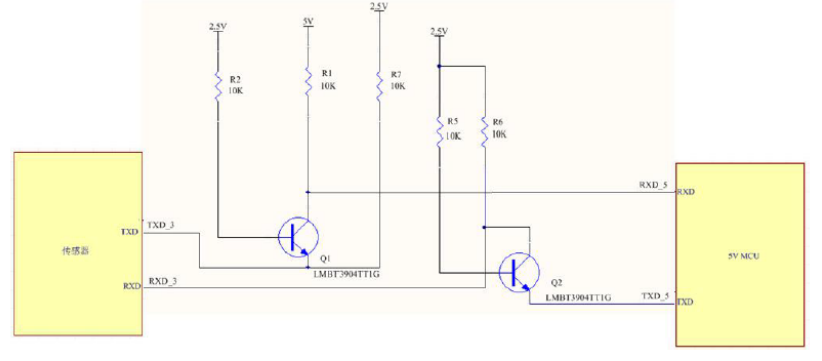

2.5V通讯电平转换成5V电平通讯电路

应用场景3：电压输出

传感器Vout 引脚输出信号为0-2.5V 直流电压，其中0.4-2.0V对应0-100%满量程气体，用户通过电压电流转换器可将该电压信号转换为工业标准的4-20mA 电流信号使用，接口电路如下：

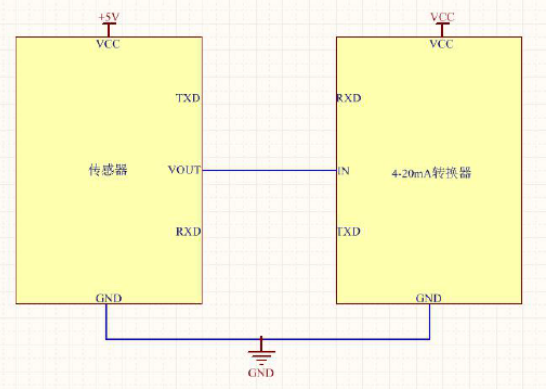

模拟信号输出接口电路

使用注意事项

1.气体传感器的工作环境：

工作温度：-40～+55℃；

工作湿度：最高为95%RH；

工作压力：80～116Kpa；

2.本产品与关联设备的连接电缆应为带绝缘护套的屏蔽电缆，其屏蔽层应接地；

3.用户不得自行更换本产品的元器件，应会同本公司技术人员共同解决运行中出现的故障，以杜绝损坏现象的发生；

4.本产品的安装、使用和维护应同时遵守产品说明书、GB3836.13-1997“爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤

矿除外）”、GB3836.16-2006“爆炸性气体环境用电气设备第16部分：电气装置的检查和维护（煤矿除外）”、和GB50257-1996“电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范”的有关规定；

5.本说明文件中包含的数据仅供参考，客户有责任进行任何必要的测试，以确保产品在特定应用中的正确使用。

6.本产品可能由客户在我公司无法控制的情况下使用，我们不能提供任何担保，以确保这些细节在任何特定应用中的准确性。

7.产品改进时，我公司保留更改和修改产品及其性能的权利，恕不另行通知。
