1.1 前言

尊敬的客户,感谢您使用深圳市深国安电子科技有限公司的产品,衷心希望我们的产品能够为您创造出更多的价值。

本手册详细地介绍了设备的性能特点和技术指标、安装使用方法以及设备的诊断和维护等内容,文中包含许多与产品相关的重要信息,为确保设备的正常、高效使用,请您务必在设备使用之前仔细阅读本手册。

严格按照本手册的说明进行操作可以保证产品使用的安全性和规范性。如果在使用过程中有任何疑问,可随时与本公司客户服务中心联系,我公司将及时由专业技术工程师为您提供服务。





2. 产品介绍

2.1 无线可燃气体检测仪产品简介

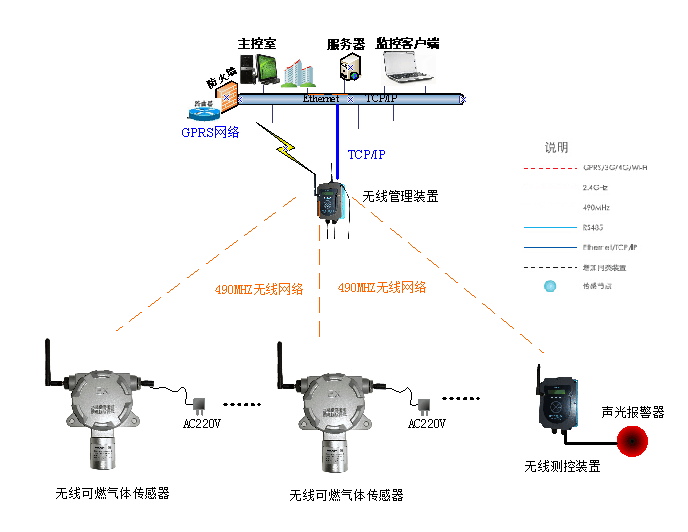

无线可燃气体检测仪使用的是490MHz全球通用频段,符合国家标准对490MHz频道无线产品的相关规定,是一款性价比和实用性都很高的无线数传产品,广泛使用在石油、化工、工厂等相关领域。

2.2 技术特点

序号

技术指标

参数

备注

1

调制方式

O-QPSK


2

工作频率

500Hz520MHz


3

发射功率

最大24dBm316mW


4

传输距离

800

无遮挡

5

接收灵敏度

-118dBm


6

发射电流

800mA


7

接收电流

110mA


8

静态电流

100mA


9

唤醒时间

10ms


10

典型传输速率

0.123kbps-250kbps


11

接口类型

RS-485


12

波特率

1200-115200bps

用户可配置

13

校验位

奇校验、偶校验、无校验

用户可配置

14

数据位

                78

用户可配置

15

停止位

12

用户可配置

16

天线接口

SMA50Ω


17

工作电压

锂亚电池3.6V

用户可选

18

功耗

1.2W


19

工作温度

-20~60


20

储存温度

-30~80


21

工作湿度

10%~90% 相对湿度,无冷凝




3 电气安装与接线

3.1 产品外观说明

下图是SGA-500D 系列无线可燃气体检测仪的外观示意图。 注明:具体产品外观,以实物为准。)






电源及通讯接口:

电源接口:3.6V锂亚电池或DC5V-2A适配器

通信接口—标准RS485口:

485-A

485-B

DC5V-

DC5V+



天线安装:



天线安装时,只需要将天线拧紧到采集器左侧上方外露的螺纹旋钮座上,天线的方向可以根据信号情况进行调整。





3.2 安装及结构说明

壁挂式安装。安装时,直接用螺丝固定在墙上即可。外形尺寸169.7mm×138mm×77mm(**)3.2 SGA-500D系列无线可燃气体检测仪安装尺寸示意图。





4. 软件配置参数及调试工具操作说明

4.1工作模式

    切换S1拔码开关,选择相应初始工作模式。(默认为正常或定时工作模式)可通过功能码有线或无线方式修改工作模式,设备不掉电,工作模式保持为修改后模式,掉电回复初始工作模式。

正常模式:拨两个开关到ON处;上电LED D1常亮,设备消耗电流45mA左右。

定时工作模式:拨一个开关到ON一个到OFF;设备唤醒状态LED D1闪烁,休眠状态LED D1灭。

休眠模式:两个开关都拨到OFF;LED D1熄灭,待机电流100uA。

4.2 功能描述

采集器支持3种工作模式:正常工作模式、定时工作模式,休眠工作模式。

正常工作模式:

数据被动上传。PC服务器通过管理器下发Modbus RTU命令读取采集器数据,设置或者读取射频模块通信参数、休眠时间、工作模式和串口通信参数。同时也可以通过串口设置、查询以上参数。

定时工作模式:

    工作方式为:“工作--休眠—工作”,如此反复进行。定时工作模式仅支持主动上传协议。不支持数据查询和参数的设置、查询。采集器每次醒来发完数据,根据管理器应答命令确认继续进入休眠或者切换到其他工作模式(需设置管理器相应的寄存器)。管理无应答时,采集器每隔4秒钟发送一次命令,最多发送10次后进入休眠。

    休眠模式:

    采集器进入低功耗模式,待机电流100uA.



4.3 通过串口设置、查询参数

拨拨码开关至正常模式.将设备通过485串口连接电脑.

    打开XL通讯调试工具,选择工具栏490-TOOL选项,在弹出窗口第一栏选择所使用串口(注意端口的选择根据个人电脑连接口而异),波特率9600,数据位:8位,校验位:无,停止位:1,点击“打开串口”按钮,如图所示


选择设备串口参数时,点击读取按钮可读出当前的波特率、数据位、停止位、校验等信息。点击设置按钮可重新设置设备的波特率、数据位、停止位、校验信息,系统自动弹出“OK”窗口。

   在设备无线参数选项中单击读取按钮,查看设备的PANID、通信本地地址、通信目标地址、信道、无线数率。点击设置按钮可重新设置设备的PAN_ID、通信本地地址、通信目标地址、信道、无线数率,系统自动弹出“ OK ”窗口。设置完成后单击保存设置按钮对当前设置进行保存,系统自动弹出 “ SET OK ” “ HELLO ”窗口。

   设备重新上电,再点击读取按钮,若读取的数值为所设定的值说明设置成功。各参数取值范围如下:

    PAN_ID :0-65535 (在同一个网络中 PAN_ID 要一致)

    信道:1-50 (在同一个网络中信道要一致)

    本地地址:1-65535 无线设备在网络中自身的地址

目标地址:1-65535 ( 点对点通信时本地地址和目标地址相互交换即可 )(注 :本地地址与目标地址不能相同,设备间本地地址也不能相同 。

    无线数率:0-6, 默认为3

    在版本查询选项中单击读取按钮,查看设备的版本号。

气体采集器版本:00050004

程序如果升级,版本号会依次递增。

4.4设备寄存器

    设备传输运用的是MODBUS协议,使用MODBUS命令来查看修改采集器寄存器参数

4.4.1  03H10H功能码

功能码

定义

操作

03H

读寄存器

读取一个或多个寄存器值

10H

写寄存器

将一个16进制数写入寄存器

4.4.2 命令举例说明

4.4.2.1. 03功能码命令格式

设备地址0x01,读取设备信息参数读写寄存器

发送命令:01 03 F2 00 00 07 36 B0 (命令为HEX格式)

01

03

F2

00

00

07

36

B0

设备地址

功能码

起始寄存器地址高8位

起始寄存器地址低8位

写入的寄存器数高8位

写入的寄存器数低8位

CRC校验的低8位

CRC校验的高8位



返回命令:01 03 0E 00 01 00 02 00 05 00 03 00 00 00 00 00 00 BC 03 (命令为HEX格式)

01

03

0E

00 01



00 02

00 05

00 03

00 00

00 00

00 00

BC

03

设备地址

功能码

返回的字节数

设备地址

正常工作模式

休眠时间5*60s

串口波特率9600

串口数据位8位

串口停止位1位

串口无校验

CRC校验



2. 10H功能码命令格式

如修改以下参数

参数

PAD_ID

本地地址

目标地址

信道

传输速率

0x0003

0x0004

0x0002

0x0018

0x0003



主机发送命令:01 10 F0 00 00 05 0A 00 03 00 04 00 02 00 18 00 03 19 4A

命令格式

01

10

F0 00

00 05

0a

00 03

命令注释

设备地址

功能码

起始寄存器

保存数据数

字节数

PAD_ID

00 04

00 02

00 18

00 03

19 4a

本地地址

目标地址

信道

传输速率

校验码














采集器返回值:01 10 F0 00 00 05 33 0A



命令格式

01

10

F0 00

00 05

33 0a

命令注释

设备地址

功能码

保存起始寄存器

保存寄存器数

校验码



5 采集数据读取

发送标准MODBUS命令03功能码读取采集数据。

当采集器工作在正常工作模式下,采集器支持modbus协议。可通过串口发送modbus命令读取采集器数据。

采集器的modbus寄存器和数据的对应关系如下。

序号

寄存器

项目

备注

2

0x0002H

气体传感器ADC采样值


3

0x0003H

电压值


0x0002H寄存器:气体传感器存储ADC采样值,实际气体值需经过公式换算。

0x0003H寄存器:返回数据转成10进制数除以10则是真实的值,单位 V。

组态软件对应地址为40003、40004,组态软件选取数据类型应为short

采集值换算方式:

发送:05 03 00 02 00 02 64 4F  (命令为HEX格式)


采集器返回命令:02 03 04 00 00 AD BC B4 06



命令格式   02       03     04      00  00    AD BC    B4 06

命令注释设备地址 功能码 数据长度   气体值   电压值  CRC校验

AIN=([(TX*2.56)/65535-0.5]/2*M)+(Mx-)

定义 :Tx为设备返回数据(转换为十进制数)

       M为气体传感器量程

       Mx-为气体传感器低量程,如气体传感器量程为0-30PPM,则

       Mx-为0




6. 注意事项

1、电源:请注意将天线尽可能的远离开关电源,因为天线发射时可能会影响开关电源的正常工作。当通讯模块发射出现故障时,检查电源电压是否受天线的干扰而突变是排除故障的方法之一。

2、天线:天线应按照收发通讯模块使用的频段来选择。在远距离使用时,应当采用定向天线或者高增益天线,架设得应尽可能的高。天线及其馈线的阻抗要与通讯模块的接口相匹配(50Ω)。如果天线阻抗不匹配,整机的效率会很低、功耗会增加,还容易损坏无线通讯模块。天线架设应注意防雷和天线的方向性,接地要良好。在多雷地区或天线安装较高时,需要安装避雷器
