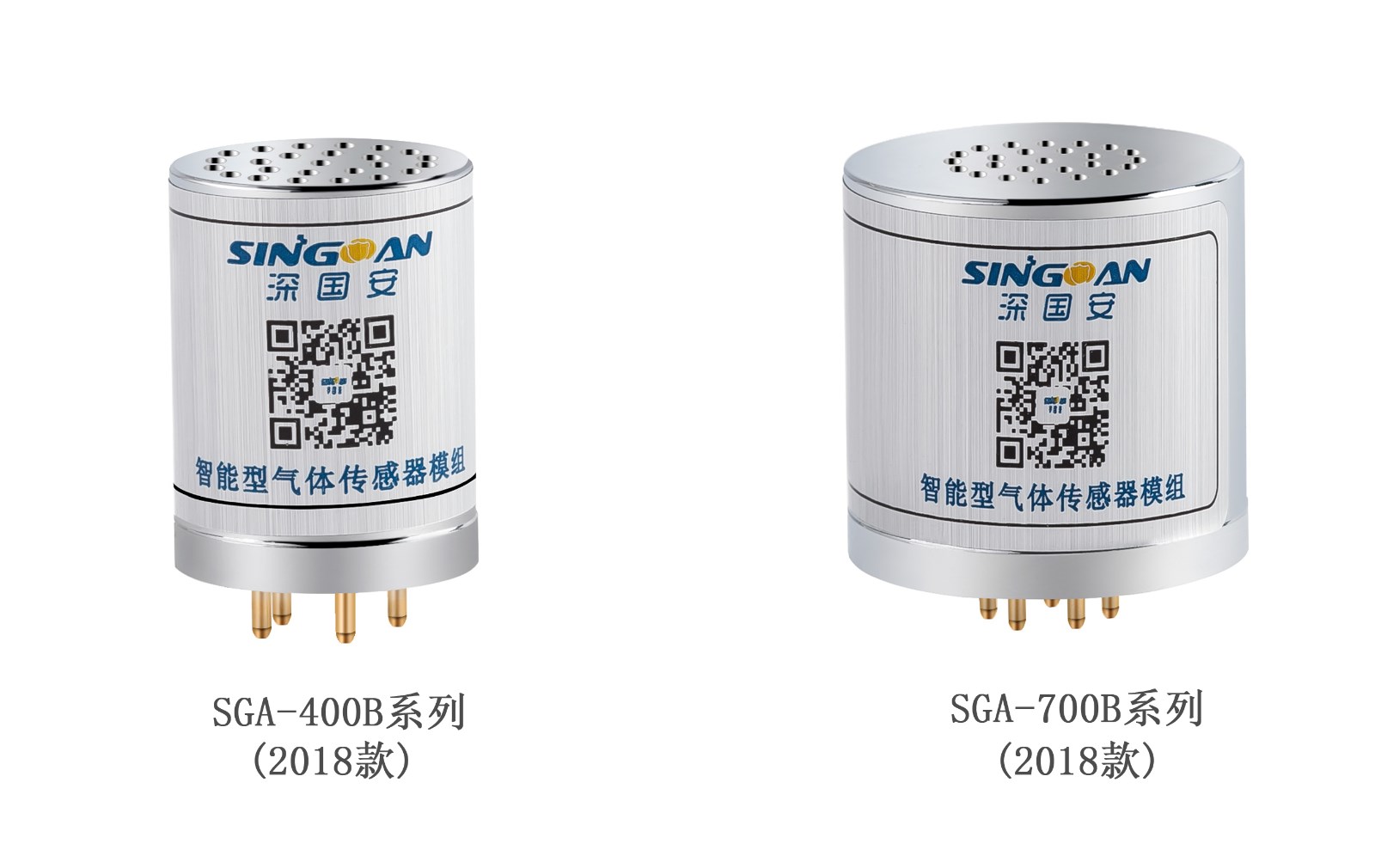

SGA-400B/700B系列

2018款智能型气体传感器模组产品介绍


一、产品简介

SGA-400B/700B系列智能型气体传感器模组是深国安电子于2018年推出的一款最新型标准化、模块化气体检测产品;主要为解决气体检测种类繁多、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题;采用我司生产的SGA-400B/700B系列智能型气体传感器后,只需开发一款产品,即可快速响应客户对不同气体种类检测的需求;且生产过程简化,无需重新标定,大幅度降低企业的研发成本、生产成本,产品品质也立即提升到国际一流水准。



按照产品尺寸和性能特点,为分开SGA-400B系列超微型气体传感器模组SGA-700B系列高精度型气体传感器模组;相较于SGA-400A/700A系列(2015款),一是气室结构做了升级,进气更加流畅,响应时间更快。二是电路和芯片重新做了优化,精度和稳定性得到了大幅度的提高。三是针脚由原来的7针变成了5针,针脚直径由1mm升级为1.5mm,针长由3.5mm升级为5.5mm,使得固定更加牢靠,更方便定位和拔插。四是高度在原有31mm的基础上再次缩小1mm,使体积与功能发挥到了极致。五是增加了腰线设计和表面处理工艺,外观更加精准、漂亮。详细参数参照以下列表;



SGA-400B/700B系列智能型气体传感器模组的检测原理为:先将国外原装进口气体传感器进行信号放大、数据处理、智能计算后,再进行全量程三点温湿度补偿。然后再用99.999%纯度的标准气体进行数据校准。因此,体积更小、价格更低、性能更加优良稳定;客户购买后,无需任何操作,无需再次标定,可直接采集处理后的标准信号(0-5V之间任意电压和TTL数字信号),上传到控制主机、PLC、DCS、DDC等系统上;方便快捷、节约成本;SGA-400B/700B系列智能型气体传感器模组凭借其良好性能和卓越技术优势,受到客户的广泛信赖和认可;产品广泛应用于科研、数据采集、气体监测、过程化控制、物联网、无人机、工业机器人、网格化大气环境监测仪、微型空气质量监测站等领域。



二、产品特点

● 可对应500种可燃、有毒和挥发性气体;

● 本质安全型电路设计,可带电热拔插操作;

● 体积小、重量轻、超智能、标准化、模块化;

兼容红外、电化学、催化、半导体、PID等不同原理传感器;
● 自带温度补偿,出厂精准标定,使用时无需再标定;

● 任何气体尺寸统一、信号统一、用法统一;

● 多种信号输出可选(0-5V电压、4-20mA模拟电流、TTL数字信号),方便客户使用;

● 免费提供测试测试软件和通讯协议,方便产品调试对接;

● 可选配专属标气罩,由扩散式气室变成泵吸式气室;

● 可选配多组信号转换板,将多个模组信号统一输出为RS485、RS232和USB数据接口;

● 只需对接一次,即可对应500多种气体检测,一劳永逸;



三、产品参数



型   号

SGA-400B

SGA-700B

上市日期

2018款

2018款

产品属性

超微型

高精度型

输出信号

5V供电:0-5V电压+   TTL串口   (默认)

5V供电:0.4-.2V电压+   TTL串口   (可选)

5V供电:0-3.3V电压+   TTL串口   (可选)

5V供电:0-1.6V电压+   TTL串口   (可选)

5V供电:0-4V电压+   TTL串口   (可选)

5V供电:0-5V电压+   TTL串口   (默认)

5V供电:0.4-.2V电压+   TTL串口   (可选)

5V供电:0-3.3V电压+   TTL串口   (可选)

5V供电:0-1.6V电压+   TTL串口   (可选)

5V供电:0-4V电压+   TTL串口   (可选)

检测气体

1000多种可燃、有毒、挥发性气体

化 学 式

依具体气体而定

检测原理

电化学、催化燃烧、红外线、PID、半导体、光学波导(依具体气体而定)

检测量程

0-1、5、10、50、100、500、1000、5000、10000(根据传感器和技术原理而定)

分 辨 率

0.001、0.01、0.1、1、2、5(根据传感器和技术原理而定)

单    位

PPM、%LEL、%VOL、mg/m3、ug/m3

设计标准

GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》
  GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》

执行标准

GB3836.1-2010《爆炸性气体环境用电气设备   第一部分:通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备   第二部分:隔爆型“d” 》

Q/SGA   01-2014《深国安电子科技有限公司企业执行标准》

数字信号格式

数据位:8             停止位:1              校验位:无

工作电压

5V±1%

功    耗

≤50mA(催化≤100mA)

工作温度

-20℃~+50℃(特殊要求请咨询)

工作湿度

≤95%RH无结露

工作压力

86~106Kpa

精   度

≤±3%

响应时间

≤30S(T90)

重 复 性

≤±2%

线性误差

≤±2%

零点漂移

≤±1%(F.S/年)

外壳材质

铝合金

表面处理

电镀

防爆等级

本质安全型

防护等级

IP55

预热时间

30S

输出接口

5PIN

波 特 率

9600

重   量

200g

设计寿命

2~5年(根据传感器而定)



四、使用注意事项

1.SGA-400B/700B系列智能型气体传感器模组设计有5只管脚,采用插拔方式安装在传感器插座上,为保证连接可靠,应当选择使用专用插孔;插孔应当按管脚对应方式布置,插孔应当垂直安装,焊接牢固;



2.根据用户的特殊要求,可以不使用管脚拔插方式,而采用外部引线方式,引线型号为ZR-BVR0.75,线长一般不超过150mm;



3.在非防爆场所,可以带电热插拔;在有防爆要求的工作现场,安装前,必须关闭传感器所连接设备的电源。

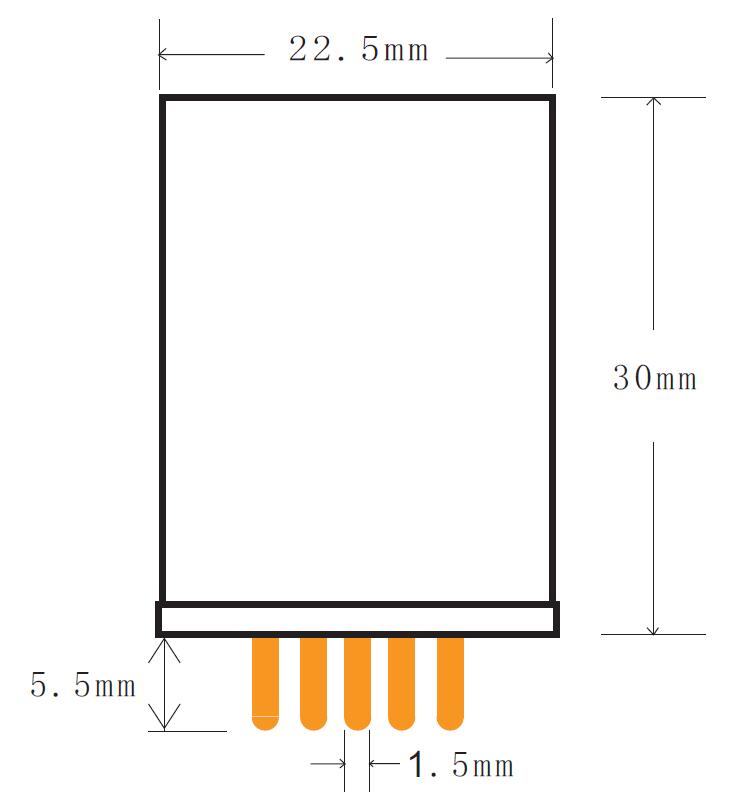

五、产品尺寸图



                            SGA-400B                                                             SGA-700B



                                  3 2018款4系尺寸图.jpg                                              4 2018款7系尺寸图.jpg

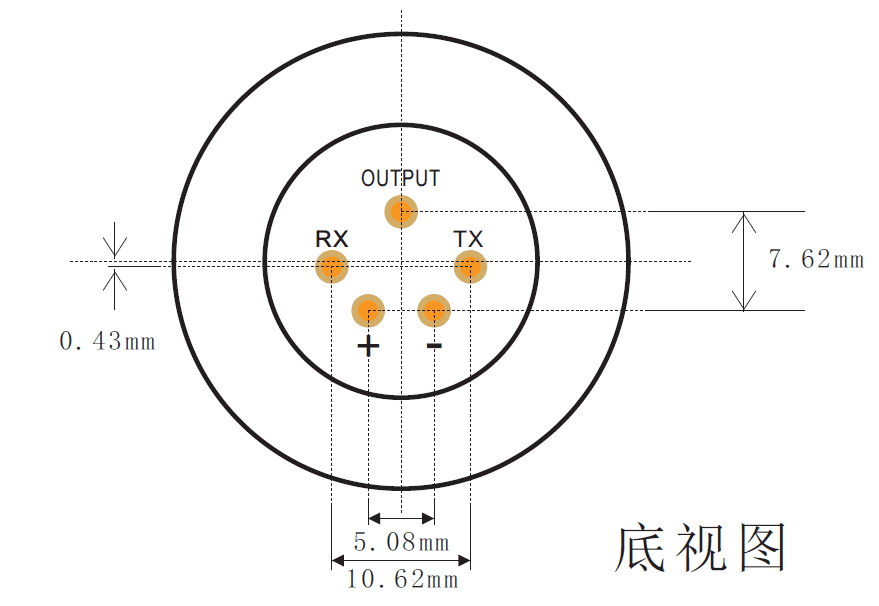

六、针脚定义



5 2018款脚位图.png




七、应用场所

大气环境监测、无人机、工业机器人、仪表研发、过程化控制、应急设备、气体变送器、气体分析仪、烟气尾气排放实时监测、物联网等。

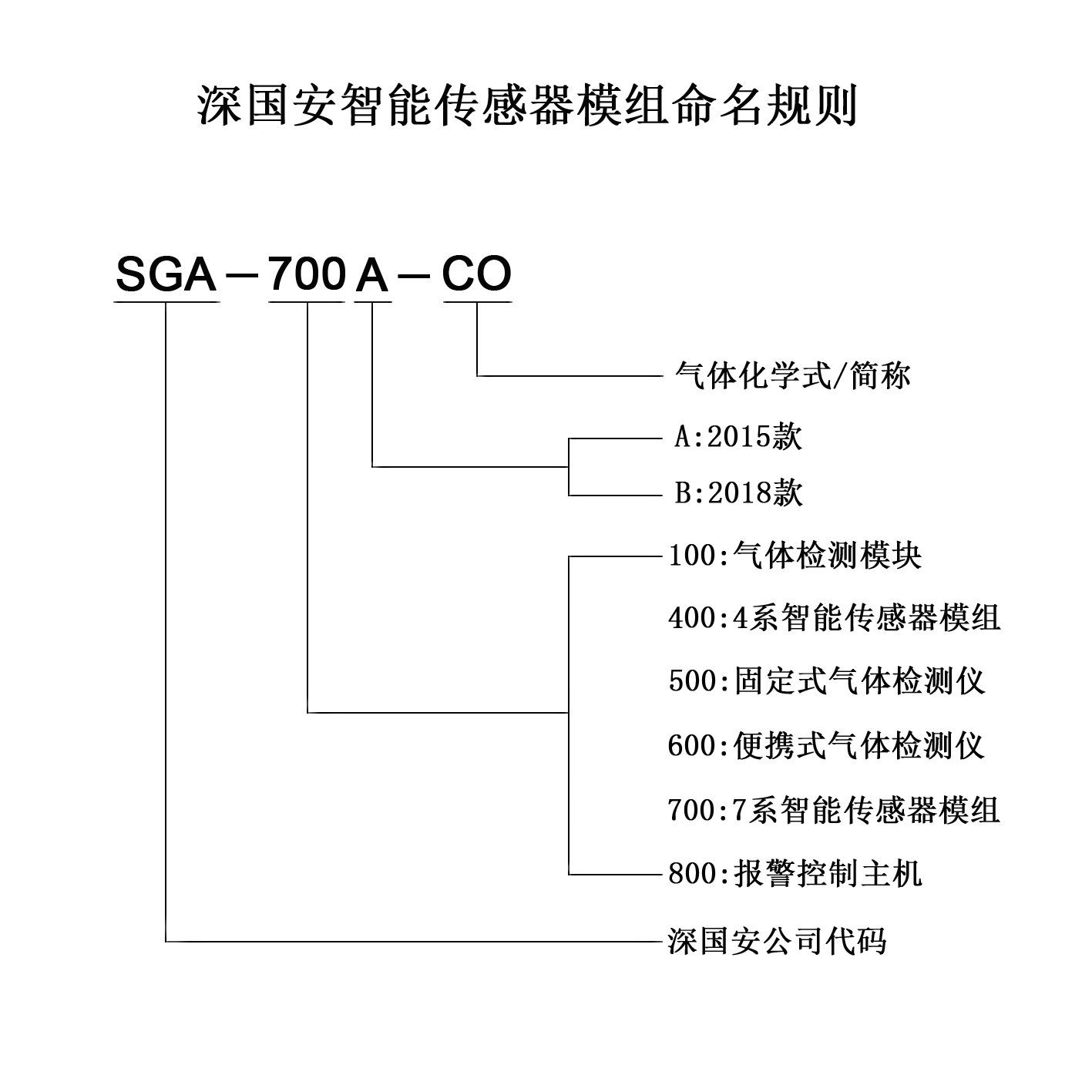

八、智能型气体传感器模组命名规则

0 智能传感器模组命名规则.jpg

九、增值服务



NO.

产品名称

产品型号

产品功能

1

标气罩

SGA-700-BQZ

由扩散式气室变为泵吸式气室

2

信号转换板

SGA-ZHB-4

可插入1-4个智能传感器模组,并统一输出RS485、RS232、USB转TTL串口信号

3

监测软件

SGA-MZ-LJ

轻松实时数据实时监测、曲线图表显示、数据导出、打印编辑、气体准备等功能

4

USB测试板

SGA-MZ-USB

直接插电脑后,就可以用串口助手测试数据
