一般在气体探测器的安装连线上是区分有RS485和4-20mA两种接法，据说很多小伙伴反馈在气体探测器的安装上不知道如何去操作4-20mA接法的问题，实则气体探测器在4-20mA接线方法上是与RS485接线是有区别的，所以大家在安装的时候千万不可能搞混连接哦。那下面深国安给大家主要分享讲讲气体探测器4-20mA接线方法。

气体探测器4-20mA接线说明：

所谓三线制也就是指仪表输入端口为V,S,GND这样的三种线制的接线端。S为单独的模拟量信号输出端4-20mA的正向信号端I+, 那它的负极端就是我们共用的GND了。在S与GND端之间形成了随气体浓度大小而变化的4-20mA的电流信号输出与浓度数值成正比例关系。

通常我们远程的气体报警控制主机或者是其他采集信号模块接受到电流大小的变化来显示对应浓度值，所以我们在现场施工上也是需要使用采用屏蔽线，防止线路干扰而带来的电流突变而影响到气体探测器控制主机的数据显示与现场检测的仪表不对等。

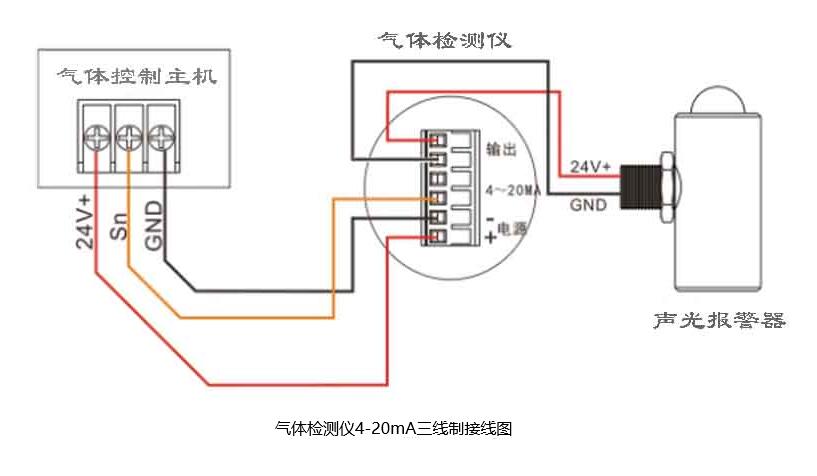

具体的三线制设计电路参考：我们可以看到从主机内部拉出一条三线电缆，有对应的V,S,GND,在仪表这端也有对应的三个端子，一一对号接入即可。与两制就多了一根芯，三线制的优势就是在于供电与信号分离，仪表功耗大小与信号输出无关。也不会因仪表使用和工作时有自身功耗增加变化而导致输出电流信号的不稳定。
