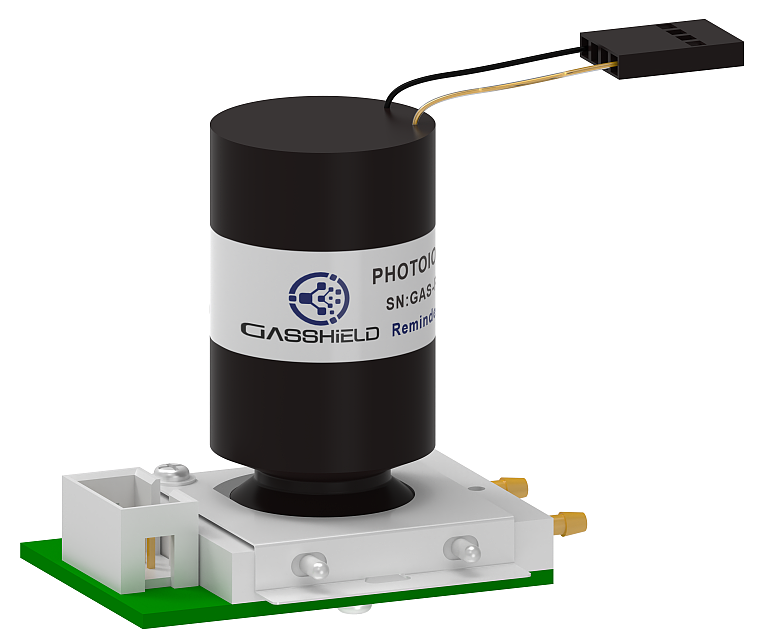

UGT-P5

光离子（PID）气体传感器

产品特点

◎钨钛合金电极，响应速度更快

◎陶瓷直流紫外灯，超长使用寿命

◎特种铱合金电离检测模块，抗污能力更强

◎独特电离气室设计，更大的电离窗口，让检测

数值更精准可靠；

◎抗高温高湿环境设计，恶劣环境下轻松应对

◎专属电源模块可选，让产品开发更高效

◎提供10.6eV和11.8eV两种能量级的UV灯

◎插拔式结构，便于维护；

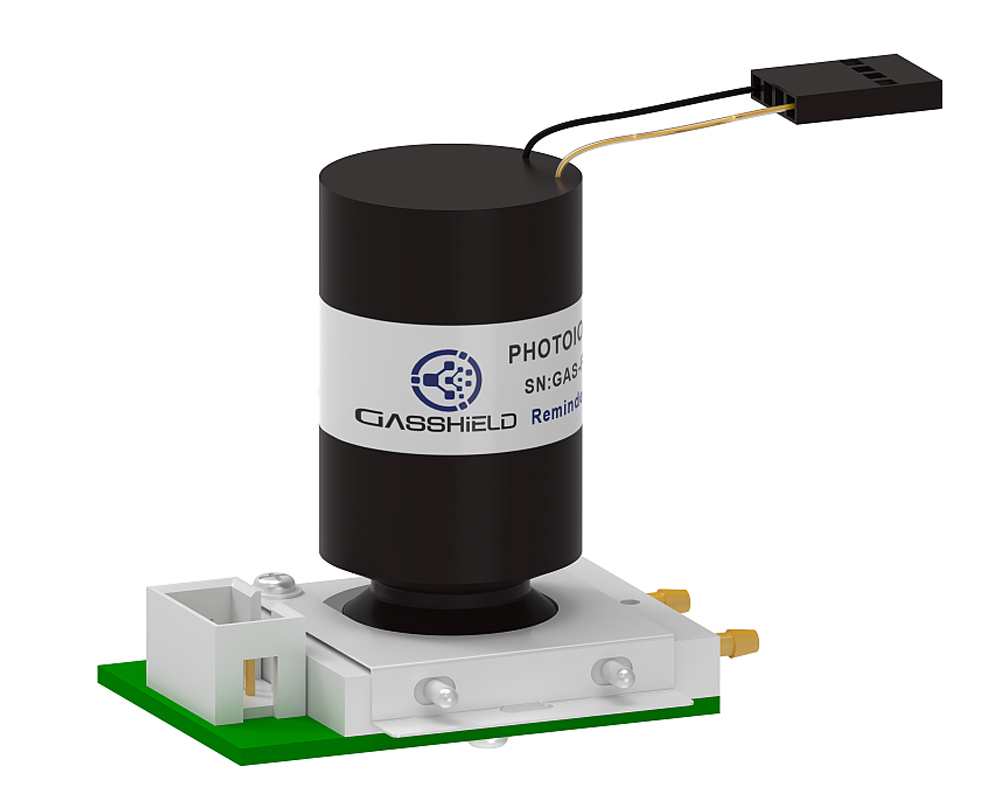

产品结构

◎陶瓷直流紫外灯

◎电离检测模块

◎离子隔膜片

电气特性

工作电压 检测电离3.3V

紫外灯激发电压＞700V

工作电流 检测电流＜5mA

紫外灯电流<2mA

功耗<600mW

响应时间<5s

技术指标

最小分辨率 0.01ppm

线性量程 100PPM

最大量程 2000PPM（支持定制0-20000PPM）

检测精度 ±3%F.S

UV灯 陶瓷直紫外灯

离化能 10.6/11.8eV

使用环境

工作温度 -40℃至80℃（可定制300℃）

工作湿度 0-99%RH/无凝结

寿命 5年（质保2年）

机械特性

重量 约50g

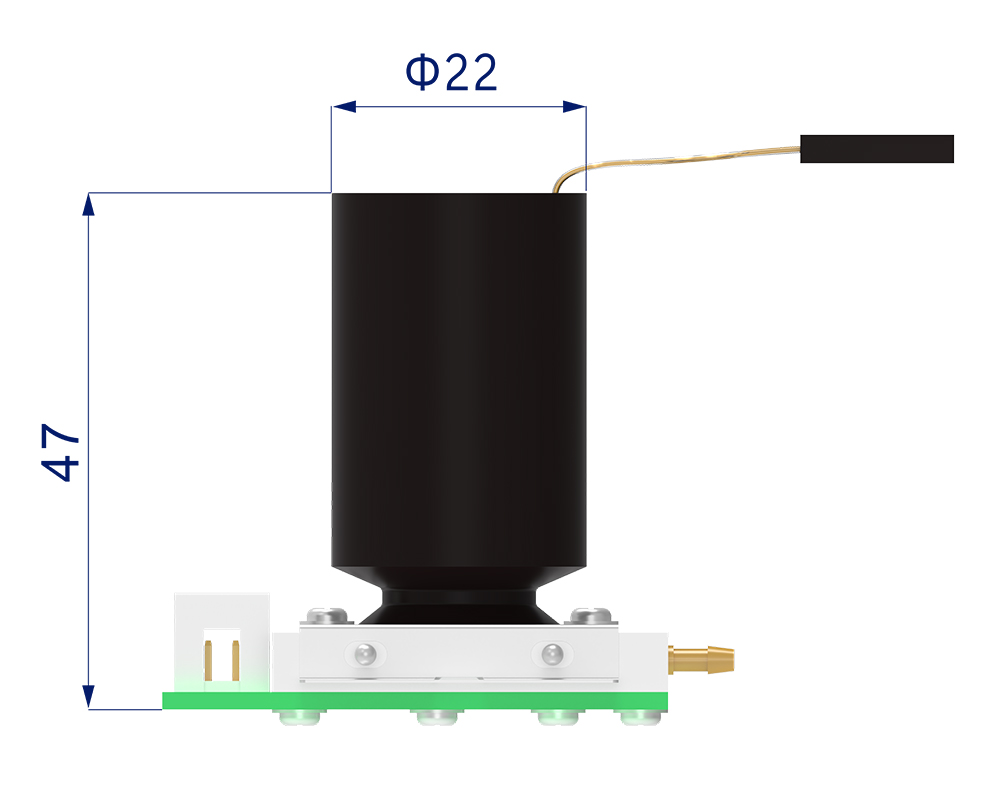

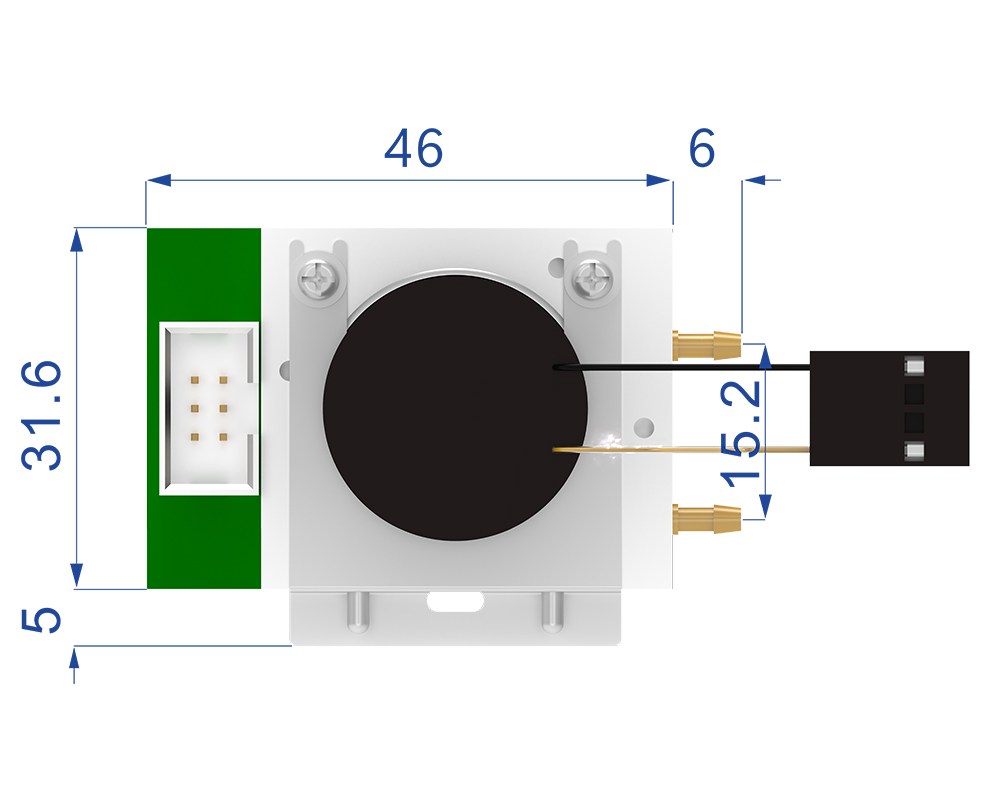

尺寸 4x6cm

气嘴 2.3mm(接内径2mm气管)

输出信号

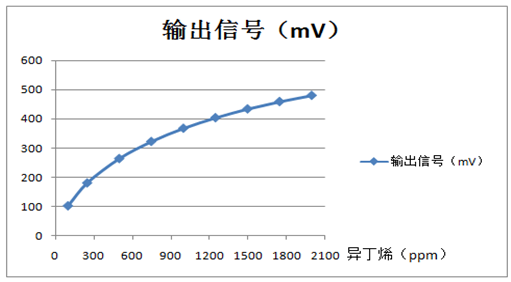

每一个UGT-P5型传感器的输出信号都会稍有个体差异。在此给出传感器的典型输出信号值供参考。建议采用3次多项式拟合曲线来推算气体浓度值，可以得到更精确的检测结果。

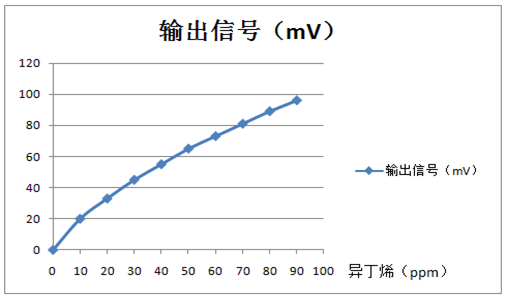

0-100ppm对应输出信号表

100-2000ppm对应输出信号表

灵敏度

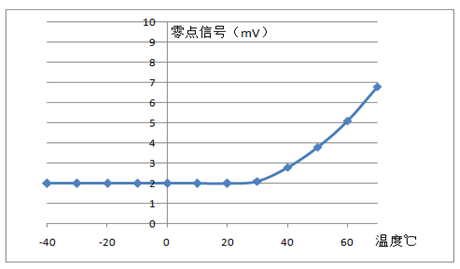

不同温度下UGT-P5传感器零点信号的响应

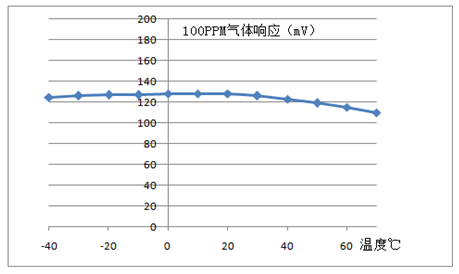

不同温度下UGT-P5传感器在100PPM的响应

专属电源模块

UGT-P5-PWR1000电源模块仅需一路5VDC，150mA供电。可为紫外灯提供高压激发电压。点亮紫外灯后，为紫外灯提供稳定的恒流供电。

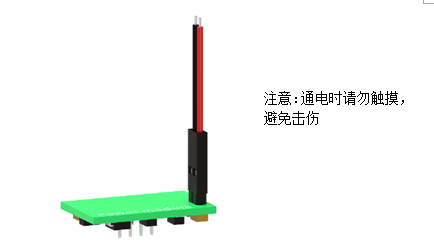

陶瓷直流紫外灯引出一个2线4PIN的杜邦接头。红色线为灯的正极，黑色线为灯的负极。把这个杜邦头插入UGT-P5-PWR1000电源模块的4PIN单排针，紫外灯即进入工作状态。

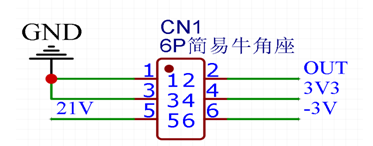

电离检测模块对外提供一个2x3PIN的简易牛角座接口。建议用户使用带简易牛角插头的排线连接这个接口。接口定义如下图所示：

1、3引脚为电源负极，4引脚为3.3V电源正极，5引脚输入21V电极偏压，2引脚为信号输出，6引脚为-3V输出（用于指示电离检测模块内部电源工作是否正常）。

注意事项

1.进气口前端必须加聚四氟乙烯过滤器使用

2.离子隔膜片是损耗件，约1年更换一次。

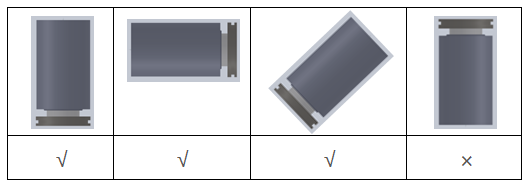

3.使用或存储过程中，严禁紫外灯出光口向上放置。

本说明文件中包含的数据仅供参考，客户有责任进行任何必要的测试，以确保产品在特定应用中的正确使用。

本产品可能由客户在我公司无法控制的情况下使用，我们不能提供任何担保，以确保这些细节在任何特定应用中的准确性。

产品改进时，我公司保留更改和修改产品及其性能的权利，恕不另行通知。
