洁净室氧气检测仪安装参考示意图

一、安装位置选择要点

‌代表性区域‌：要选择能代表洁净室整体氧气浓度水平的位置。避免安装在通风死角或者通风过于强烈的地方。比如在洁净室的中间区域，距离送风口和回风口一定距离(一般送风口和回风口周边 1 - 2 米范围内不太适合安装，以免数据偏差)，这样检测到的氧气浓度更能反映整个洁净室的实际情况。

‌避免干扰源‌：远离可能产生氧气浓度变化的干扰源。像一些化学试剂存放区、可能发生化学反应产生气体变化的设备附近都不适合安装。例如，若洁净室内有使用过氧化氢等消毒设备，要在距离其一定安全距离(建议至少 3 - 5 米)外安装氧气检测仪，防止消毒过程中产生的气体影响氧气检测结果。

‌便于维护和操作‌：安装位置要方便工作人员进行日常的校准、检查等维护操作。高度一般建议在离地面 1.2 - 1.5 米左右，这个高度既方便人员查看检测仪显示的数据，也便于进行一些简单的操作。

二、安装示意图

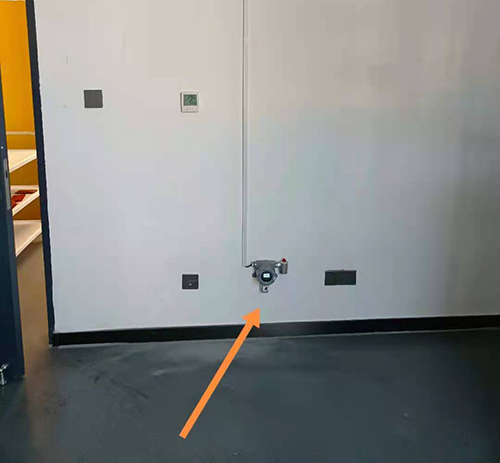

1.‌墙壁安装示意‌：

在洁净室选定好的墙壁位置上，使用电钻在标记好的安装孔位置钻孔，孔径大小要根据检测仪配套的膨胀螺丝规格来确定。

将膨胀螺丝插入钻好的孔中，用螺丝刀等工具将膨胀螺丝拧紧，确保其固定牢固。

把氧气检测仪的安装背板对准膨胀螺丝，挂上背板，使检测仪稳固地安装在墙壁上。安装背板一般会有与检测仪匹配的卡槽或者固定结构，确保检测仪安装后不会晃动。

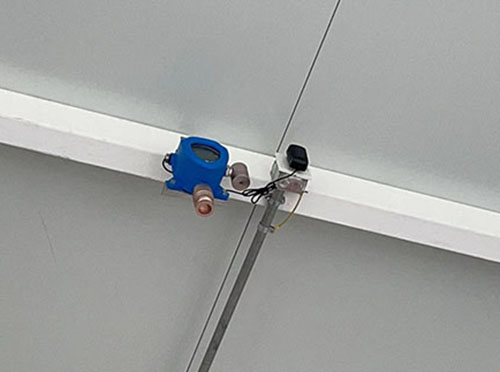

2.‌天花板安装示意(如果洁净室结构允许且需要)‌：

首先确定好天花板上合适的安装点，使用激光水平仪等工具确保安装位置水平。

在天花板上标记出安装孔的位置，使用合适的钻头进行钻孔。

安装吊装支架，将支架通过膨胀螺丝或者其他合适的固定方式牢固地安装在天花板上。

把氧气检测仪通过配套的连接件或者挂钩等结构，悬挂在吊装支架上，调整好检测仪的角度，使其显示屏朝向便于查看的方向。

3.安装注意事项

‌密封处理‌：在安装过程中，要注意与墙壁或者天花板的连接处做好密封处理，防止洁净室的空气泄漏，影响洁净度，同时也能避免外界空气进入影响氧气检测的准确性。可以使用密封胶或者密封垫片等密封材料。

‌电气连接‌：如果氧气检测仪需要连接电源或者信号传输线，要确保电气连接正确、牢固。电源线要使用符合安全标准的线缆，信号传输线要避免受到电磁干扰。在连接过程中，要按照检测仪的说明书进行操作，防止接错线导致设备损坏。

‌校准准备‌：安装完成后，在首次使用前要对氧气检测仪进行校准。可以按照之前给您介绍过的氧气检测仪标定校准方法，使用标准氧气气体和相应的校准器具进行校准，确保检测仪的准确性。
