VOC检测仪的安装质量直接影响监测精度与安全防护效果，核心需遵循“场景适配、布点科学、接线规范、调试到位”四大原则。以下是覆盖固定式、便携式(含固定支架安装)的完整安装流程，适配工业车间、环保站、实验室等多场景，兼顾新手易懂性与专业性。

一、VOC检测仪安装前准备(避免返工的关键)

1.场景与设备核对：确认VOC检测仪型号适配场景(如防爆型用于化工车间，普通型用于室内)，检查设备防爆等级(如Ex d IIC T6)、防护等级(≥IP67)是否符合现场工况，避免高湿/高尘环境用低防护设备。

2 工具与配件准备：必备工具包括螺丝刀、接线端子、压线钳、电钻(含匹配钻头)、水平仪;核心配件需提前核对：固定支架、膨胀螺栓、信号线缆(屏蔽线/电源线，建议选RVVSP 2×1.0mm3)、防水接头、密封胶(防爆场景专用)。

3.安全与合规确认：防爆区域安装前必须断电，办理动火/作业许可;确认安装位置无强电磁干扰(远离变频器、电机)、无阳光直射、无强风直吹，且避开油污、腐蚀性气体源头。

二、VOC检测仪安装步骤(固定式/支架式通用)

Step1：确定安装位置与高度——按VOC特性布点

VOC多为易挥发气体，密度多数与空气接近(如甲苯、乙酸乙酯)，部分略重于空气(如苯)，布点需遵循：① 核心泄漏区：距VOC储罐、反应釜、管道接口等泄漏源水平距离≤3米，安装高度距地面/台面0.5-1.5米;若为高空泄漏(如管道顶部)，安装在泄漏源下方1米内;② 扩散区域：车间按每50-100㎡布1台，走廊/通道按每隔10-15米布1台，确保无监测盲区;③ 低洼区域：若VOC密度大于空气(如氯仿)，需在设备底部、地沟上方30-50cm处额外布点，防止气体积聚。

Step2：固定设备支架与机身

用水平仪校准支架水平，标记钻孔位置，电钻打孔后植入膨胀螺栓，固定支架(确保承重≥5kg);将VOC检测仪机身挂装/卡扣在支架上，调整角度(传感器探头朝向泄漏源方向，且无遮挡)，拧紧固定螺丝。防爆场景需确保机身与支架连接牢固，无松动间隙。

Step3：规范接线(关键防干扰步骤)

① 接线前再次确认断电，打开设备接线盒，区分电源端子(如24V DC正负极)、信号端子(如4-20mA/RS485);② 线缆穿过防水接头后剥线(剥线长度3-5mm，避免铜丝外露)，按端子标识接线：电源线接对应正负极，信号线缆(屏蔽线)的屏蔽层单端接地(接设备接地端子，避免双端接地产生干扰);③ 接线完成后用压线钳压紧端子，检查无松动后，在接线盒内涂抹防爆密封胶(防爆场景)，盖紧接线盒盖子并均匀拧紧螺栓，确保防水防爆性能。

Step4：线缆整理与固定

线缆按“横平竖直”原则整理，用线卡固定在墙面/支架上，避免线缆拉扯或弯折(弯曲半径≥10cm);户外安装需做线缆滴水弯，防止雨水顺线缆流入设备接线盒。

三、不同场景专属安装要点

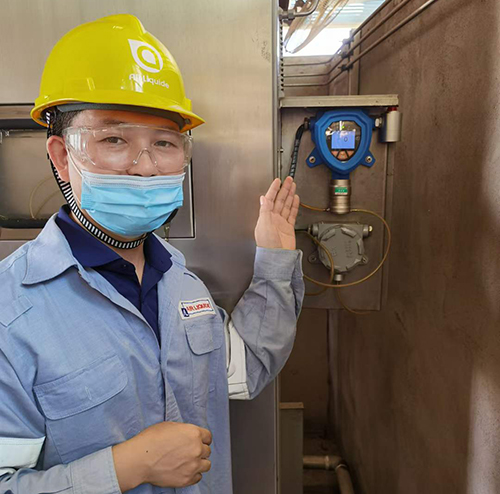

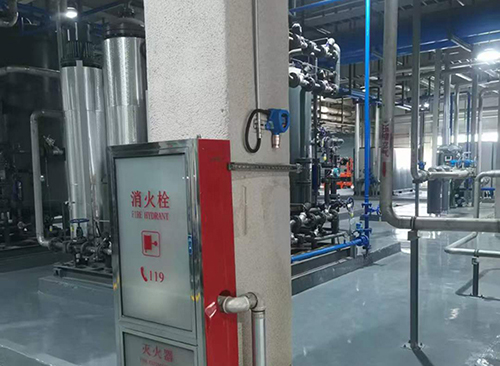

1.工业防爆场景(化工车间、储罐区)

① 必须选用防爆认证齐全的检测仪，安装时确保防爆密封垫完整无破损，接线盒螺栓均匀拧紧(缺一不可);② 线缆需用防爆穿线管敷设，禁止明线裸露;③ 安装位置远离高温热源(如反应釜夹套)，距动火点≥5米。

2.高湿/高尘场景(涂装车间、污水处理厂)

① 设备选用IP67及以上防护等级，传感器探头加装防尘/防水防护罩;② 安装位置高于地面1米以上，避免地面水汽溅到设备;③ 接线盒额外加装防雨罩，线缆接口用防水胶带二次密封。

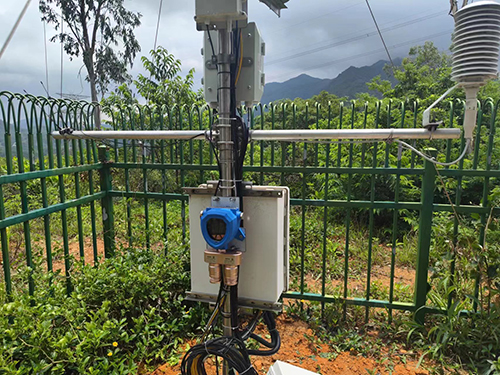

3.环保废气监测场景(VOCs处理站)

① 检测仪需搭配预处理系统(除水、除尘、除油)，采样探头安装在废气管道中上部(避开管道底部积液区);② 采样管线选用聚四氟乙烯管，长度控制在5米内(减少监测滞后);③ 设备安装在室内仪表柜中，避免户外环境影响精度。

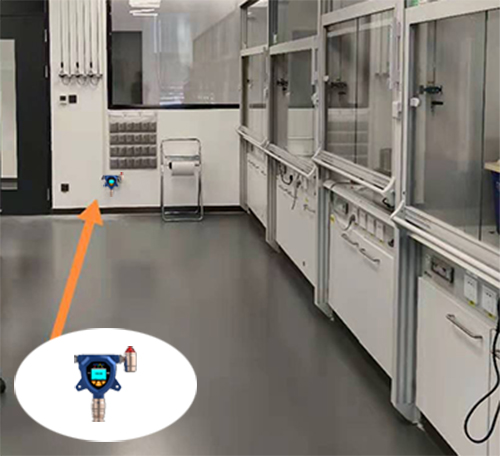

4.实验室/室内场景(办公区、实验室)

① 选用无防爆外壳的普通型检测仪，安装在通风良好处，远离通风橱出风口(避免气流干扰);② 支架采用磁吸式或壁挂式，方便拆卸校准;③ 接线优先选无线传输(如WIFI/4G)，避免线缆杂乱影响实验室环境。

四、VOC检测仪安装后调试与验收(确保正常运行)

1.通电前检查：再次核对接线极性(避免接反烧毁设备)、密封情况，确认无误后通电。

2.基础调试：① 开机后观察设备是否正常自检(无故障代码);② 用零点气体(洁净空气)校准设备零点，确保显示数值稳定在0ppm左右;③ 通入已知浓度的VOC标准气体，验证设备响应速度与检测精度(误差需≤±3%FS)。

3.报警与联动调试：设置低报、高报阈值(按GB 50493-2019国标)，模拟浓度超标，检查声光报警是否正常，联动的排风设备、切断阀是否能自动启动。

4.验收记录：记录设备安装位置、接线方式、调试数据，留存校准报告与防爆/计量资质文件，完成安装验收。

五、VOC检测仪安装注意事项

1.禁止擅自改动设备结构或接线，尤其是防爆型设备，改动会导致防爆性能失效。

2.定期检查安装支架牢固性、线缆完整性，高湿/高尘场景每月清洁传感器探头与防护罩。

3.若设备出现频繁故障或数据漂移，优先检查安装位置是否受干扰，或接线是否松动，再进行校准或维修。
