CD4多参数气体测定器说明书

一、产品概述

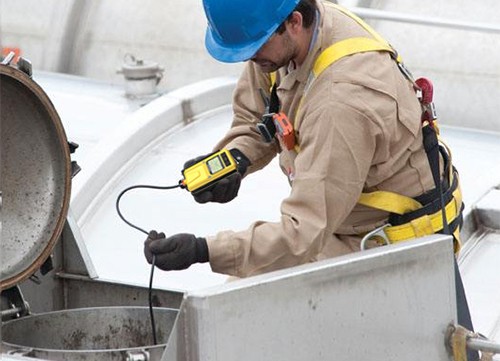

深国安CD4多参数气体测定器适用于煤矿井下、非煤矿山、地下管廊、污水井、化粪池、隧道、罐区等密闭/半密闭有限空间及高危作业场所，用于实时检测环境中甲烷、一氧化碳、氧气、硫化氢的浓度，当任意一种气体浓度超出安全阈值时，设备自动发出声光振动报警，提醒作业人员及时撤离，规避窒息、中毒、爆炸等安全风险，同时可存储检测数据，用于安全追溯与合规检查。

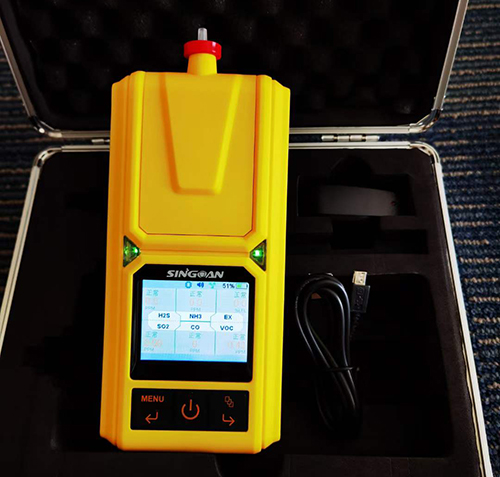

CD4多参数气体测定器小巧轻便，功能强大。2.4英寸高清液晶彩屏，实时显示检测目标气体浓度值;内置高性能采样泵，1-10档流速可调;5000mA超大容量锂电池，可连续工作20小时以上;内置全生命周期监控系统，传感器寿命到期、仪表故障、校准提醒，零点自动修正等一应俱全，还可一键复位恢复出厂设置;中文简体、英文、中文繁体三种语言系统，适合所有人群操作。CD4多参数气体测定器支持umol/mol、ppm、ppb、%LEL、%VOL、mg/m3、ug/m3、g/m3、mg/l、g/l等浓度单位之间自由切换，气体浓度值一目了然;支持本地存储10万条以上数据，数据存储间隔时间1-600秒可调。数据可通过仪器自带的专用软件通过USB进行导出Excel表格，并可进行打印、存储等。

二、主要功能

多参数集成：同步检测四种高发高危气体，一站式满足有限空间、矿山作业的安全监测需求，无需携带多台单一气体检测设备。

本质安全防爆：整机采用本安型设计，防爆等级符合矿用及工业安全标准，可在易燃易爆、高粉尘、高潮湿环境中安全使用，无点火风险。

便携易操作：机身小巧轻量化，单手可握，配备防滑外壳与腰夹，便于随身携带;操作界面简洁，一键开机、一键校准，非专业人员经简单培训即可上手。

精准快速响应：采用进口高精度传感器，响应时间短，具备温度补偿与零点自动跟踪功能，检测数据稳定、误差小，符合国家计量标准。

多重安全保障：具备声光振动三重报警、低电量报警、传感器故障报警功能，适配嘈杂、昏暗的作业环境，确保报警信号清晰可辨。

三、CD4多参数气体测定器操作指南

3.1 开机操作

检查设备外观，确认外壳无破损、传感器保护罩无堵塞、按键无卡顿，电池已充满电。

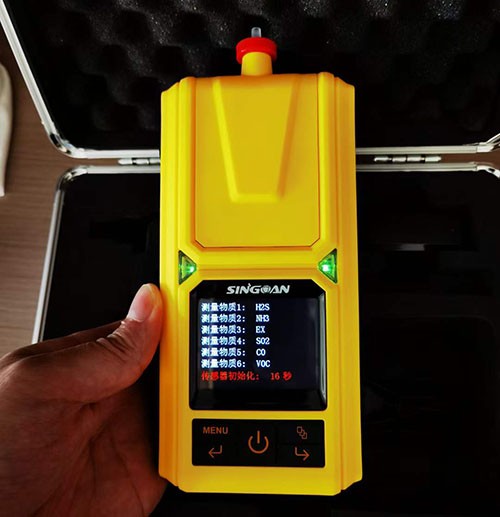

长按电源键3秒，设备自动开机，进入自检界面，屏幕依次显示四种气体传感器状态、电池电量、设备型号，自检过程约5~10秒。

自检完成后，设备进入正常检测界面，屏幕实时显示四种气体的当前浓度、单位，指示灯呈绿色常亮，此时设备开始持续检测环境气体。

3.2 正常检测操作

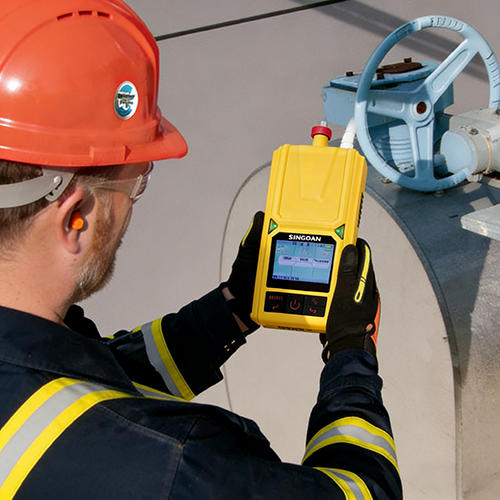

检测时，将设备传感器端朝向检测环境，避免遮挡传感器保护罩，确保气体能顺畅接触传感器。

正常检测界面下，可通过上下按键切换显示界面，查看历史数据、报警记录、设备参数等.

作业过程中，需全程保持设备开机状态，随身携带，避免摔落、碰撞或接触腐蚀性液体、尖锐物体。

3.3 报警操作

当检测到任意一种气体浓度超出预设报警阈值时，设备立即触发三重报警，具体表现为：蜂鸣器发出高分贝报警声(≥85dB)、红色报警灯快速闪烁、机身剧烈振动，同时屏幕对应气体浓度数值呈红色闪烁，并显示“超标报警”字样。

报警后操作：立即停止作业，佩戴好防护装备，撤离至安全区域;确认报警原因，排查气体泄漏或环境异常，待环境气体浓度恢复正常后，设备自动停止报警(或按确认键手动解除报警)，方可重新进入作业区域。

注：报警阈值可根据行业标准或作业需求，在专业人员指导下进行调整，默认报警阈值符合国家相关安全标准。

3.4 功能按键操作

设备配备3个功能按键(电源键、确认键、上下切换键)，具体操作如下：

电源键：长按3秒开机/关机;开机状态下，短按可点亮/熄灭屏幕。

确认键：报警时，短按解除报警;进入菜单界面后，短按确认选择功能;查看历史数据时，短按切换数据页码。

上下切换键：正常检测界面下，短按切换显示界面;菜单界面下，短按上下选择功能选项(如校准、参数设置、历史数据)。

3.5 校准操作

为确保检测精度，CD4多参数气体测定器设备需定期进行校准(建议每月校准1次，频繁使用或恶劣环境下每15天校准1次)，校准需使用对应标准气体，操作步骤如下：

设备开机自检完成后，长按确认键5秒，进入菜单界面，通过上下切换键选择“校准”选项，短按确认键进入。

将标准气体喷头对准传感器保护罩，缓慢通入标准气体，确保气体充分接触传感器，保持气体流量稳定。

屏幕显示当前校准气体浓度，待数值稳定后，短按确认键，设备自动完成校准，显示“校准成功”字样。

依次完成四种气体的校准后，短按电源键退出菜单界面，设备返回正常检测状态。

注：校准需由专业人员操作，标准气体浓度需符合设备校准要求，严禁使用不合格标准气体;校准过程中，避免气体泄漏，确保操作环境通风良好。

四、CD4多参数气体测定器日常维护

4.1日常检查

每日使用前，检查设备外观是否完好，传感器保护罩是否有粉尘、杂物堵塞，按键是否灵敏，屏幕是否清晰。

检查电池电量，若屏幕显示低电量报警(或电量低于20%)，需及时充电，避免作业过程中设备关机。

开机自检时，观察传感器是否正常响应，若显示“传感器故障”，需立即停止使用，联系专业人员维修。

4.2清洁保养

设备表面有粉尘、污渍时，用干燥软布轻轻擦拭，严禁使用水冲洗、酒精、丙酮等腐蚀性溶剂擦拭，避免损坏设备外壳及传感器。

传感器保护罩有堵塞时，用干净软毛刷轻轻清理，确保气体流通顺畅，严禁用尖锐物体戳刺传感器。

设备不使用时，放入干燥、通风、阴凉的环境中存放，避免阳光直射、高温暴晒、潮湿环境或靠近易燃易爆、腐蚀性物品。

4.3电池保养

设备采用可充电锂电池，首次使用时，需充满电后再使用，确保电池激活。

日常充电时，使用设备配套充电器，严禁使用非配套充电器，避免过充、过放，充电时间控制在4-6小时，充满电后及时拔掉充电器。

设备长期不使用(超过1个月)，需每月充电1次，保持电池电量在50%左右，避免电池老化、损坏。

五、CD4多参数气体测定器故障排查

六、CD4多参数气体测定器注意事项

本设备仅用于气体浓度检测与预警，不能替代防护装备，有限空间、矿山作业时，需同时佩戴好个人防护用品(如防毒面具、空气呼吸器)。

设备需在规定的防爆、防护范围内使用，严禁在非防爆环境中使用，避免引发安全事故。

检测时，避免设备接触高温、高压、腐蚀性物质，避免摔落、碰撞，防止设备损坏、传感器失效。

严禁擅自拆卸、改装设备，若设备出现故障，需联系专业维修人员处理，严禁自行维修，以免损坏设备或影响检测精度。

标准气体属于易燃易爆、有毒气体，存放、使用时需严格遵守相关安全规定，避免泄漏、中毒。

操作人员需经过专业培训，熟悉设备操作规范后，方可上岗操作，严禁非专业人员违规操作。

设备报废时，需按照环保及安全规定处理，严禁随意丢弃，尤其是电池、传感器等部件，需单独回收处理。

七、售后服务

1.CD4多参数气体测定器本设备自购买之日起，享受1年免费保修服务(人为损坏、违规操作导致的设备损坏除外)。

2.保修期内，设备出现非人为故障，可联系经销商或厂家售后，免费维修或更换零部件;保修期外，提供有偿维修服务，收取零部件成本费及维修费。

3.售后联系方式：(可填写厂家电话、地址、邮箱)，售后响应时间：24小时内，维修周期：3-7个工作日。

4.厂家提供设备校准、维修培训服务，如需相关服务，可联系深国安售后咨询。
