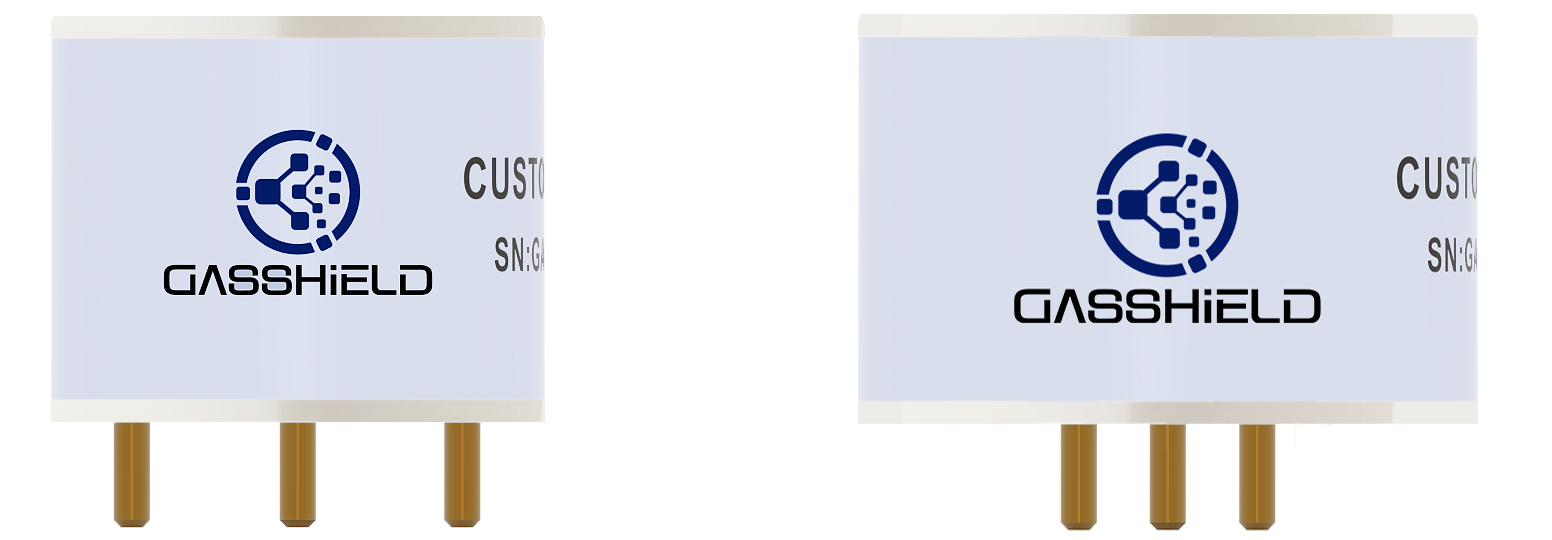

UGT-N4/N7-N2O

红外笑气传感器

产品概述

本系列笑气传感器是基于IDIR原理设计的智能微型气体传感器，无氧气依赖性，抗中毒，一定程度的抗腐蚀，寿命长，准确度高，性能稳定。可用于环境监测、医用、生物工程、农业气象站、冷链运输、蘑菇房、瓦斯抽放管道监测、化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等场所。

本系列笑气传感器具有模拟和数字两种信号输出接口，适用于工业现场或实验室等各种不同的环境测量要求。能直接输出经线性化处理和温度补偿的气体浓度值信号，更易于使用。

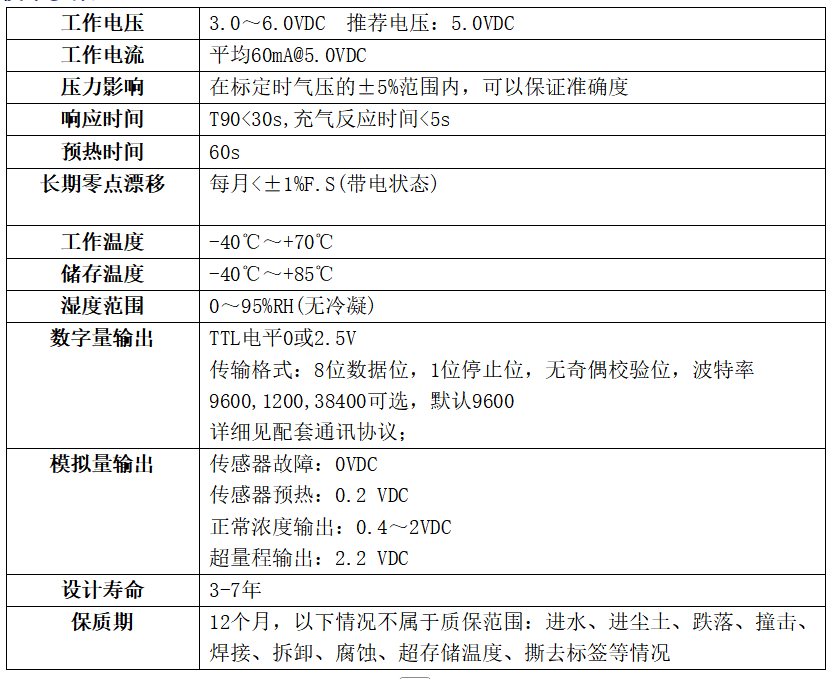

技术参数

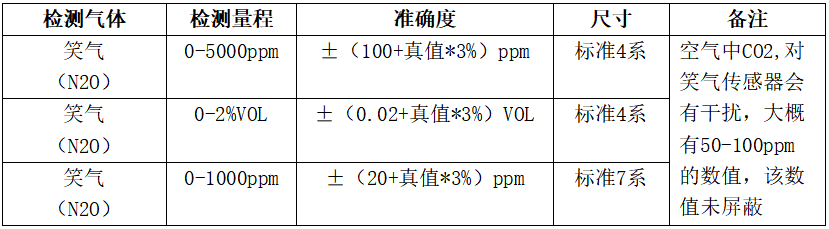

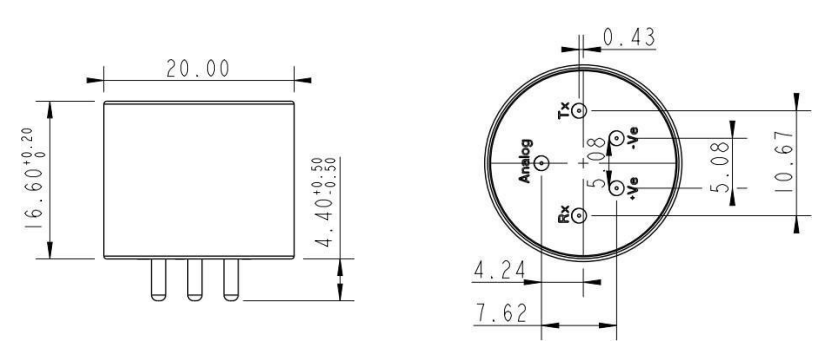

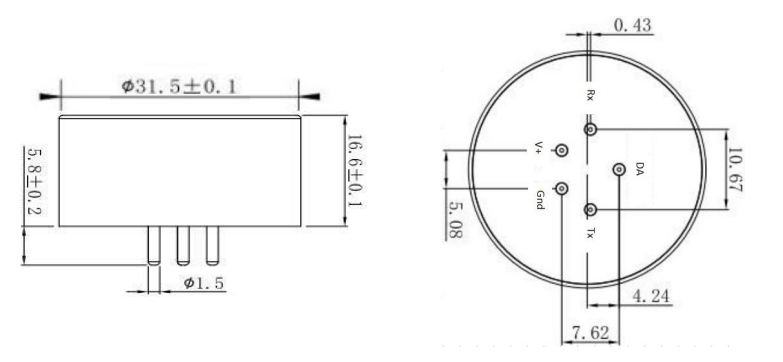

产品尺寸

标准4系尺寸

标准7系尺寸

数字输出接口参考电路

数字输出：TTL电平，电压信号为0或2.5V；

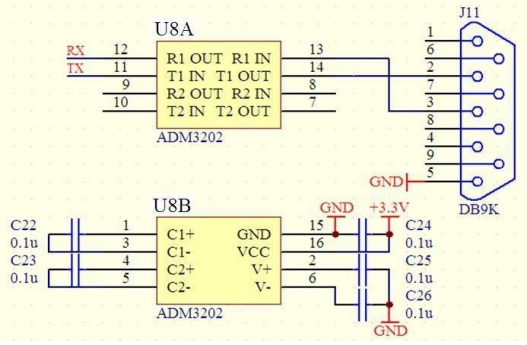

1.与PC机连接：请注意电平转换，下图为接计算机

电路通信波特率：9600bps

数据位：8

停止位：1

 校验位：无

2.与CPU（单片机）连接：

通信波特率：9600bps

2.1、若CPU采用2.5～3.3V供电，可以直接连接，进行通信；

注意：传感器RXD接CPU的TXD；传感器TXD接CPU的RXD；

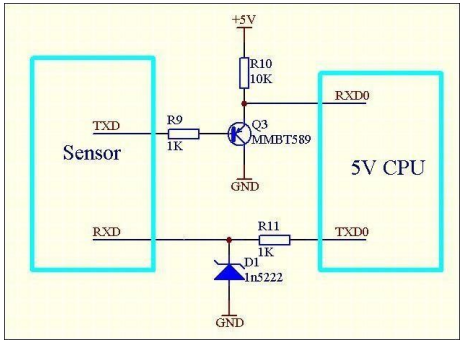

2.2、若CPU采用5V供电，请注意电平转换，以下图为参考：（或使用其他电平转换电路，例如耦、专用转换IC等）

使用方法简介

1、开机

在开始使用该传感器前应进行以下检查及操作：

1)电源连接正确；

2)输入输出接口连接正确；

检查完毕且一切正常时，即可接通电源，给传感器供电；

2、测量

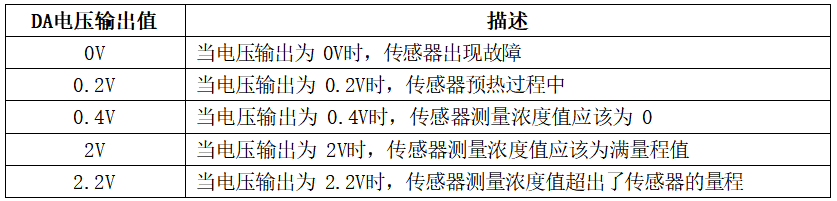

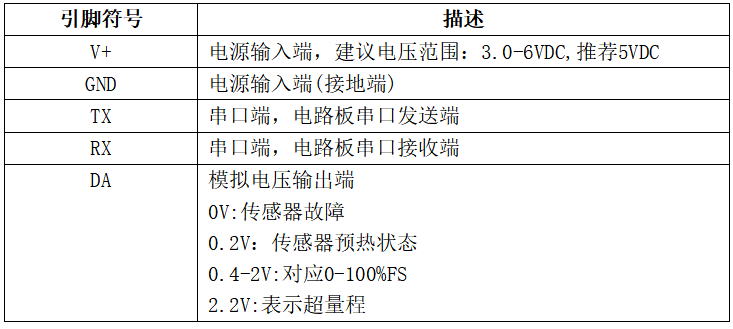

传感器正常开机并预热后，即进入待机状态。待机状态下传感器即可测量所置环境中气体中目标气体的浓度，通过电压输出或串口得到样气的分析浓度值；电压输出值的不同代表着传感器不同的状态，如下表所示。

当传感器在洁净的空气中（或纯氮气）零点存在漂移并小于传感器的最大允许误差时应首先执行调零操作，当漂移并大于传感器的最大允许误差时，应执行标定操作对传感器测量进行校正，以保证测量精度。

3、关机

传感器必须在待机状态下方可断电( 请不要在调 0 和校正过程中断电) 。断电前应保持传感器处于测量状态 1~ 3 分钟， 置于洁净的空气以保证残留的气体扩散干净， 避免因残留的气体或粉尘吸附造成的测量偏差。

使用注意事项

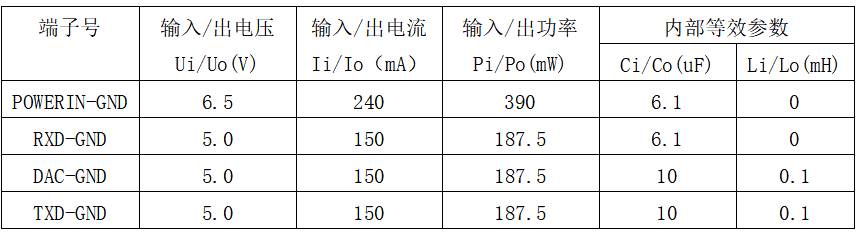

本产品必须与以通过防爆认证的关联设备配套共同组成本安防爆系统，方可使用于现场存在爆炸性气体混合物的危险场所，其系统接线必须同时遵守本产品和所配关联设备的使用说明书要求，接线端子不得接错，本安参数见下表：

 本产品的安装、使用和维护应同时遵守产品说明书，GB3836.13-1997“爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备 第15部分：危险场所电气安装”、GB3836.16-2006“爆炸性气体环境用电气设备  第16部分：电气装置的检查和维护”、和GB50257-1996“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。

本说明文件中包含的数据仅供参考，客户有责任进行任何必要的测试，以确保产品在特定应用中的正确使用。

本产品可能由客户在我公司无法控制的情况下使用，我们不能提供任何担保，以确保这些细节在任何特定应用中的准确性。

产品改进时，我公司保留更改和修改产品及其性能的权利，恕不另行通知。
