1. 产品详情

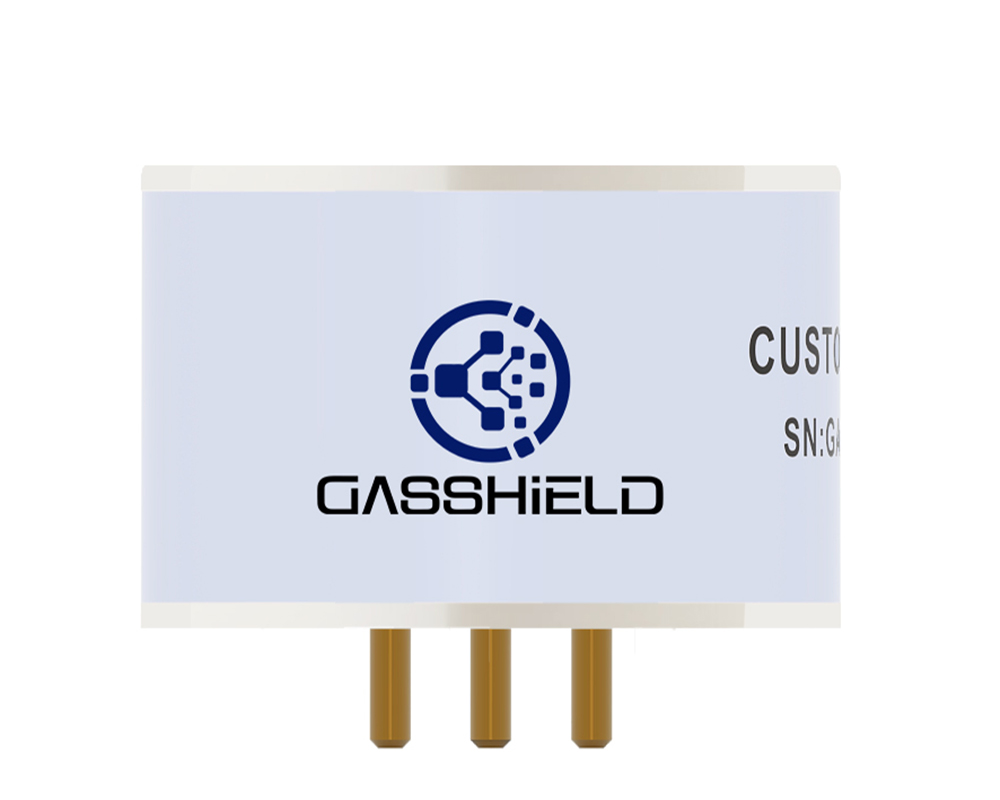

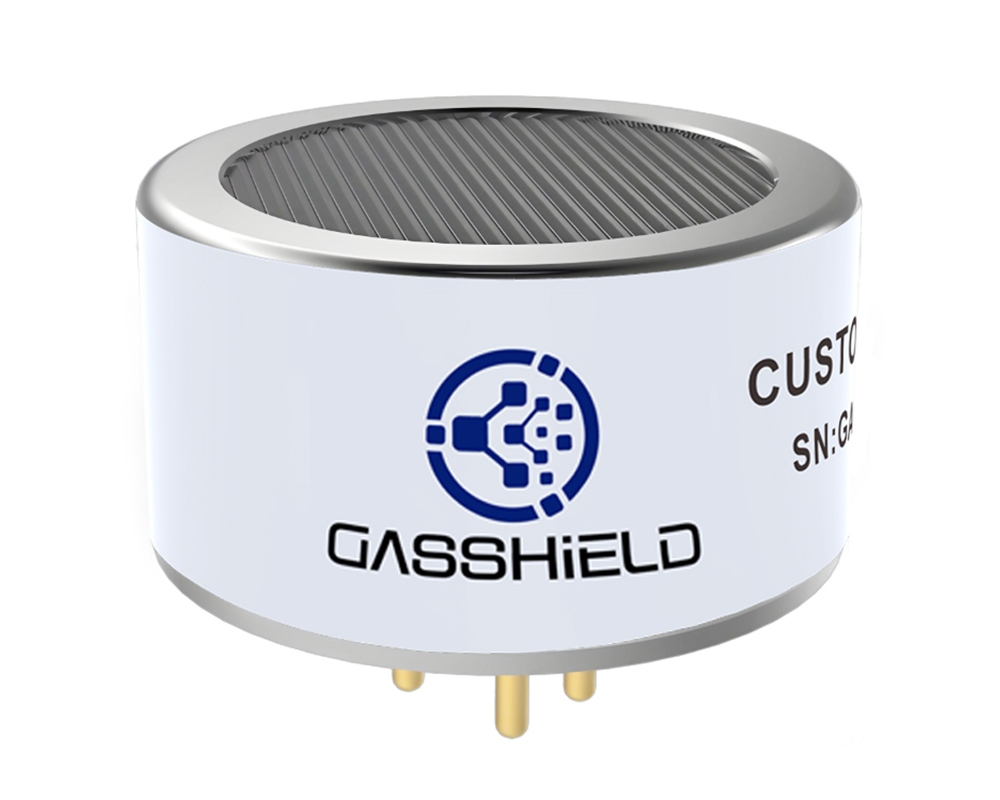

UGT-N7-SF6

红外六氟化硫传感器

产品概述

UGT-N7-SF6红外六氟化硫传感器是基于IDIR原理设计的智能微型气体传感器，无氧气依赖性，抗中毒，一定程度的抗腐蚀，寿命长，准确度高，性能稳定。可用于环境监测、医用、生物工程、农业气象站、冷链运输、蘑菇房、瓦斯抽放管道监测、化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等场所。

UGT-N7-SF6红外六氟化硫传感器具有模拟和数字两种信号输出接口，适用于工业现场或实验室等各种不同的环境测量要求。能直接输出经线性化处理和温度补偿的气体浓度值信号，更易于使用。

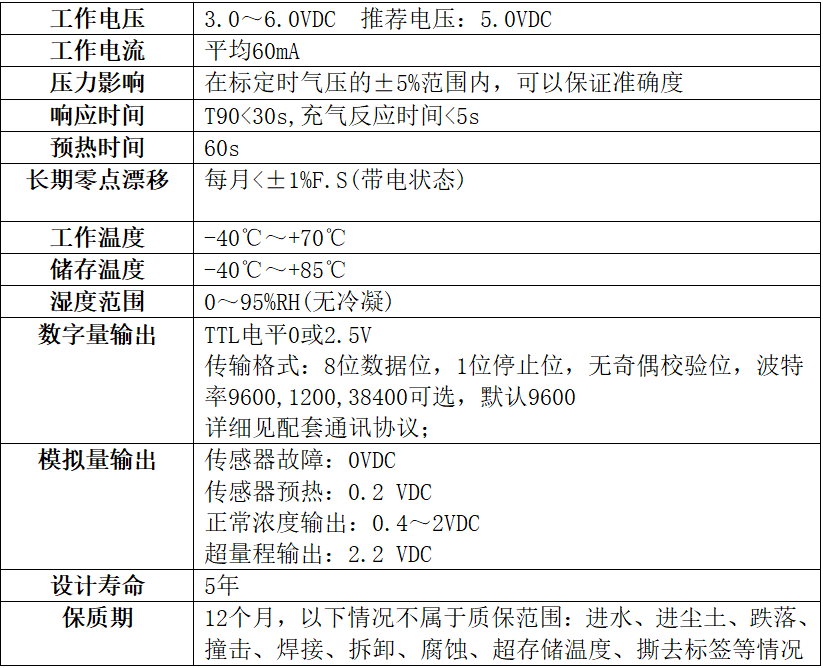

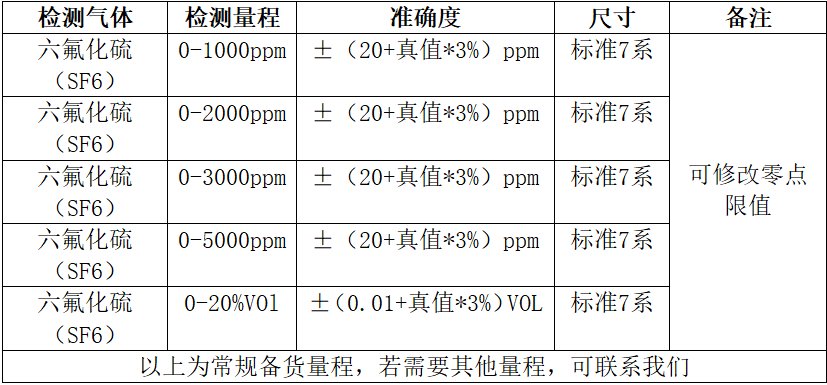

技术参数

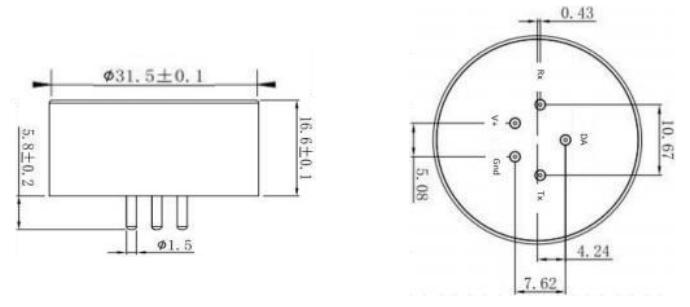

产品尺寸

数字输出接口参考电路

数字输出：TTL电平，电压信号为0或2.5V；

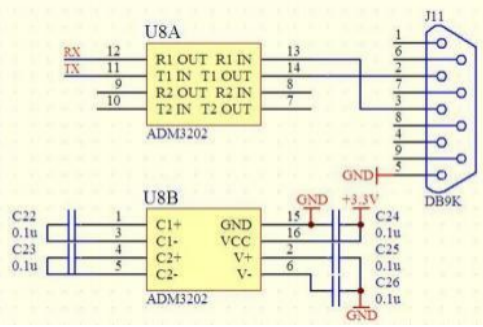

1.与PC机连接：请注意电平转换，下图为接计算机

电路通信波特率：9600bps

数据位：8

停止位：1

校验位：无

2.与CPU（单片机）连接：

通信波特率：9600bps

2.1、若CPU采用2.5～3.3V供电，可以直接连接，进行通信；

注意：传感器RXD接CPU的TXD；传感器TXD接CPU的RXD；

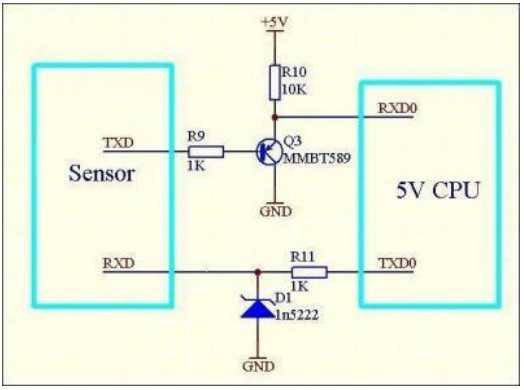

2.2、若CPU采用5V供电，请注意电平转换，以下图为参考：（或使用其他电平转换电路，例如耦、专用转换IC等）

使用方法简介

1、开机

在开始使用该传感器前应进行以下检查及操作：

1)电源连接正确；

2)输入输出接口连接正确；

检查完毕且一切正常时，即可接通电源，给传感器供电；

2、测量

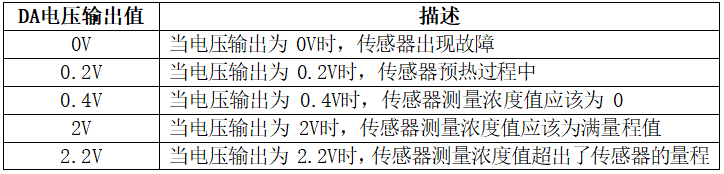

传感器正常开机并预热后，即进入待机状态。待机状态下传感器即可测量所置环境中气体中目标气体的浓度，通过电压输出或串口得到样气的分析浓度值；电压输出值的不同代表着传感器不同的状态，如下表所示。

当传感器在洁净的空气中（或纯氮气）零点存在漂移并小于传感器的最大允许误差时应首先执行调零操作，当漂移并大于传感器的最大允许误差时，应执行标定操作对传感器测量进行校正，以保证测量精度。

3、关机

传感器必须在待机状态下方可断电( 请不要在调 0 和校正过程中断电) 。断电前应保持传感器处于测量状态 1~ 3 分钟， 置于洁净的空气以保证残留的气体扩散干净， 避免因残留的气体或粉尘吸附造成的测量偏差。

使用注意事项

本说明文件中包含的数据仅供参考，客户有责任进行任何必要的测试，以确保产品在特定应用中的正确使用。

本产品可能由客户在我公司无法控制的情况下使用，我们不能提供任何担保，以确保这些细节在任何特定应用中的准确性。

产品改进时，我公司保留更改和修改产品及其性能的权利，恕不另行通知。
