型号  :  SGA-700-CH3COOH

产品描述  :  SGA-700-CH3COOH智能型乙酸气体传感器模组又叫智能型乙酸气体传感器模块。是深国安电子为解决客户对不同气体、不同量程、不同行业、不同应用需求所研发的一款体积小、重量轻、易于更换使用的跨时代气体检测产品

一、产品简介

      SGA-700-CH3COOH智能型乙酸气体传感器模组又叫智能型乙酸气体传感器模块。是深国安电子为解决客户对不同气体、不同量程、不同行业、不同应用需求所研发的一款体积小、重量轻、易于更换使用的跨时代气体检测产品。SGA-700-CH3COOH智能型乙酸气体传感器模组不像普通的传感器那样:信号小(输出nA级信号)、一致性差(每个传感器的输出值都不同)、易受温湿度环境干扰(不同温度输出的数值都不同);也不像气体检测仪那样:体积大、价格贵、笨重。

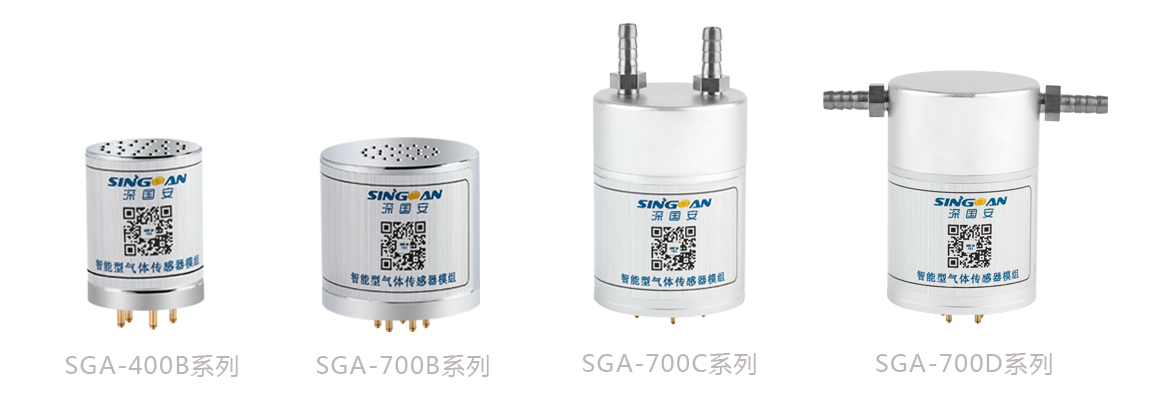

 智能型乙酸气体传感器模组

       SGA-700-CH3COOH智能型乙酸气体传感器模组的检测原理为:先将国外原装进口气体传感器进行信号放大、数据处理、智能计算后,再进行全量程三点温湿度补偿,然后再用99.999%纯度的标准气体进行数据校准。因此,体积更小、价格更低、性能更稳定。客户购买后,无需任何操作,可直接采集处理后的标准信号,上传到控制主机、PLC等系统上。方便快捷、节约成本。



      SGA-700-CH3COOH智能型乙酸气体传感器模组可直接输出0-5V之间任意电压信号(如0-2V、0.4-2V、0-3.3V、0-5V)、或4-20mA电流信号,同时还有TTL串口信号。客户可根据自己需要,选择最适合自己的信号采集方式。



      因其卓越性能和独特技术优势,受到客户的普遍认可。产品广泛应用于科研、数据采集、气体监测、自动化控制、物联网、移动设备等领域。



二、产品特点

可对应500多种可燃及有毒气体;

本质安全型电路设计,安全可靠;

体积小、重量轻,易于使用;

专业精选、原装进口,兼容红外、电化学、催化、半导体等多种传感器;
自带温度补偿,出厂精准标定,使用时无需再标定;

电压或电压、及串口信号同时输出,方便客户调试及使用;

最简化的外围电路,生产简单、操作方便;

通讯协议可免费提供,方便数据采集



三、产品参数



检测气体

乙酸(别称:醋酸、冰醋酸)

量   程

0-10、50、100、500、1000、5000PPM、0-100%LEL(更多量程请来电咨询)

测量单位

PPM 、%LEL (以检测气体而定)

分 辨 率

0.001、0.01、0.1、1PPM、0.1%LEL可选(根据量程和传感器而定)

检测原理

电化学、PID光电离子式、半导体式、催化燃烧式、红外线式

输出信号

电压信号:0-5VDC之间任意点

电流信号:4-20mA

TTL串口信号

设计标准

GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》

执行标准

GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d” 》

Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》

数字信号格式

数据位:8             停止位:1             校验位:无

工作电压

5V±1%

外壳材质

铝合金

精   度

≤±3%

防爆等级

本质安全型

响应时间

30S(T90)

防护等级

IP65

重 复 性

≤±2%

预热时间

30S

线性误差

≤±2%

输出接口

7PIN

零点漂移

≤±1%(F.S/年)

波 特 率

9600

工作温度

~+50℃(特殊要求请咨询)

安装方式

7脚拔插式

工作湿度

95%RH无结露

重   量

45g

工作压力

86106Kpa

设计寿命

2~5年(根据传感器而定)

功   耗

≤50mA(催化≤100mA)

尺   寸

Φ33.5*31mm (引脚除外)



四、注意事项

    智能型气体传感器模组设计有7只管脚,采用插拔方式安装在传感器插座上,为保证连接可靠,应当选择使用专用插孔。插孔应当按管脚对应方式布置,插孔应当垂直安装,焊接牢固。根据用户的特殊要求,可以不使用管脚拔插方式,而采用外部引线方式,引线型号为ZR-BVR0.75,线长一般不超过150mm。在有防爆要求的工作现场,安装前,必须关闭传感器所连接设备的电源。
