去除半导体材料工艺六氟化硫检测仪应用背景：

在半导体去除材料工艺(如干法刻蚀、光刻胶灰化、晶圆清洗后残留物去除)中，六氟化硫(SF₆)作为优异的绝缘、蚀刻及钝化气体，广泛用于硅、碳化硅等材料的精细刻蚀，以及金属布线区域的保护。但其存在多重风险特性，使得精准检测成为工艺安全与合规的核心环节。因此，在半导体去除材料工艺全流程部署专业六氟化硫检测仪器，既是保障人员安全、稳定工艺的必要措施，也是企业满足环保合规、控制成本的关键手段。

半导体去除材料工艺存在安全隐患：

1.强温室效应与环保风险：SF6的全球变暖潜能值(GWP)是 CO₂的 23900 倍，且在大气中留存时间超 3200 年，属于《京都议定书》管控的强效温室气体。半导体工艺中 SF6泄漏若未及时处理，不仅面临高额环保处罚，还会损害企业绿色生产形象。

2.人员健康危害：SF6本身无毒，但在高温(如刻蚀等离子体环境，温度达 800-1200℃)或电晕放电条件下，会分解生成氟化氢(HF)、四氟化硫(SF4)等剧毒气体。HF 对皮肤、呼吸道及骨骼具有强腐蚀性，即使 ppm 级浓度也会引发灼伤;SF₄则会刺激黏膜，导致肺水肿，严重威胁现场操作人员健康。

3.工艺稳定性破坏：SF6浓度波动会影响刻蚀速率与选择性 —— 浓度过低会导致刻蚀精度下降(线宽偏差超 5%)，无法满足先进制程(如 3nm 节点)的精细度要求;浓度过高则会在晶圆表面形成过度钝化层，导致残留物增多，后续清洗工序成本增加 30% 以上。

4.设备损坏隐患：SF6分解产物(如 HF)会腐蚀刻蚀机腔体、喷淋头及真空泵部件(如 316L 不锈钢腔体易被 HF 腐蚀，形成点蚀坑)，缩短设备维护周期(从正常 6 个月缩至 3 个月)，单台刻蚀机维护成本增加超 50万元。

仪器资料

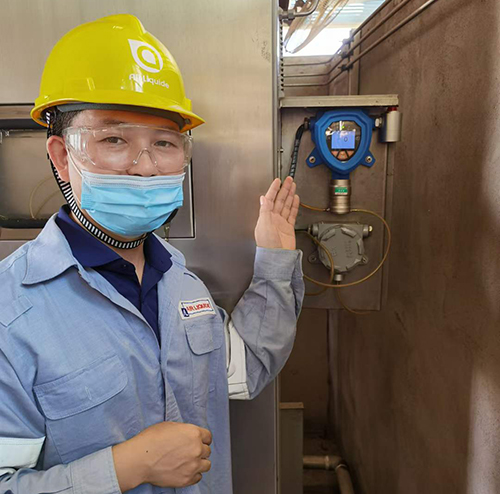

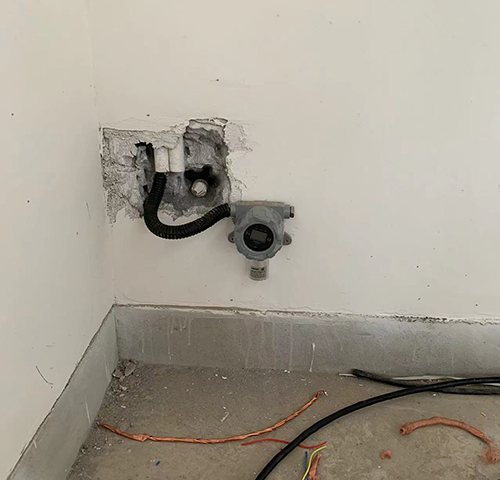

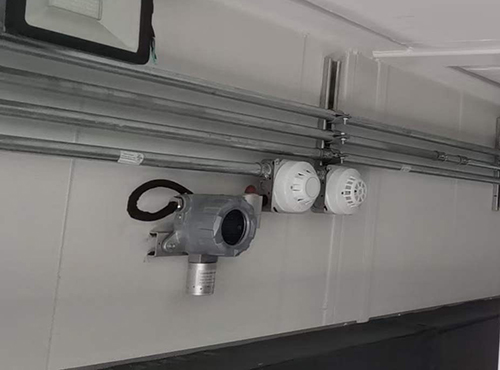

1.固定式六氟化硫检测仪

SGA-500固定式六氟化硫检测仪是深国安运用十多年技术经验，自主研发生产的一款功能强悍、外观新颖、品质卓越的工业级六氟化硫气体检测仪表;实时在线监测，超标自动声光报警，还可通过内置继电器自动联动设备，排除险情;并支持4-20mA电流信号或RS485数字信号远传，温湿度功能选配;SGA-500六氟化硫气体检测仪采用深国安典型的家族式“盾形”外观设计, GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》研发生产，并取得相关的CPA型式批准证书、国家防爆证和第三方计量证书和专利证书。

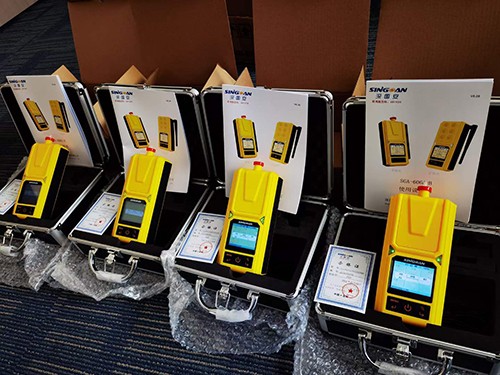

2.便携式六氟化硫检测仪

SGA-606便携式六氟化硫检测仪是深国安运用十多年气体检测仪生产经验与先进无线传输技术相结合，专门针对多气体检测需求的客户所研发生产的一款手持便携、本安防爆、监测报警、智慧物联为一体的无线手持式多合一气体检测仪表;产品可根据客户需求个性化定制1-6种气体进行组合，气体不限、量程不限、检测原理不限;还可扩展温湿度、大气压等环境监测指标;现场浓度达到国家规定的安全限值后，会自动发出声光振动三种报警方式进行提示，SGA-606便携式六氟化硫气体检测仪还可通过内置无线模块，将数据实时发送到深国安物联网平台，方便上级领导或监管者随时登录PC端或手机APP端查看数据;如现场浓度超标，还会通过预设的邮件、短信、微信小程序等进行消息推送;让人员更安全，管理更高效。

去除半导体材料工艺六氟化硫检测仪布设方案

1.固定式检测点部署

遵循 “风险导向、疏密结合” 原则，针对不同区域精准布局：

气体储存与输送区：

钢瓶柜内：每台钢瓶旁安装1台固定式六氟化硫检测仪，采样点距阀门接口<0.5m，监测阀门泄漏;柜内底部(距地面 0.3m)额外安装 1 台，监测 SF6地面积聚。

VMB 与管道：每个 SF6气体控制面板出口安装1台六氟化硫检测仪，管道每隔 10 米(转弯处、接头处加密至 5 米)布置 1 台，采用壁挂式安装，高度 1.2-1.5m(兼顾 SF6密度与人员观察)。

工艺设备核心区：

刻蚀机 / 灰化机：腔体进气口安装1台六氟化硫检测仪(监测 SF6进气浓度)，腔体排气口安装 1台复合检测仪(同步监测 SF6与 HF)，采样管插入排气管道深度≥1/3 管径，确保采样代表性。

等离子体反应区：通过设备预留接口，将检测探头伸入腔体内(距等离子体源 1-1.5m)，实时监测反应过程中 SF6浓度变化，数据直接传输至设备 PLC，联动调整进气量。

废气处理前端：

在 SF6分解装置入口处安装2台六氟化硫检测仪，一方面用于实时监测浓度(控制分解装置负载)，另一方面用于每小时 1 次的高精度抽检，确保分解前浓度数据准确。

2.移动巡检路线规划

针对便携式六氟化硫检测仪，制定标准化巡检路线，覆盖固定监测盲区：

日常巡检(每日 1 次)：路线为 “气瓶间→VMB→工艺设备维护门→FOUP 对接区→废气处理区”，每个点位停留 3 分钟，重点检测接头、阀门密封处，记录浓度值;若遇一级预警，增加巡检频次至每 2 小时 1 次。

维护后巡检(设备拆解维护后)：重点检测工艺腔内部、真空泵接口，使用便携式检测仪的伸缩探头深入腔体，确保无 SF6残留(浓度<10ppm)后方可重启设备。

3.联动控制逻辑

为实现 “检测 - 处置” 自动化，系统需与工艺设备、安全设施建立联动，具体逻辑如下：

一级预警(SF6≥100ppm 或 HF≥0.5ppm)：触发对应区域的局部排风扇(风速提升至 3m/s)，VMB 自动关闭 SF6进气阀门的 10%(降低进气量)，中控室发出声光提醒。

二级报警(SF6≥500ppm 或 HF≥2ppm)：工艺设备立即暂停运行(如刻蚀机停止等离子体生成)，全区域 SF6气源总阀关闭，应急通风系统(如屋顶排风机)启动，洁净室回风阀关闭(防止污染物扩散)。

三级紧急报警(SF6≥1000ppm 或 HF≥5ppm)：中控室通过广播通知人员撤离至上风向安全区，启动消防应急照明，自动拨打企业应急热线与环保部门电话，同时废气处理装置切换至 “紧急分解模式”(如提高焚烧温度至 1200℃)。
